要实现16:9向2.35:1的图像过渡，原理并不复杂，实际上就是在保证投影影像面积不变的情况下，先利用投影机内部处理芯片或者外置处理器将画面进行垂直拉长，使得影像上下方的黑边消失，再将变形镜头放置于投影机前方，将画面水平拉伸或垂直挤压，最终完成2.35:1的影像变换。
在配合变形镜头的使用过程中，通常情况下都要对屏幕进行遮盖。如果采用的是16:9的屏幕，就需要采用上下遮幅的方式；如果是直接使用2.35:1的屏幕，就需要采用左右遮幅的方式。

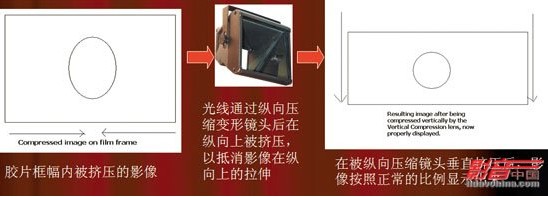

纵向压缩型变形镜头工作原理

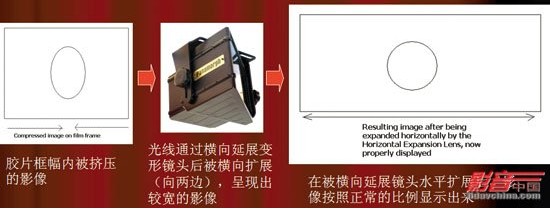

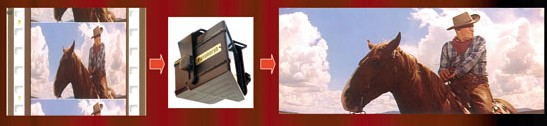

横向拉伸型变形镜头工作原理
变形镜头的种类，如果按照显示比例来区分，有16:9转2. 3 5:1、16:9转2.40:1等多种方式，由于目前高清影片多以2. 3 5:1显示规格为主，因此16: 9 转2.35:1的变形镜头是最常用的。如果按照实现方式的不同，可以分为横向拉伸型和垂直挤压型两种，横向拉伸型是将影像在视觉上水平拉伸约1/3，以填补上下两条黑边。相反，垂直挤压型则将影像在视觉上垂直压缩约1/3，以剪切上下两条黑边。两种形式都能实现正常的几何比例和纵横比的影像。但值得注意一点，垂直挤压型镜头由于结构所限，所能接受光束的尺寸并非很大，镜头输出光束较宽的投影机都不适合使用，而且输出的2.35:1影像的宽度也与16:9的影像具有同样的宽度。小强家庭影院导购网www.av269.com

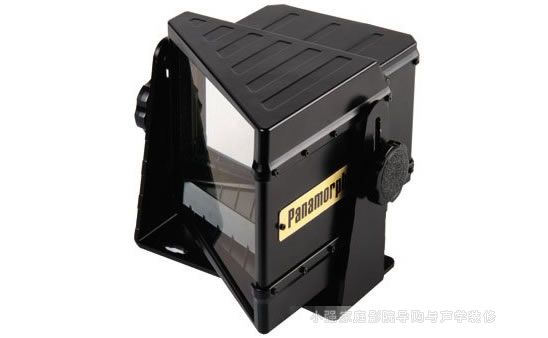

例如Panamorph(潘拿摩) UH480就是棱镜型变形镜头的代表作，不仅拥有极低的光学失真，同时画面成像也基本维持在投影机本身的真实水平
如果是按结构的差异来区分，则有棱镜型与透镜组两种结构。棱镜型镜头是通过一块或多块棱镜而组成的变形镜头，由于物理结构相对简单，除了购买成品之外，用户也可以自己打造，非常方便。同时这类镜头可以造出非常大的尺寸，因而投影机的适应面非常广阔，光圈也可以设计得很大，能够极大地减少投影机的亮度损失。但其劣势在于画面的畸变并不能很好地控制，画面边缘的失真非常明显。不过工艺水平控制得好的话，也可以取得非常优秀的边缘成像质量。
例如SchneiderOptics (施耐德光学) CI N EDIGITARANAMORPHIC 1.33× XL的接入孔径就达到恐怖的148mm，而普通的数码单反相机镜头能达到100mm已经是非常惊人
相对于棱镜型的变形镜头，透镜组的变形镜头结构就要复杂得多，通常是由多块透镜而组成，通过光线在多块透镜中的折射来实现。与常规的数码单反相机的镜头结构基本一致，只是尺寸要大许多。通过复杂的光学结构，透镜组结构的变形镜头拥有优秀的画面畸变控制能力，这点对于追求完美的玩家是最为重要的。同时整体成像质量也优于棱镜型的镜头，不过由于多块镜片对通光量的损耗是非常明显的，因此对投影机亮度的要求非常高。欢迎您光临小强家庭影院装修网www.av269.com
由于两种镜头物理结构上的不同，造成了两种镜头在环境适应能力的分野。棱镜型的变形镜头由于结构单一，无法实现镜头缩放。而透镜组型的变形镜头，虽然镜头构成复杂，但由于是通过一块块的透镜而组成，因此通常情况下都会具备缩放功能。具备了一定缩放能力的变形镜头，可以
在更远的距离投射出更大的影像，给安装
者的操作空间就越大。
两种类型的镜头适用于不同类别的投影机，如果你拥有一部低亮度、高对比度的LCoS投影机，不妨考虑亮度损失较低的棱镜型结构的变形镜头。而你的投影机如果是高亮度、高对比度的顶级3片式DLP投影机，具备优秀成像能力的透镜组结构的变形镜头则是你最好的选择。
