CCM6系列基本信息
CCM662, CCM663, CCM664,CCM665, CCM663SR, CCM664SR

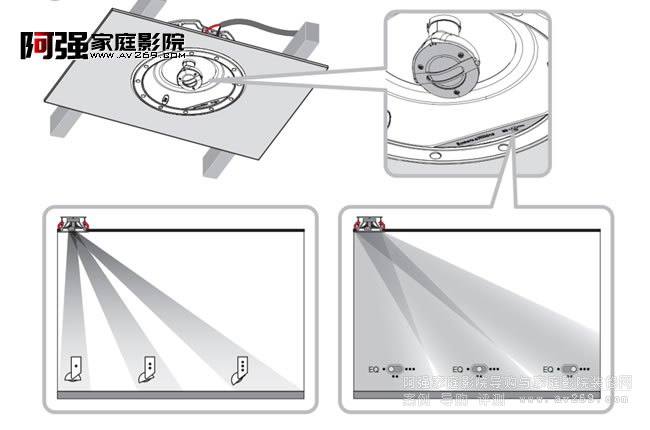

CCM6系列天花扬声器包括承载扬声器驱动单元和分频器的障板、安装框架(配以合并式挡板),以及通过磁力固定的面网。框架通过侧面安装接头与扬声器接线相连,当障板插入至框架时,它将自动连接。

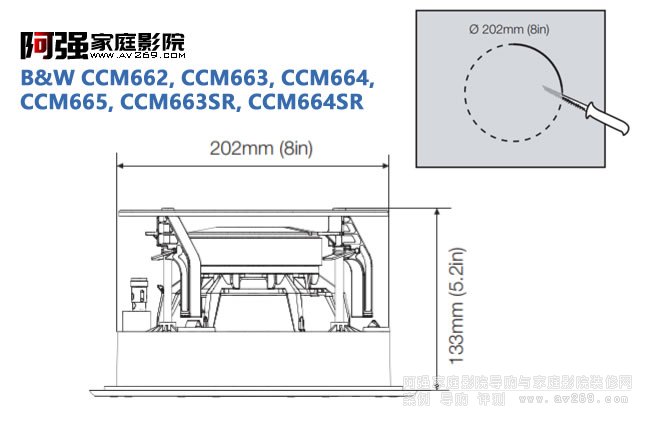

所有CCM6系列扬声器需要石膏水泥板(石膏灰泥板)后有140毫米(5.51英寸)的净深。上图显示了这些尺寸。
在安装CCM6系列扬声器之前,应确保选择的墙壁位置无障碍物妨碍安装,如管道、风管或线路。在现有干墙构造中,使用板牆筋查找工具有助于测定墙壁构造,并使用管道探测器扫描拟安装的位置。
B&W CCM6系列扬声器所需的天花开孔尺寸如下:
型号 孔径
CCM662 202毫米(8英寸)
CCM663 202毫米(8英寸)
CCM664 202毫米(8英寸)
CCM665 202毫米(8英寸)
CCM663SR 202毫米(8英寸)
CCM664SR 202毫米(8英寸)
CCM682 251毫米(9.9英寸)
CCM683 251毫米(9.9英寸)
CCM684 251毫米(9.9英寸)

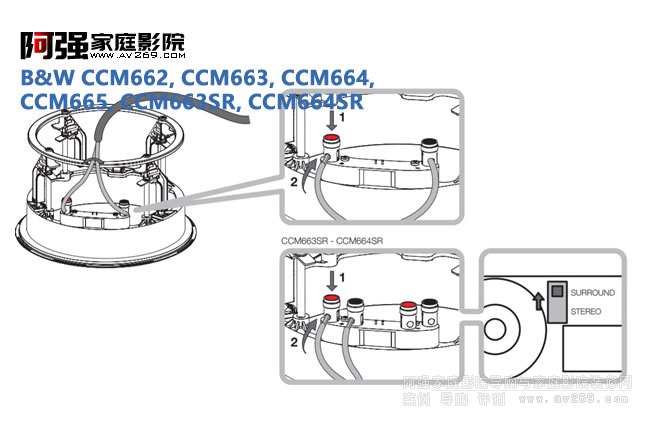

现在请将扬声器接线连接到框架侧的弹簧接线端。
请确保扬声器连接的极性正确:连接到放大器正极端的接线应与框架上的红色弹簧接线端连接。同样,连接到放大器负极端的接线应与框架上的黑色弹簧接线端连接。上图说明了接线连接过程。
于环绕模式中连接CCM664SR或CCM663SR时,只需把扬声器接线连接至左方或右方的接线端。请确保背部的切换键已设置为环绕。
B&W CCM662参数
Description 2-way in-ceiling system
Drive Units 1x ø25mm (1in) Nautilus™ swirl loaded aluminium dome tweeter
1x ø150mm (6in) blue Kevlar® cone bass/midrange
Frequency Range (-6dB) 45Hz – 50kHz
Recommended Amp Power 25 – 150w
Sensitivity SPL (2.83V, 1m) 88dB
Impedance Nominal (min) 8Ω (4.5Ω)
Frame diameter 240mm (9.5in)
Cut-out diameter 202mm (8in)
Depth behind surface 133mm (5.2in)
Protrusion 4mm (0.2in)

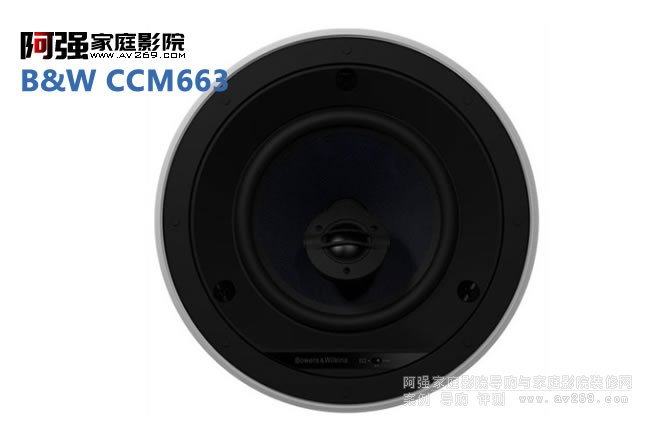

B&W CCM663参数
Description 2-way in-ceiling system
Drive Units 1x ø25mm (1in) Nautilus™ swirl loaded aluminium dome tweeter
1x ø150mm (6in) blue Kevlar® cone bass/midrange
Frequency Range (-6dB) 45Hz – 50kHz
Recommended Amp Power 25 – 130w
Sensitivity SPL (2.83V, 1m) 88dB
Impedance Nominal (min) 8Ω (4.5Ω)
Frame diameter 240mm (9.5in)
Cut-out diameter 202mm (8in)
Depth behind surface 133mm (5.2in)
Protrusion 4mm (0.2 in)
Pre-mount Kit C6
Back Box 6C

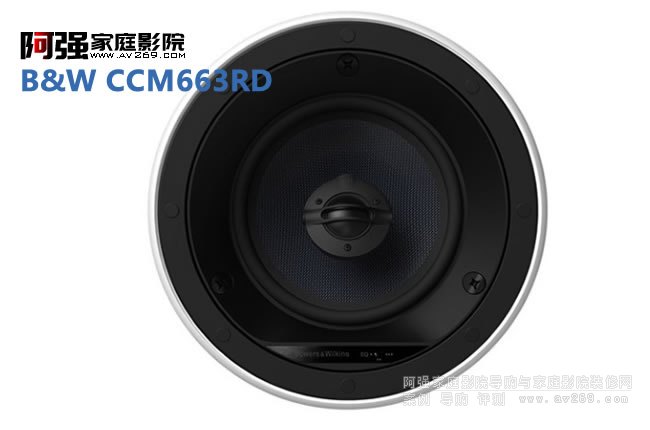

B&W CCM663RD参数
Description 2-way in-ceiling system
Drive Units 1x Ø25mm (1 in) Nautilus™
swirl loaded aluminium dome tweeter
1x Ø150mm (6 in) blue Kevlar® cone bass/midrange
Frequency range (-6dB) 35Hz – 50kHz
Recommended Amplifier Power 25W – 100W
Sensitivity 86dB (2.83V, 1m)
Nominal Impedance 8Ω (4.8Ω minimum)
Frame Ø240mm (9.4 in)
Cut-out Ø202mm (8 in)
Depth behind surface 92mm (3.6 in)
Protrusion 7mm (0.3 in)
Net weight 2.3kg (5 lb)
Pre-mount Kit PMK C6
Back Box BB6W or BB125C

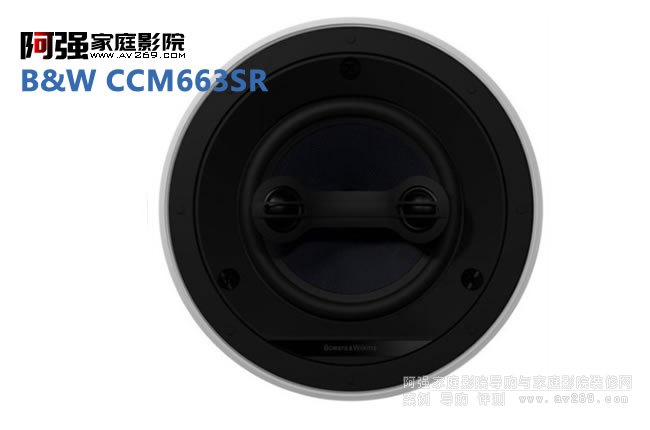

B&W CCM663SR参数
Description 2-way dual channel in-ceiling system
Drive Units 2x ø20mm (1in) soft dome tweeter
1x ø150mm (6in) blue Kevlar® cone bass/midrange
Frequency Range (-6dB) 48Hz – 30kHz48Hz – 30kHz
Recommended Amp Power 25 – 80w (per channel)
Sensitivity SPL (2.83V, 1m) 83dB (per channel)
89dB (both channels driven)
Impedance Nominal (min) 8Ω (4Ω) (per channel)
Frame diameter 240mm (9.5in)
Cut-out diameter 202mm (8in)
Depth behind surface 133mm (5.2in)
Protrusion 4mm (0.2in)
Pre-mount Kit C6
Back Box 6C
