英桥功放Integra DRX-5.4是现役音场测试校正能力最强的环绕扩大机之一，它提供“全频”版本的Dirac Live，不仅能克服空间的Room Mode、喇叭贴牆摆位造成低频膨胀的问题，它还能让各声道喇叭发声完美结合，让用家感受到密实的三度空间音场与极佳的音像移动感，甚至能让电影人物的声音跑到你身边呢！
在环绕扩大机品牌中，Integra一直是很特别的存在，多数品牌环绕扩大机都是走一般销售通路，而Integra却是以订制系统为主，差别在哪里？这表示他家制品更能符合专业店家对客户的客制化要求，因此具备更多的机能与更好的性能，而Integra跟其他走订制市场的欧美系品牌相比、价格就便宜太多了！本篇为您介绍的DRX-5.4是Integra最新推出“.4”系列已发表机种之中位阶最高的一部。
背板六组HDMI输入全数对应4K/120p与8K/60p

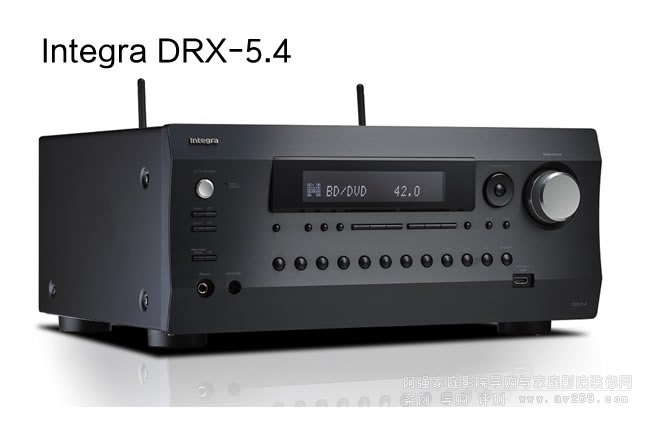

DRX-5.4是一部THX Select与IMAX Enhanced认证的高阶9.2声道环绕扩大机，主区前级输出最高声道数为11.2声道，因此在仅用本机的状态下最多可让7.1.2（7.2.2）或5.1.4（5.2.4）声道喇叭同时发声，若加接二声道后级驱动后环绕声道喇叭，则可让7.2.4声道喇叭同时发声、兼顾后方与上方包围感。
玩家与新购环绕扩大机都应留意HDMI视讯对应的问题，若有电玩或接8K电视的需求，就要看HDMI是否能对应4K/120p与8K/60p，以前是认明有没有HDMI 2.1，但日前HDMI协会放宽标准，让原本HDMI 2.0规格的制品能改标HDMI 2.1，所以光看HDMI 2.1还是不保险，而本机的说明书有载明它背板6个HDMI 2.1输入皆可对应4K/120p与8K/60p，其中HDMI 1至3能对应8K/60P 4:2:0无压缩规格。

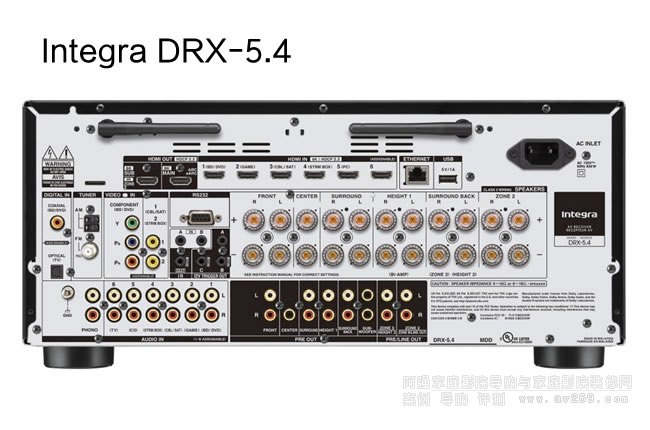

▲Integra DRX-5.4配备品质相当不错的镀金RCA端子与喇叭端子，机背的6进2出HDMI端子全数能对应8K视讯，由于Integra长期走订制销售，因此本机的IR与Trigger端子数量较多，以利与其他器材连动。
完善的串流机能、音乐档相容性高
DRX-5.4内建Wi-Fi与蓝牙，它相容DTS Play-Fi，因此能与其他相容DTS Play-Fi的无线喇叭或综合扩大机搭配设计、规划从客厅到房间全家的多室串流音响系统。在串流机能方面，本机能听Spotify、Tidal与TuneIn，相容AirPlay 2与Chromecast。
本机能连网播放自家网域由NAS、PC或音乐伺服器分享的音乐档，也可以直接使用平板、智慧手机以Wi-Fi推送（无损）播放音乐档案，它还能直接播放USB储存装置（必须为FAT16或FAT32格式、档案数量以2万个为限）裡面的音乐档，相较于多数环绕扩大机，DRX-5.4相容更多种类与更高规格的音乐档案，可播放的编码方式包括WMA、MP3、WAV、AIFF、AAC、FLAC、LPCM、Apple Lossless与DSD，其中多位元无损音乐档最高相容192kHz/24bit，DSD（含dsf与dff）相容播放2.8 MHz、5.6 MHz与11.2 MHz规格。
双DSP与低噪音数类转换电路
接下来为您说明本机的内部电路。在数位主板的左方，本机装有以四核心SoC晶片为核心的高速802.11ac Wi-Fi子板；数位主板右方靠后的位置则为HDMI输出入界面；另外对应数位同轴与Toslink的S/PDIF数位输入则是用TI PCM9211，它有PLL（相位环锁电路）能降低数位音讯的时基误差。

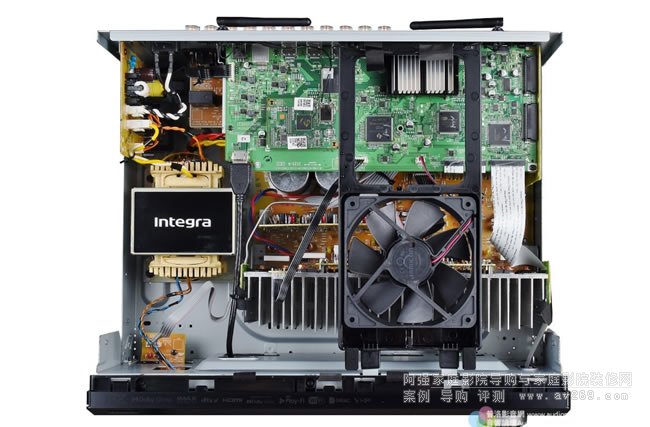

▲本机的电源电路集中在左侧，採取分离供电：前面用Bando出品的铜隔离EI变压器作为声频电路的电源，后面的SMPS电路板则是数位电路的电源。本机的数位主板是靠后的那块绿色电路板，上面有HDMI介面、无线网卡、数位视讯处理、数位音讯处理与数类转换电路，前级电路与声频电源电路在数位主板下方，前方则是功放电路。
在数位音讯进入之后，本机採用TI Aureus TMS320DA808（D808K013DPTP5）浮点运算DSP晶片、加上Cirrus Logic CS49844A四核心32bit DSP晶片协力负责数位音讯处理，处理项目包括音乐档与多声道音讯解码、后处理（例如IMAX Enhanced或THX相关）、虚拟上方喇叭、压缩音讯音质优化以及AccuEQ与Dirac Live两种数位音场测试校正处理。
在DSP晶片处理之后，数位音讯进入数类转换电路，此处本机配备四枚数类转换晶片：以动态范围113 dB的8声道32 bit DAC TI PCM1690负责主要的7.1声道，另外还有三枚二声道32 bit DAC晶片TI PCM5101A用在次要声道、Zone 2与Zone 3的数类转换。在数类转换电路的后段，绝大多数都是用低通滤波电路滤除数位噪讯（脉衝），但此法仍难免会留下些许噪讯，而Integra则是用自行开发的VLSC（Vector Linear Shaping Circuitry）电路，以比较器即时检出DAC晶片输出音讯的电平变动，再以此为本、用向量产生器生成声频信号，由于输出的声频信号是“重新检出再产生”，因此能完全排除DAC输出音讯的噪讯成分，让声音更乾淨，此处使用的放大元件是JRC NJM4580双OP Amp晶片，它有15MHz的频宽、失真仅0.0005%。

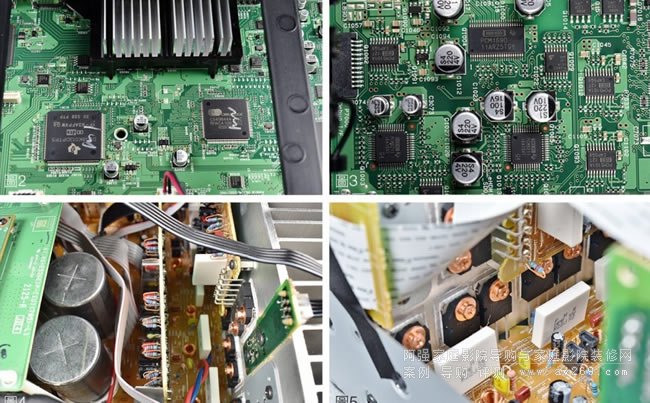

▲图2在数位主板的右侧，后面装散热片的部分是HDMI输出入介面，它的前方有两枚DSP晶片负责多声道解码、Dirac校正与其他附加处理。图3则是数类转换电路，中间的TI PCM1690负责主要8声道的数类转换，另外三枚PCM5101A二声道DAC则做次要声道数类转换。
Integra重视环绕扩大机的瞬间高电流输出能力，DRX-5.4也因此特别缩短从电源到功率晶体的传输路径长度，请见图4，左中右三声道功放的输入与电压放大电路做成另一块立起来装的子板，就是要让滤波电容（图左）更靠近功率晶体（图右）。DRX-5.4每个声道功放电路都相同，各使用一对Toshiba TTA0001/TTC0001推挽输出（图5）。
高动态、低内阻的功放电路
在功放电路与电源电路双方，Integra仍採取一贯“注重动态”的配套作法：选用高频特性佳（频宽较宽）的放大元件，这样就能够以更少的放大级、更低的负回授获得宽频响应，以设计理念来看，他家的设计风格比较重视暂态互调失真，虽然这样会让谐波失真多一点点，但能够使声音听起来更生动。
要让声音生动当然还少不了能量，在功放电路的输出级每声道使用一对具有宽频（30MHz）与高电流（瞬间最高35安培）的Triple Diffused Type达林顿晶体Toshiba TTA0001/TTC0001推挽输出。在电源电路部分，本机使用铜隔离EI变压器，功放电路使用的主要电源从变压器次级圈、滤波电容（两枚订制的15,000μF音响专用电解电容）到功放电路输出级的功率晶体，这一整段“电源通过的路径”尽可能缩短、部分还使用铜条（不是PCB上面的铜箔）连接，这样能减少扩大机内阻造成的功率损失，让它有驱动低阻抗喇叭的能力，遇到电影音效需要“瞬间爆发大能量”也能表现得更到位。
Dirac Live的三大优势
前面说过DRX-5.4可以採取Integra自行开发的AccuEQ或者是瑞典Dirac Live数位音场测试校正处理（二选一），我想不用我多说，内行玩家都知道要用Dirac Live，因为相较于以往多数环绕扩大机的自动音场校正方式，Dirac有三大优势：第一，在测试过后明确看见各声道喇叭发声“到聆听位置的”频率响应与暂态响应，完全不打迷糊仗，能够确知Dirac Live“校正前”、“校正后”的改变；第二是能有效克服Room Mode的问题，各声道喇叭超低音频段（含20Hz至63Hz频段）因为驻波或相位相异能量抵销造成频率响应的“峰”与“谷”都能作很大程度的“削平”与“填补”，如果不是用Dirac、而是採取传统空间处理手法（包括低频陷阱），要花更多的钱事小、佔用空间才是大问题。
Dirac Live的第三大优势则是“实现摆位自由”，这裡讲的摆位自由不是指多声道喇叭要遵循ITU-R规范的各声道喇叭方位与高度，而是让喇叭在“紧靠背牆”甚至“塞进牆角”的状况下，低频下段受到边界增益的影响而过量，Dirac Live不但能“救回来”确保平坦的低频响应，而且因为Dirac降低牆面增强的低频能量、还能帮环绕扩大机与主动式超低音喇叭的功放电路“省力”，增加了馀裕与安定性，所以我说的“实现摆位自由”是让喇叭能贴近背牆、让出更多空间给居家的生活动线，而不是像很多音响玩家说的要把喇叭拉离背牆，事实上拉离背牆也是有规范，否则会受到梳形滤波效应的不良影响，各位有空可以上网搜寻相关的音响知识。
三种Dirac Live测试校正方式
目前有Dirac Live的扩大机（含二声道与多声道）是给标准版的Dirac，频率响应的校正范围是从20Hz附近开始、“上限”在500Hz，如果玩家很清楚自己用Dirac目的只是为了解决Room Mode那也无妨，但各声道之间中频与高频响应对称性对“声音物件的结像”有决定性影响，很多玩家以为音场的不对称是因为牆面（例如左右声道喇叭的侧牆反射条件相差较大），没错，这的确是多数客厅或客餐厅这种半开放空间会遇到的问题，但是即使是看似对称的方正格局，实际上还是会因为喇叭之间的误差、牆面反射条件稍有不同使左右声道的结像不够结实凝聚，对多声道系统来说这又更难了，要求的对称性不是像二声道只有“左右”，而是“全空间”，包括前后与上下，这是能不能让“音场连贯性”与“空间中物像的实体感”趋于完美的关键，容我提醒您：这是全频版与标准版Dirac很重要的差别。
若一般Dirac机种要从标准版升级为可以优化中频与高频响应、校正上限可达20kHz（甚至到22kHz附近）的全频版Dirac Live，要额外花99美元付费升级，而DRX-5.4却是一开始就直接给全频段的Dirac Live，这次评测过程我用本机接5.1.4声道喇叭，使用三种Dirac Live测试校正方式：
把DRX-5.4随附的测试麦克风插上面板的“Setup Mic”，在手机安装“Integra Control Pro”App，开启App点选Dirac Live，按照App指示逐步操作，选择快速测量（测量三个位置）或完整测量（测试9个位置，完成测量后由手机计算音场校正参数，最后把计算结果传送到DRX-5.4执行。
同样把DRX-5.4随附的测试麦克风插上面板的“Setup Mic”，把笔电Wi-Fi连线在DRX-5.4同一个网域，在笔电执行由Dirac提供的PC版“Dirac Live 3”连线到本机，按照指示逐步测试指定的11个位置，测完后可使用自动产生的目标曲线、或自订（也可以导入）目标曲线，由PC计算参数，可以在电脑存档，最后上传给DRX-5.4执行。
用我自己买的MiniDSP UMIK-1测试麦克风插入笔电，在笔电执行Dirac Live 3连线到DRX-5.4并导入麦克风校正档，其他校正程序与前面第二项相同，我想试试看更准确的麦克风跟随附测试麦克风校正后的听感有何不同。

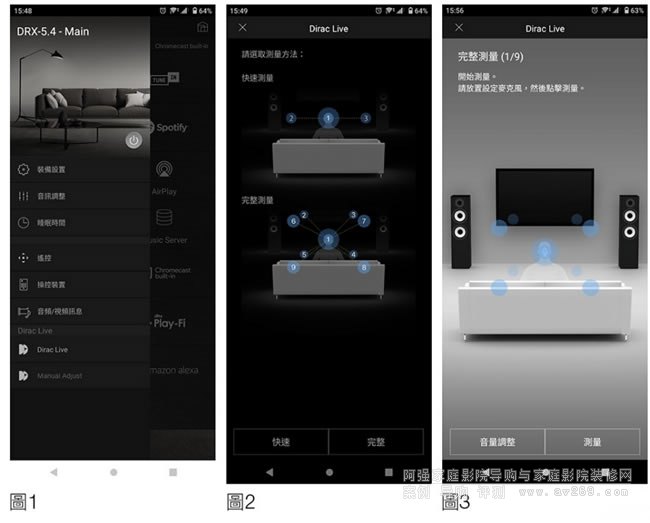

▲请见图1，现在Dirac Live的测试校正可以不用透过PC、用手机安装Integra Control Pro就能执行，点选本页中的Dirac Live，把随附测试麦克风插上面板的“Setup Mic”端子之后，请见图2：您可以选择快速测量（测三个位置）或完整测量（测9个位置），我建议选完整测量，随即依照页面指示变换麦克风的测试位置（图3）。

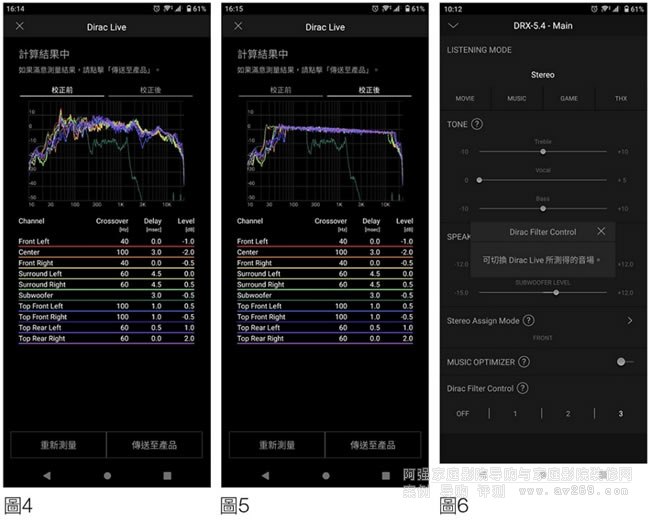

▲全部测完之后就会看到图4的页面，上方可以看到校正前每个声道喇叭发声至聆听位置之后的频率响应状况，下方则为Dirac校正之后所做的超低音分频、延迟时间（让各声道发声同步抵达聆听位置）并自动调整好各声道音压平衡。
图5的上方则是各声道在Dirac Live校正后的频率响应曲线，您跟图4比较一下，频率响应的平坦程度差别很大吧！做到这一步，记得要点右下方的“传送至产品”、这样才能让DRX-5.4执行这回测试校正的结果。如果想知道Dirac Live校正前后的听感差别，只要在Dirac Filter Control比较OFF与1~3即可。
测试麦克风对Dirac的校正精度有决定性的影响
我把以上三种测试校正依序存在DRX-5.4 Dirac的Slot 1～3（以下称为“我的Dirac 1~Dirac 3”），若您只有用上述的第一种Dirac校正，它会把测试结果填满Dirac 1~Dirac 3（所以听起来会没差别）。一开始我先播放二声道音乐软体，虽然我在Dirac校正前已经花了一些时间调整左右声道喇叭的摆位与toe-in角度，但我为了考验Dirac的校正能力、故意把左右声道喇叭摆在蛮靠近牆角的位置，因此在Dirac OFF的情况下低音听起来会有些膨胀，随后切换到我的Dirac 1，低频膨胀轰鸣的状况得到收敛，人声与空间中的细节变得更清晰，高音光泽感变强，全频段收放速度更快，强弱起伏的变化也更为明显，音像不仅定位明确、且能清楚感受到形体大小与远近。
切换到我前述设定的Dirac 2，由于同样都是用本机附属麦克风测量，所以声音特质跟Dirac 1“大致相同”，但两者之间还是有一个比较明显的差异：Dirac 1比较厚声、我的Dirac 2的中低频与低频则相对“清爽结实”，比较像是录音室鑑听喇叭直白中性、分析力强的类型。为什么用相同的测试麦克风会有两种不同的校正结果？我推测我的Dirac 2是用Dirac官方标准的PC版程式执行测试运算、所以一切都要照专业标准来，而使用Integra App执行Dirac校正有可能加入一部分“Integra风格”的调声，因此即使做了Dirac校正，DRX-5.4仍充分保留Integra一贯以饱满低音为基底的美式风格。
我用仪测麦克风校正的Dirac 3的声音表现是三者中最好的，彻底去化了空间对频率响应的影响，它的三频均衡性跟“用耳机听”几乎是一模一样：低频结实而敏捷、量感介于我的Dirac 1与2之间；中频温润、层次丰富，大提琴质感细腻，很能感受到歌者演唱的嗓音转换与表情；高音则明显没有像前面的Dirac 1、2那么明亮，更接近实际听见真实乐器发声的状况。在三频均衡性之外，Dirac 3在Stereo模式下音场的密实度提高、左右两方非常对称且音像的聚焦感奇佳。从过去到现在我已经试过几部Dirac Live综合扩大机与环绕扩大机，不管是不是全频版，最后能否让Dirac Live完全展现实力的要素都是“儘量用更精确的测试麦克风”。

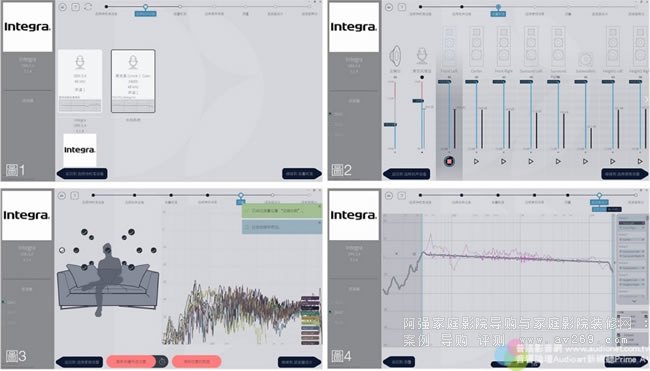

▲若您有仪测等级更精准的麦克风或者要作客制化的响应设定，就应该使用PC版Dirac Live 3进行测试程序。请见图1，此处显示两种测试麦克风：本机随附的麦克风要插在DRX-5.4上面才能测试，我用自己的miniDSP UMIK-1则是直接插电脑，这样可以导入这支麦克风的专属校正档使测试更准确。首先调整测试音量与麦克风增益（图2），大致测过各声道音量。随后选择聆听区域的测试范围，从小、中到大所需的测试位置依序为9、13与17个，图3是我测完13个位置之后的情况，随即进入“滤波器设计”。
请见图4，图中变动较大的细线是左声道原本的频率响应，平直的粗线是它自动设定的目标曲线，贴近目标曲线的紫色曲线则是Dirac Live校正后的响应曲线。

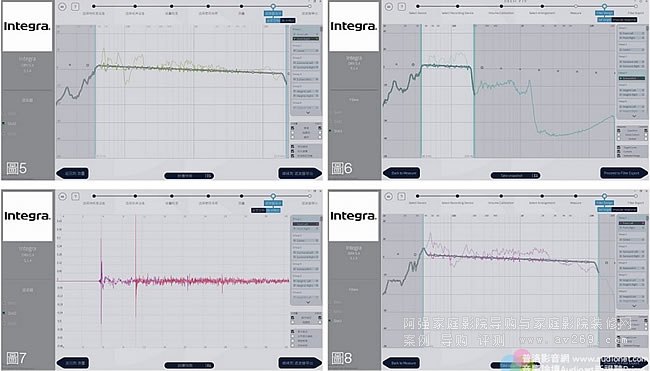

▲我们再比照图5，这是右声道的状况，其实原本左右声道的频率响应有些不一样，这会让声音结像与定位比较不准确，左右对称性不够完美，校正过后就能明显改善。图6则是超低音喇叭的校正状况，图7则显示校正前后暂态响应的变化，改善暂态响应可以让速度更快、动态更高。在完成测试程序之后请记得存档并上传本机。
最后请比较图8与图4，图8是用本机随附麦克风同样执行PC版Dirac Live 3测出来的结果（左声道），与仪测麦克风测得的相比，较大的差别在中频与高音，正是因为这样的差别，用仪测麦克风设定中频比较饱满、高音比较温和。
电影人物的音像竟然能“走出来”在我的身边移动！
最后用我的Dirac 3来听DRX-5.4在电影音效的表现，全程我都用THX参考音量在听，我认为DRX-5.4跟以往自家同级机种相较，不变的是能量强、中频与低频有重量，这是剧院感（如同电影院的听感）很重要的条件，以往音响展有些老外认为某些展间的电影音效低音没说服力，Integra则是长年在北美行走江湖，所以只要您超低音喇叭装得够好，用DRX-5.4就能确保战争片、科幻片、动作片爆炸撞击的低频有拳拳到肉的劲道。
这回在Dirac Live的助力下，我可以明确感受到DRX-5.4的进化，儘管DRX-5.4属于次旗舰的位阶（以往的旗舰编号都是7字头），但我认为它有两项特性比许多旗舰环绕扩大机还出色：其一是非常完美的声道协调性，聆听者完全无法分辨“用几支喇叭”，相异声道之间的音色与音场连接得天衣无缝，结合成一个360度包围、上方完整覆盖，密实且向远处延伸的三度空间。
第二项特性更为难得，当我使用仪测麦克风校正后的Dirac 3播放Disney+刚上架有Dolby Atmos音效的Pixar动画电影“青春养成记”，不但可以清楚听见（不是只有感觉到）音场的流动，音像的形体与完全不间断的移动轨迹，最厉害的是在许多片段中的人物音像竟然能“走出来”在我身边移动，以往我也曾经听过一些“近身音效”不错的环绕扩大机，但是像DRX-5.4能把声音物件在三度空间中的移动贴进到我身边、几乎可以触碰到的真实程度我还是头一次遇到，不过我还是要提醒各位，用作eARC的HDMI线要够好，由智慧电视收看串流电影的音效（尤其是沉浸感）才能表现得更到位。
最佳推荐
儘管DRX-5.4在声道数、淨重与输出功率都与旗舰环绕扩大机有别，但Dirac Live让这款新机显得很不平凡，倘若您想在中型客厅获得“足以作为示范”的电影音效，DRX-5.4就是上上之选，若您要在更大的空间使用、我建议选择高灵敏度喇叭与本机搭配。评估价格与声音表现两方，我认为Integra DRX-5.4够资格得到我们的最佳推荐。
重要特点：
免额外付费升级，直接内建“全频”Dirac Live空间校正
有六组HDMI 2.1输入可对应8K/60Hz与4K/120Hz视讯
9.2声道环绕扩大机、内建11.2声道前级处理
THX Select认证机种、对应支援IMAX Enhanced
具备AirPlay 2、Roon、TIDAL、DTS Play-Fi、Spotify与Chromecast
Dolby Atmos Height Virtualizer、DTS Virtual: X虚拟上方喇叭机能
配备双向蓝牙
充分支援环控系统
Integra DRX-5.4规格：
型式：9.2声道环绕扩大机
输出功率（所有声道）：250 W/Ch（6欧姆,1kHz,10% THD,单声道驱动）、120 W/Ch（8欧姆, 20Hz～20kHz,0.08% THD,二声道驱动,FTC）
总谐波失真：0.08%（20Hz～20kHz, Half Power）
频率响应：10Hz～100kHz（+1,-3dB）
讯噪比：106 dB
输入端子：HDMI×7、类比色差×1、複合影像×2、数位同轴×1、Toslink光纤×1、二声道类比音讯×7（含Phono）、USB×1、网路端子×1、FM/AM天线端子各1组
主要输出：喇叭端子×11（同时输出最多9声道）、超低音端子×2、HDMI×2、耳机输出×1
尺寸（宽×高×深）：435×198×388mm
重量：14公斤
