双管齐下,校准一切 aurender MC20 参考级主时钟

双管齐下,校准一切 aurender MC20 参考级主时钟曾几何时,发烧友都明白甚么叫做「数码声」,在音响世界,这是一个贬意词,即是说数码重播出来的声音冷、硬、不够线性、不够流畅,简单来说就是不够自然、不够像真。

以前的曾经兴起一个解决方式,就是在数码讯源加入真空管输出级,又或是加入一台胆滤波。及后,业界与发烧友都开始了解,「数码声」问题来源其实是时基失真(jitter)。数码音频和其他数码档案不一样,后者只需要确定所有数据都传送完成就可以了,无需理会当中的先后次序;但数码音频就是另一回事,时脉讯号既要准确,亦要和数码音频讯号达成同步。这个差别,也许连部分IT人都忽略了,否则他们不会质疑Router、Switch、更换更准确时钟;以及更换数码线材带来的影响吧。

一台出色的主时钟,作用就如同让摄影对焦更加准确,当你以为清晰度经已足够,但加入时钟之后,原来还可以更加精准。

录音室早已利用一台主时钟,去将各种数码器材的时脉进行同步。民用市场于最近十年,越来越多数码器材设有时脉输入,有的接受10MHz,有的则为44.1kHz、48kHz 等等。主时钟亦有只提供10MHz,或是44.1kHz、48kHz与它们的倍数,当然,有齐三种时脉的主时钟也不算少见。

铷( Rubidium)钟多为10MHz, OCXO( Oven- Controlled Crystal Oscillator)就三者皆有。

像Aurender MC20这般,把铷钟与OCXO二合为一(实际是三合一),就颇具新意,而且功能和操作上都非常体贴,令MC20于芸芸民用主时钟之中,变得更为显眼。

三合一

中学上过化学课的话,理应会记得元素周期表上有「铷(Rubidium)」这个字,化学符号是「Rb」。大家熟知的铷金属应用方式,就是时钟,这种时钟又称为「原子钟」,因为精确度十分之高,所以GPS亦以这种时钟为基 准。电讯设备机楼也可以找得到铷钟,以前就曾经有人将电讯业回收得来的铷钟模块,放到新机壳内再出售,准确度令人怀疑。

在音响世界之中,铷钟被用于主时钟( Master Clock),负责产生10MHz时脉讯号,让负责产生44.1kHz 和48kHz(或它们的倍数)的时钟有一个参考基准,提升准确度。故此,数码讯源系统之中,不一定需要设有10MHz 时钟,更不能只有这个时脉频率。

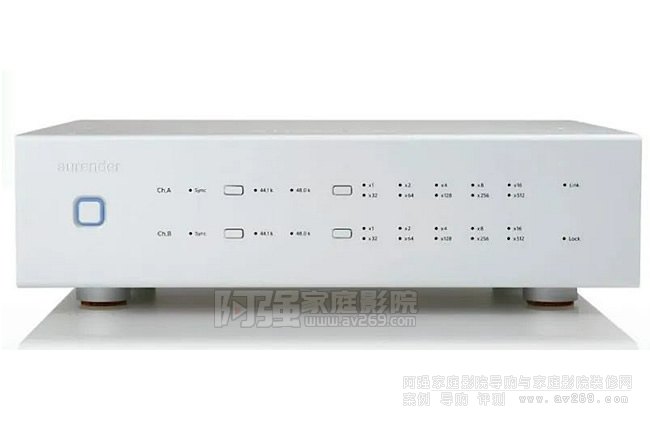

在音响市场,10MHz铷钟通常被独立成一款产品,不过韩国Aurender最新推出的MC20时钟,就来了三合一,内置10MHz铷钟,再加两个离散式OCXO(Oven-Controlled Crystal Oscillator)Word Clock模块,后两者用于产生44.1kHz和48kHz(以及它们的倍数)时脉讯号。即是一台MC20,就可以输出包括10MHz在内,所有数码讯源需要的时脉讯号。

OCXO本身已经是精准度十分之高的时脉产生器,利用恒温设计去令晶体振动变得准确。而MC20不但为这两个OCXO时钟加入防震措施,亦直接受10MHz主时钟校正, 而且三者的输入路径十分之短,故此准确度亦有所提高。

MC20的铷钟模块亦有防震设计,令它的工作更为稳定。运输时更是独立包装,确保安全。

而线路设计上,也特别着重降低噪音以及抖摆。机壳内部设有金属制厚身层板与隔板,不但令线路板提供一个稳固的平台,同时又加固机身,亦能够隔离不同线路之间的干扰。

机壳本身就延续了Aurender传统,采用厚身铝板加上其他金属所组成,无论在隔离、刚性还是散热方面,都有出色表现。

MC20运作一段时间之后,机身会有一定温度,意味着它需要一定时间去热身,之后没有必要就不去关机就好了。

体贴

独立时脉产生器,于专业录音世界存在已久,一台就可以同步整个数码音频系统。录音室的Word Clock大多要手动,而且不连10MHz主时钟,现在你买一台MC20,就可以两者兼得,更是照顾一般发烧友习惯,无过多手动操作。

Aurender数码讯源可以接受10MHz或44.1kHz、48 kHz,如果你的DAC没有时脉输入界面,又或者的Aurender数码讯源已经内置DAC(即是A系列产品),就可以让MC20连接Aurender数码讯源,然后试试10MHz(Master Clock)或44.1kHz、48kHz(Word Clock)会有哪种效果。

动用到MC20的Word Clock的话,只要将讯源或DAC的数码输出,用75Ω BNC接上MC20的SPDIF Sync Input,MC20就懂得因应讯源正在播放甚么档案而自动切换频率。

若然你的DAC可以接收时脉讯号,就可以将MC20的Master Clock输出连接Aurender数码讯源、Word Clock输出连接DAC。

我们的参考数码讯源是dCS Rossini Apex,它拥有两组时脉输入界面,一组接受44.1KHz,另一组为48KHz, 这次试音再加上Aurender W20SE作为串流音乐服务器, 就可以用尽MC20的功能,把Master Clock(10MHz)接上W20SE,两组Word Clock分别负责两个频率接Rossini Apex,用75Ω BNC线将三者串联起来。

MC20的10MHz输出,同时备有50Ω、75Ω输出各两组,方便配搭各种器材,例如Esoteric就需要用50Ω。MC20已附有两款不同阻抗的BNC线,而两组Word Clock就

各有两个75Ω输出。

新旗舰,新进化

Aurender的根源,是只设数码输出的音乐服务器,电池供电、铝制重型机壳、严谨的内部隔离、三时钟系统等等,都是品牌为人熟悉的产品设计特征。而这些特征全部可以在W20身上找得到。

我们在380期评测过W20,认为这是非常中性、可靠又带点严厉的参考级音乐服务器兼串流播放机。

来到现在, W20 经已加推Special Edition,成为W20SE。SE版与W20于外型和操作上看似一样,但实际改 动之多,绝对是一台全新产品。

首先,W20采用两只6TB传统硬盘,安装在一个金属 平台之上,再加设屏蔽,降低震动及磁力干扰。音乐播放前,系统会先把音乐档抄至一只240GB SSD之内,然后进行数码处理,最后送到输出界面。

SE版改为一只1TB SSD加一只4TB SSD,后者依然负责储存音乐档案,而播放前会先抄写至前者。虽则储存空间由12TB减至4TB,但因为机内再也没有摩打这类明显起 震的零件,故此声音表现有所提升,而且本来就可以播放NAS、透过两个USB type A插座读取外置储存装置内的音乐档案,加上现时大家都集中使用网络音乐串流服务,所以减少内置储存空间至4TB,已经十分足够。

全面升级

W20的供电部分,为开关式变压器加电池线路,而SE版就改为环型变压器加电池,同时亦添加了三支滤波电容。SE版的LiFePO4电池专为数码音频线路供电,以加强 电源隔离效果。而这组电池亦负责在意外断电时提供暂时电力,让W20SE有足够时间完成关机程序。

网线部分升级至双种隔离(Double Isolated)版本, 因为插座旁边标示了「2X Isolated」。

SE版的时钟部分同样有所更动,虽然W20 已经是OCXO加VCXO时钟组合,但SE版改用了新的OCXO、VCXO,再利用All-Digital Phase-Locked Loop(ADPLL) 系统配合Field-Programmable Gate Arrays(FPGA)可编程芯片内的算法,去将Jitter大幅降低。
