在30多年前﹐我对NAD的印象是高性价比·声音很有韵味的老牌子﹐然而到了最近几年﹐NAD却成为新世代扩大机的先驱者︰以往空间校正绝大多数都是应用在环绕扩大机﹑环绕处理前级这些「多声道」领域﹐而NAD抓住了时机﹐他们在自家环绕扩大机应用瑞典DiracLive的空间测试校正技术之后·察觉到该技术在准确性·声音表现已经能符合二声道音响玩家的要求﹐于是把Dirac技术应用在自家的串流综扩与串流前级﹐为众多玩家解决空间响应﹑音场对称性的问题﹐确保音乐回放的正确性。在NAD家族中最具代表性的是旗舰「Masters系列」﹐先前已经推出结合Dirac Live空间校正与「D类功放王者」Purifi Eigentakt的M33综合扩大机﹐这根本就是两大顶尖技术的强强联手·有DRC还加上超低失真﹑每声道额定输出功率高达200瓦超低失真的功放电路﹐我老实说﹐M33打趴一堆前后级分体组合﹐怎知道NAD的下一步就是要推一套前后级︰配备NAD特别版Purifi Eigentakt模组与强力电源的M23后级已经上市﹐接着就是等这部M66串流前级上场。
既然要做成分体式﹐那就必须在前级部分超越M33。在功能性方面﹐M66内置Wi-Fi与蓝牙并具备BluOS多室串流﹐可以通过网络连接播放PC以BluOS应用程式作为服务器﹑或者从NAS分享的音乐档案﹐用家还可以把USB硬盘装满音乐档案夹﹑插入M66机背的USB端子即可作为M66的音乐库﹐近期BluOS在新版升级（4.2版）之后﹐还可以让M66作为服务器·把插入USB硬盘的音乐文件做共享(让其他空间BluOS音响器材共享）。
配备HDMI eARC
除了听自己的音乐文件﹐M66还因为用BluOS让它具备非常丰富的串流功能﹐NAD是目前极少数支持KKbox的品牌·同时也是极少数对应Tidal Connect的品牌(Tidal操作使用便捷许多) 。M66有MQA解码能力﹐还可以免费听Radio Paradise用MQA编码的高音质音乐电台·让用家能直接比较相同音乐内容采取MQA ( Hi-Res )与CD等级两者之间的音质差异·

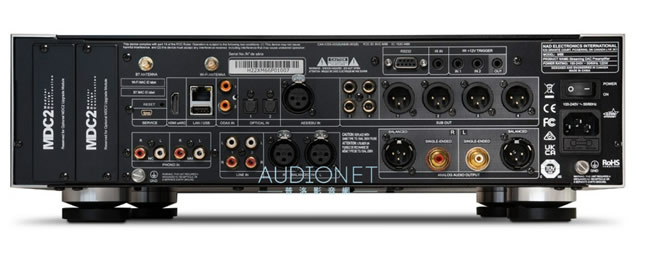

▲NAD M66跟一般前级最大的差别是「有2.4声道前级输出」﹐而且从机背可以看到它还是给「双份」∶单端（RCA）与平衡（XLR)都是2.4声道前级输出。在黑胶唱盘的对应是MM·MC唱头输入兼备﹐最左方有两个MDC2插槽可以扩充模组增添功能（例如HDMI输出入界面）。串流固然很重要﹐但是对于现在的很多音乐爱好者而言﹐结合声音与影像的YouTube影片是非常重要﹑甚至是使用时数最长的主要音乐内容来源﹐我想也该有很多玩家们注意到从今年开始有愈来愈多的音乐影片（包括古典音乐）的影片规格达到4K( 2160p ) ·NAD M66配备HDMl eARC端子﹐只要连接智能电视「有ARC」的HDMI输入端子﹐M66就能接收从智能电视输出的数字音频·让音响系统完全替代电视机内建喇叭发声﹐绝对能让用家好好享受YouTube音乐影片﹐在观赏Netflix·Disney+串流电影时用音响系统展现出更强的声音能量与说服力。

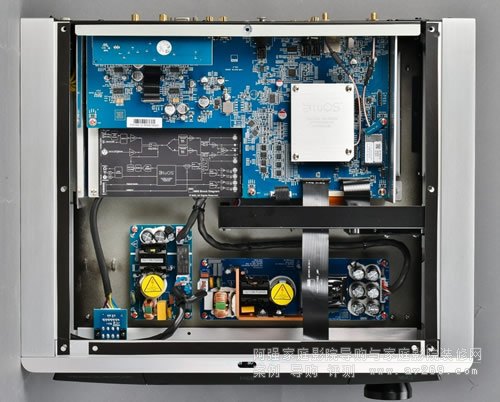

M66把所有与声音相关的电路全部放在机箱内后半部﹐以此尽量缩短声频电路与输入·输出端子之间的距离﹐让声音更直接并降低噪声﹐主要电路分为上下两层﹐上层是数位主板﹐还包含4个独立超低音声道的数类转换电路;下层则是声频电路板﹐包含唱放·左右声道的数类转换﹑模拟音控·前级输出缓冲放大以及耳机放大电路。为了降低数字电路对模拟电路的干扰﹐本机在上下层电路板之间加上一块金属板阻挡电磁波﹐电源电路则是装在机内的前半部﹐尽可能与声频电路板最敏感的部分(唱头放大·模拟输入）保持最远距离。
“模拟直通”路径
接下来为您解说NAD M66的硬件结构与应用技术﹐我必须说这是我分析电路近三十年来看过最特别﹑最先进·也是设想最周到的前级结构﹐对应数字与模拟讯源两者的信号路径与流崔都采取了最佳化设计·M66并不是像多数制品只是在串流播放器的数类转换电路后面「加点东西」﹑使它们具备部分前级功能（主要就是控制音量而已）﹐我能看得出本机的设计者是把M66的串流前级和模拟前级先当成「独立的个体」设计﹐然后再结合起来·
我先说模拟前级部分﹐本机的Phono Stage能对应黑胶唱盘的MM/MC输入﹐唱放电路与其他模拟输入( Line in )在讯源切换之前先做缓冲放大﹐随后使用方放复舟见音心
MUSE72323·此音控芯片以数字「控制，芯片内电阻阵列的切换﹑调控输入音频大小﹐因此是「模拟音控」·MUSE72323也是目前最高性能﹑最安静的音控芯片之一，它的输出噪声仅有0.63uVrms (低于百万分之一伏特）。在M66类比前级电路的末段则是有讯源切换与缓冲放大前级输出与耳扩电路。由于本机有完整的模拟前级电路﹐因此能让每组模拟辄人信号采取「模拟直通」模式﹐可以跟所有「纯类比」前级一样﹐只做唱放﹑讯源选择·音量控
制与放大﹐没有A/D·D/A数字与模拟之间的转换·
数字与模拟输入皆能用Dirac Live空间校正
NAD要推出M66的消息在今年五月就已经曝光﹐当时玩家们很惊讶的是M66不仅内建了Dirac Live·竟然还可以接四支超低音喇叭!先前NAD产品经理Cas Oostvogel来台时表示M66不但有Dirac Live Full Bandwidth ( 20Hz至20kHz的全频段校正）﹐而且还会有DiracLive Bass Control Multi Subwoofer做各声道喇叭与四支超低音喇叭低频响应与相位的最佳化整合校正﹐在校正之后不只是「皇帝位」·还能让聆听区域的所有座位都能获得非常平坦·均衡的频率响应﹐Cas在受访时还透露未来M66还有可能让用加付费升级Dirac Live
ART。不管怎么说﹐NAD M66直接搭载位阶在「全频版，Dirac Live之上的Bass ControlMulti Subwoofer·这在目前的二声道音响制品中是配备Dirac技术位阶最高的一部。
首度应用DDH技术
M66要做Dirac Live空间校正就一定有数字音频处理﹐这次M66还首度应用DDH ( DynamicDigital Headroom·动态数字余裕）技术﹐在原生低取样率上转高取样率的数字音频处理过程中﹐DDH能够在原生音频相邻两个取样之间加入运算插入的新取样之后更接近模拟音频的线性状态﹐消除原生数字音频取样间削峰失真﹐讲得更白话一点:DDH的作用能有效提升CD等级数字音频在本机播放的线性特性﹐听起来会更像听Hi-Res 。
模拟音频输入也能做Dirac Live校正
M66配备NAD特制的BluOS 192kHz/24bit Hi-Res串流模块﹐此模块负责数字音频处理的「引擎，是NXP i.MX 8M Mini MIMX8MM6DVTLZAA﹐这是一款4核心1.8GHz ARMCortex-A53 CPU·由于NAD M66需要处理的声道数远比环绕处理前级少得多﹐因此以芯片的运算能力推测（原厂未说明）﹐我认为数字音频的处理精度很有可能是以32 bit做DiracLive的数字音频处理。

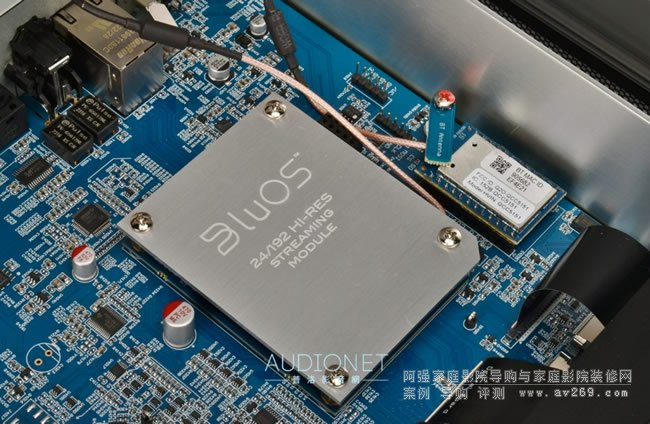

▲本机的BluOS串流模块与蓝牙模块都是装在数位主板上﹐在这张照片BluOS串流模块后方·机背之前的两个小方块是给数字同轴输入使用的隔离变压器。

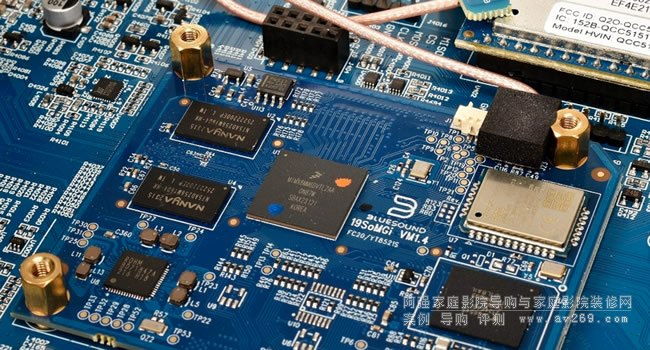

拆下BluOS串流模块的顶板就能看见NXP MIMX8MM6DVTLZAA·本机就是用这款4核心1.8GHzARM Cortex-A53 CPU做数字音频处理。
Dirac Live的处理效果我想已经有很多玩家体验过﹐它主要的作用是大幅优化频率响应与瞬时响应﹐既然是「数字」音场校正﹐自然是对数字输入与串流最有利﹐但频率与瞬态响应是空间与喇叭的问题﹐既然已经有Dirac Live就不要只优化数字讯源﹑也要能用在模拟输入﹐所以在模拟讯源﹑包括黑胶唱盘经过唱放与缓冲放大电路之后﹐认为「模拟的归类比」坚持模拟输入就该走纯模拟路径的玩家可以选用我在前一段讲到「模拟前级电路」以外﹐NAD还让M66为模拟输入提供了第二条路径∶使用目前最高性能的ADC芯片之一ESS ES9822PRO .把模拟信号转换成数字﹑送进BluOS串流模块做数字音频处理﹐因此M66可以为所有类比与数位讯源做Dirac Live校正与低频管理处理﹐既然有低频管理﹐·就可以让玩家自订左右声道喇叭与超低音喇叭之间的分频点（数字分音）﹐且四支超低音喇叭是个别独立的设定与校正(不是1分4的并联输出)。
用对方法﹐让旗舰DAC芯片ES9038PRO动态范围高5dB
M66的数类转换电路真的很考究﹐连我都没想到竟然会这么「龟毛」﹐我原本就知道它用上了现役DAC芯片性能王者（超低失真·动态范围最高）ESS ES9038PRO·但是我也很在意M66「怎麽用」这块DAC芯片·ES9038PRO是一枚「8声道，DAC芯片﹐既然已经有8声道﹐左右声道加上4个独立超低音输出才6声道﹐全部就用这一枚ES9038PRO就能搞定。

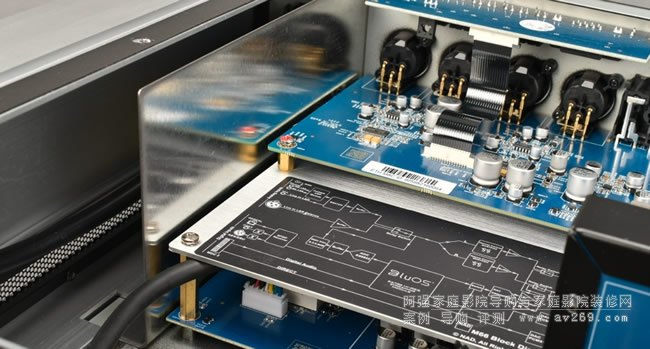

▲左右声道的数类转换电路是在下层的声频电路板·NAD把本机的电路结构方块图画在上下两电路板之间的金属板上。
但M66就是为了注重音质﹐把数类转换电路分为「主要声道」与「次要声道」两组ES9038PRO只负责左右声道的数类转换﹐它采取stereo mode (把八个声道以4+4叠成二声道来用）动态范围高达137dB (A加权）·足足比8-ch mode ( 132dB ）高出5dB之多;另一组数类转换电路则是配备两枚TI PCM5122 ( 32bit二声道DAC芯片）﹐专门做4个独立超低音声道的数类转换﹐后面加上增益+15dB的高电平放大电路·直通机背的超低音输出端子·

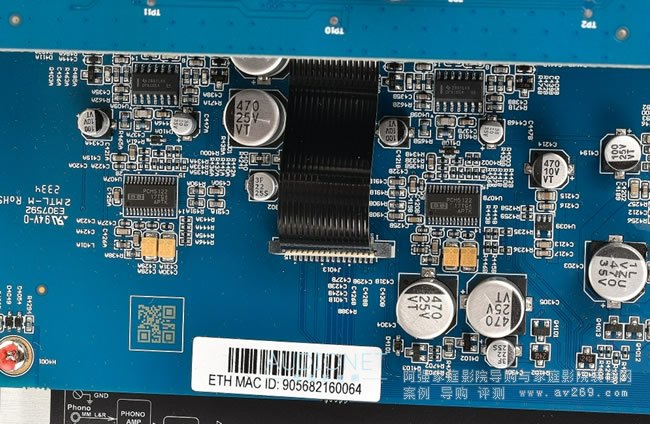

▲千万别误会TI PCM5211这不是给左右声道使用的﹐而是超低音声道使用的数类转换芯片。
声频信号走捷径
在我实际试听之前﹐我从一个环节看出本机的设计者极力想让M66呈现出纯净中性的声音特质:M66只有在模拟输入·并且是走纯模拟路径时﹐声频信号才会通过音量控制芯片﹐若玩家听串流·数字频源或是在模拟输入时使用Dirac Live ·在数类转换之后的左右声道声音信号会「跳过」音控芯片﹐直通左右声道输出级缓冲放大电路(（或耳扩）·换言之只要是走数位路径﹐就是让数字音频处理加上数字音控合并处理﹐音量控制已经做了﹐就没有必要让数类转换电路输出的音频通过音控芯片里面的电阻阵列与放大电路﹐更能维持数类转换电路的低失真·低噪音与低音染特性﹐电路设计者能「想得这么细」真让我觉得佩服﹐这样确实作到类比与数位讯源两方音频路径的最佳化。
除此之外﹐M66还采取数字﹑模拟分离设计︰所有的数字界面﹑数字音频处理以及次要声道(4个超低音输出）数类转换电路是在上层电路板;左右声道的数类转换电路﹑唱放﹑模拟音控·前级放大与耳扩电路则是在下层电路板﹐在上下两块电路板之间有金属板隔开·能够阻挡上层数字电路产生的电磁噪讯污染下层的声频电路﹐这些都是考虑到「低噪讯」的配套制作。
用Dirac Live调声?
在实际试听之前我先完整执行了Dirac Live的校正程序﹐初学者只要按照步骤执行测试完毕后﹐选择两种预设的目标曲线型态﹐最后计算滤波器﹑传送给M66执行
M66有5个Slot可以分别命名储存Dirac Live的调校结果。在此我想跟玩家们讲个观念﹐不管是哪一种应用先进DRC（数字空间校正）的制品都不是只能做「校正，而已﹐某些品牌会把「校正」与「调声」做成两个项目﹐在DRC校正过后玩家还可以再动手调等化﹐应用Dirac Live的制品则多半没有额外的等化调整项目﹐但是在Dirac Live应用程序「自订目标曲线，也可以调声。

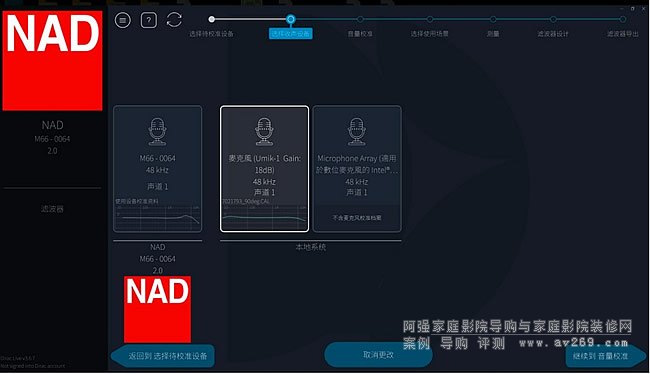

▲正规的Dirac Live校正请使用笔记本电脑执行最新版的Dirac Live应用程序﹐并且可以使用精度更高的测试麦克风·导入麦克风校正文件。

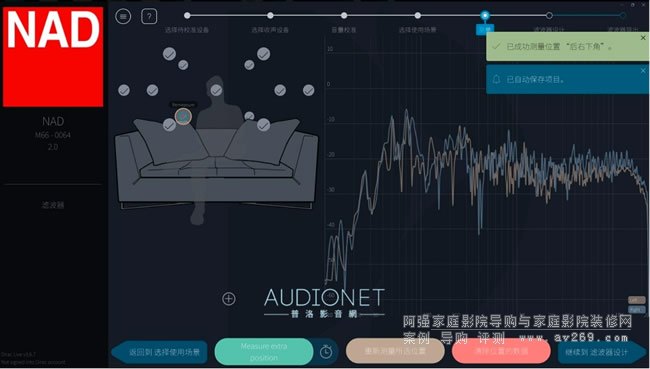

在测试阶段只要测过5个测试点就能计算Filter·但最好还是把所有指定位置全部测完效果更好。

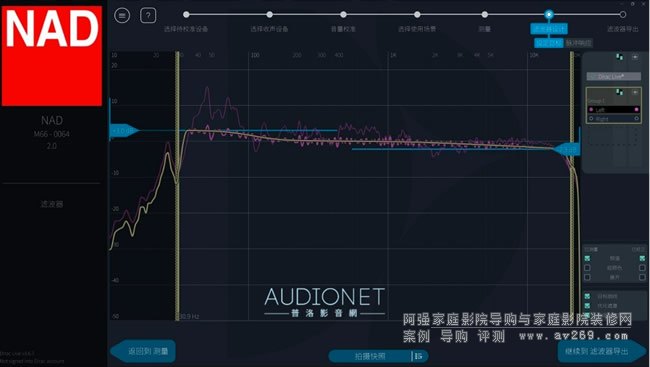

完成测试之后﹐我们可以自定义或使用自动产生的目标曲线﹐本图的细线是校正前的频率响应﹑粗线则是预判校正之后的频响曲线。

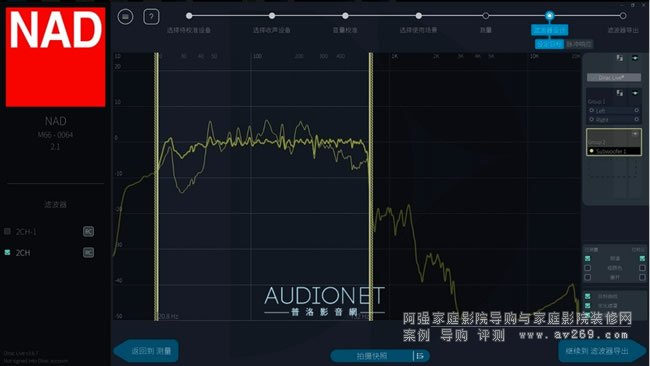

如果有接超低音喇叭﹐Dirac Live也可以藉由校正削平驻波并为陷落频段做补偿
很多玩家没有这样的概念﹐用DRC校正过后对声音表现不满意就去否定它其实这不是DRC
的问题﹐各家技术的基本作用都是能让系统的频率响应更正确﹐只是主观的听感喜好没有对错可言﹐从年轻到老已经听习惯低频驻波影响的状况﹐一时难以接受突出的低频驻波能量被整平的结果（觉得低音太薄）。
玩家对DRC校正后的低频量感不满我完全能理解﹐但是请千万不要放弃使用DRC·以M66使用的Dirac Live来说﹐我们在基本校正完毕储存以后﹐在Dirac Live应用程序的「滤波器设计」就能自己拉动目标曲线来调声﹐如果您觉得初始校正的低音太薄﹐我们可以把目标曲线的100Hz附近稍微拉高到3dB·60Hz以下到左右声道喇叭低端自然滚降之前拉高到4dB左右﹐调整完毕之后再到「滤波器导出」·把调整结果储存到M66还没用到的「空Slot」﹐这样就完成了一组调声﹐随后就可以实际听听看︰刚刚自订目标曲线的这组设定就比原来自动校正的低音听起来更「壮硕」﹐而且也能有效去化Dirac校正前低频驻波造成特定频率的轰鸣﹐极低频﹑低频﹑中低频想要「加厚」到什么程度﹐想要高音柔化到什么程度自己都可以多尝试﹐每次调整都可以存档在计算机﹐用这招调声还很有得玩呢!至于高频上端的自然滚降( 15kHz以上）我不建议玩家利用自定义目标曲线拉平﹐这一方面是基于麦克风精度与测试方式的考量﹐再者补偿高频上段滚降混增加喇叭高音单体的负担而增加失真﹐会让高音听起来刺耳。

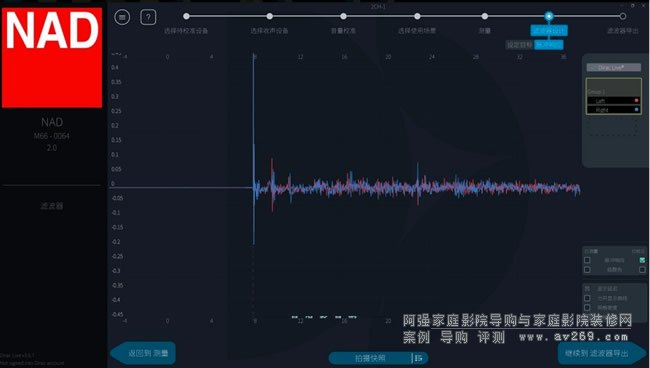

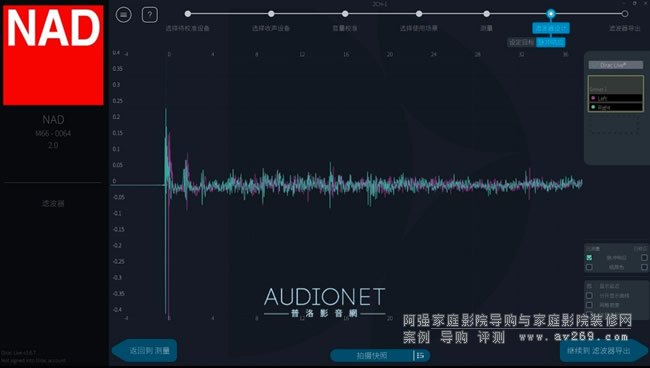

▲Dirac Live不仅能校正频率响应﹐它还能改善瞬时响应﹐以上两图是校正前与校正后的比较。
没有杂质与染色的高纯度声音
这次评鉴我是用M66搭配同系列的M23后级﹐喇叭则是使用ELAC VELA BS 404·内行人一看就知道﹐我是想用气动式高音来检验高音的质感。第一阶段我先把Dirac Live Off进行试听·我只能说如果喇叭摆位没问题﹐M66搭M23的声音真的很迷人﹐先前我已经试用过M23(与其他器材搭配）·它是非常中性的后级﹐这回听M66搭M23·我很确定这是同质性的搭配﹐M66的声音也是中性·饭N肩A啬叫是显得利落快速·M66的中性不是没韵味﹐而是表解析特性﹐中﹑高音精致而自然·低音则是显得利落快速。M66的中性现属于音乐软件本身的韵味﹐像是The Beatles - Get Back Rooftop Concert就能完整感受到1960年代的模拟声与年代感。
有DRC就能让喇叭摆位更自由
我这回故意让ELAC VELA BS 404像一般家庭客厅摆在靠近前墙的位置﹐
响后就能看到它的这对书架喇叭的低频下端可以饱满延伸到33H的5响(不是喇叭自身的问喇叭的水平﹐但于此同时也会因为离墙太近与Room Mode的影响（不是喇叭自身的问题）·在40Hz至90Hz频段的低频量感太多﹐甚至在50Hz与70Hz各有一个超过10dB的峰值﹐我知道有不少玩家喜欢低音过量的声音﹐虽说喜好没有对错﹐但我认为还是应该先校正再调声﹐在M66开后Dirac Live的状态有效削平了驻波峰值·还补平了凹把Dirac Live玩熟还能如我前段所述自行调声）·此时由于低频响应的正确性提高﹐且削平驻波峰值也同时减少驻波所在频段的输出能降低失真且省力﹐我可以明确听出低音与极低频的速度更快·分辨率更高﹐优化了两声道频响的对称性使音像更为清晰且安定。
M66的Dirac Live几乎无损音质
顶级玩家最在意的还是使用DRC对音质造成的影响﹐我在这纯粹讲「质感」﹐跟「高音少一点﹑低音多一点」的量感无尖。我说个大实话∶大多数DRC都会让我察觉到音质减损（与Off或Pure Direct相比）﹐而我切换比较M66 Dirac ON/OFF·两者在小提琴演奏时表现出来的质感非常接近﹐如果没有直接切换比较﹐播放同一段音乐很难分辨「质感」的差异（王要还是听出校正前后频响的差异）﹐这表示M66所作的Dirac Live几乎可说是「无损于音质」﹐这就是旗舰级产品的本领啊!
最佳推荐
M66中性的体质加上Dirac Live的音场校正﹐实际聆听就能感受到它卓越的写实性能﹐没有杂
质的声音·不用开大声就能有直视现场的强烈视觉感﹐更难得的是用它播放一般规恰(例如44.1kHz/16bit )音乐档的声音精致程度与Hi-Res极为近似﹐甚至播放YouTube音乐影片的音质（压缩编码）比很多音响系统上播放CD还好听·M66不仅是NAD所说「全世界最先进的扩大机」﹐应用当前最先进的音场校正技术﹐更重要的是它能够在串流﹑播放Hi-Res与CD等级音乐档﹑看网络影片......等等所有的状态下﹐都能展现傲人的音质与声音正确性﹐我认为
它是目前表现最全面的高价位前级之一﹐应该获得我们的最佳推荐。
NAD M66重要特点
·NAD最新旗舰前级
·内置Dirac Live空间校正功能·具备Dirac Live Bass Control四个独立校正设定的超低音输出
·内建双频Wi-Fi﹐双向蓝牙兼容aptX HD具备BluOS多室串流机能
支持AirPlay2·Tidal Connect · Spotify Connect配备HDMl eARC
采用最高性能32bit DAC芯片ESS ES9038PRO对应黑胶唱盘MM/MC唱头﹐有独立模拟声频路径
