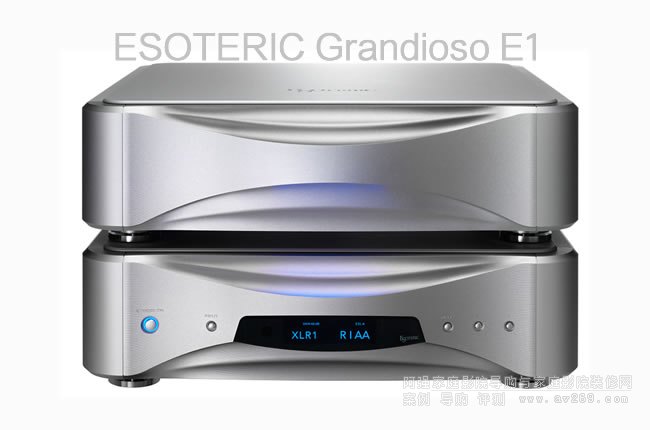

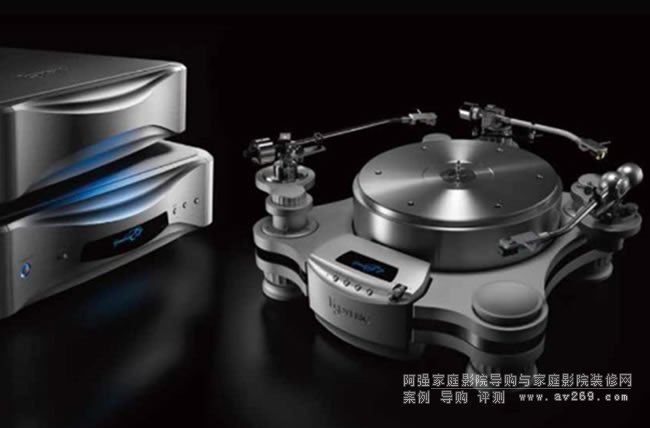

日本二嫂Esoteric Grandioso E1唱放,作为Esoteric品牌成立35周年的首款模拟黑胶唱盘,凭借革命性的Esoteric MagneDrive系统,为黑胶播放历史写下了崭新的篇章。 而Grandioso E1则是为了用于Grandioso系列的模拟播放而开发的第二件产品,是一款旗舰全平衡唱头放大器。
E1凭借独特的平衡电流输入系统,为MC唱头带来了前所未有的音乐体验。 它配备双底盘结构、独立电源、全平衡且完全分立的可变均衡放大器电路,并且支持光学唱头等创新技术,这些卓越的创新使得E1无愧于成为黑胶播放「复兴」的代表作,在追求更精致真实音效的道路上迈出了新的一步,融入了大量创新技术与创意,用一种前所未有的黑胶播放系统音效来震撼Hi-Fi爱好者的心灵。
• 独特的MC平衡电流输入(XLR×3),忠实呈现MC唱头本身的声音
• 快速反应鲜明声音的光学唱头专用输入(RCA×1)
• 高电压输出的唱头(MM/高输出MC)专用电压输入(RCA×1)
• 坚持全平衡/双单声道/分砌式结构的唱头放大器和可变EQ增益放大电路
• 可配合不同唱头的输出大幅度调整增益
• 支持6种常见EQ曲线(RIAA、Columbia、Decca、NAB、Teldec、AES)的设定
• 可自定EQ参数,最多可预设组
• 使用手册提供多种EQ曲线的参考设置值
• 内建「DEMAG」功能,可对MC唱头与升压变压器中已经磁化的铁心进行消磁来恢复原本的音质
• 配备超低频滤波器,可以过滤唱片不平整所产生的低频噪音
• 具备「MONO」模式方便播放单声道唱片
• 以平行配置采用ESOTERIC-HCLD输出缓冲放大器,拥有2,000V/μs的傲人高瞬态率
• 使用完整传递音乐能量的独家「ES-LINK Analog」电流传输技术
• 将唱头放大器主机与电源/控制部分分离,采用分体式设计
•庞大的四组独立电源系统架构
• 将EQ设定等逻辑控制整合进电源箱,可从聆听位置集中遥控
• 双面遥控器采用尖端金属加工的高质感铝合金
• 大量采用厚重铝合金金属块的高刚性机箱
• 半悬浮顶盖设计,营造开放的声音表现
• 箱体使用多层结构,避免电路组件之间的相互干扰
• 独家针尖抑振脚座让音质获得进一步提升

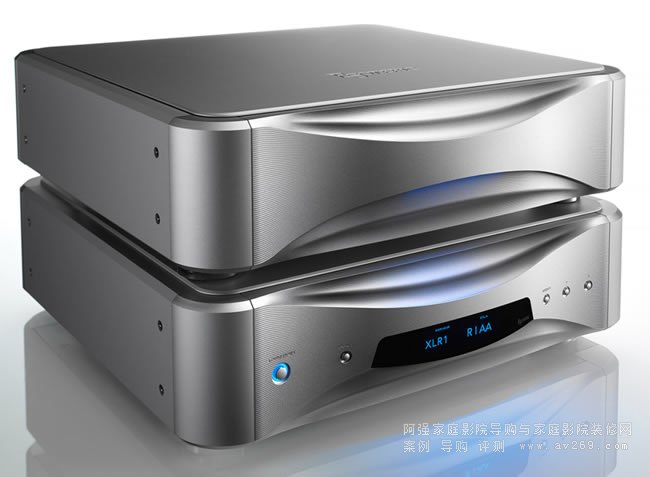

Grandioso E1是为了用于Grandioso系列的模拟播放而开发的第二件产品,是一款旗舰唱头放大器。
Grandioso E1采用的技术革新是类比重播方面名符其实的文艺复兴,像是独特的MC平衡电流输入方式、电源与主机分离的全平衡/完全分砌式的可变EQ放大电路,以及对光学唱头的支持等,将为您带来前所未有的聆听体验。
主要特色
直接呈现MC唱头原本的声音
独家的MC平衡电流输入(XLR x 3)
Grandioso E1配备3组独家的MC平衡电流输入(XLR),当MC唱头在针尖扫描唱片沟槽时,能直接以平衡方式接收线圈中生成的电流信号。 与MM唱头相比,MC唱头一般具备更高的电流输出。 比起平常透过负载电阻将输出电流转换为微小电压的方式,这个方式能让MC唱头的发电能量最有效率,而且可以无损提取,直接呈现MC唱头本身具有的声音与演奏的真实感。 此外,也无需顾虑MC唱头与唱投放大器之间负载阻抗的匹配问题,让MC唱头永远都能提取出最佳音质。
MC 平衡电流输入 – 技术说明
MC唱头使用圈数比MM唱头少的小线圈,减轻振动系统,所以可以拾取更细致的音乐细节,输出电压也因此只有MM唱头的1/20。 不过,MC唱头的低阻抗线圈和振动系统外侧可以装设强力磁铁,所以能输出远高于MM唱头的电流。 在一般「电压输入」的情况下,MC唱头原本丰富的电流会经过负载电阻转换成只有MM唱头1/20程度的「微小电压讯号」,而在后续的大幅度放大生成讯噪比的问题和阻抗造成的讯号损失,以及阻抗不匹配所带来的音质改变等,导致各种需要解决的课题。 有鉴于此,「MC平衡电流输入」则是完整保留MC唱头的丰富输出电流,直接输入到分砌式架构的放大器,以最有效率的方式提取出无损失的讯号。 此外,还在MC唱头的线圈两端(+/-)连接平衡架构的放大器,将噪讯降到最低,实现高质量的放大。 放大元件采用本来就用于放大电流的晶体管组件,让设计更加合理。
这项技术让MC唱头的音质能够以最纯粹、最真实的方式呈现,完美保留音乐细节,无损地传递每一个音符。

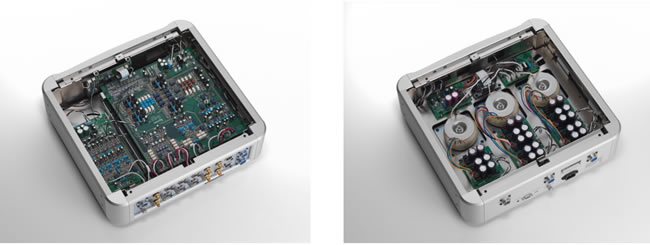

主机(上) 电源/控制箱(下)
光学唱头专用输入(RCA x 1)
光学唱头透过内部的LED和受光元件(PD:光电二极管)来检测唱针悬臂的运动,并将其转换为模拟音乐讯号输出。 由于光学唱头的振动系统极为轻盈,而且针尖运动不受磁力反作用(磁性阻力)影响,所以具有极为滑顺且精确的极佳循轨,可以带来快速反应的鲜明声音。 E1配备1组光学唱头专用的RCA输入。 光学唱头因为放大和等化方式完全不同于MM/MC唱头,所以独立内建了一个专用的全平衡/双单声道光学唱头放大器。
另外,用于LED的电源电路通过独家的低回授分砌式稳压器来提升音质。 配合独家平衡/双单声道放大电路所具备的外部电源,让你用期待的最高品质来享受光学唱头特有的鲜明声音。

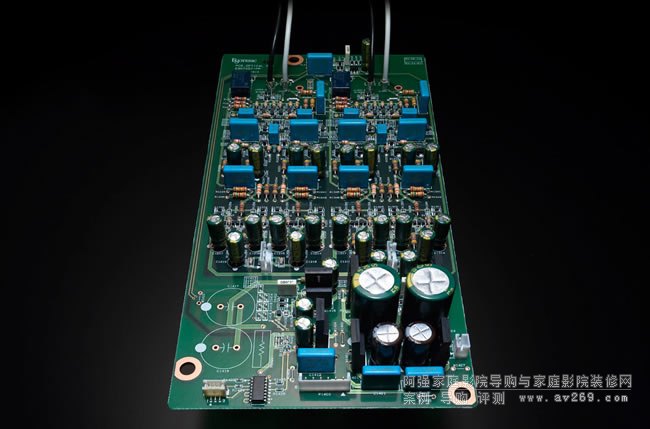

用于光学唱头的平衡/双单声道前级电路
MM /高输出MC专用电压输入 (RCA x1)
针对MM唱头、内建变压器的MC唱头,以及高阻抗MC唱头等具有较高输出电压的唱头,E1配备了1组电压输入专用RCA端子。 输入讯号在接收后直接转为平衡讯号加以放大,因为是跟MC平衡电流输入共用同一个全分砌式主放大电路,所以可以跟使用MC平衡电流输入一样享受到毫无妥协的优异音质。 使用不同的唱头时还可以配合负载阻抗与负荷容量进行设定。
全平衡/双单声道/分砌式架构
处处讲究的可变EQ增益放大电路
来自MC平衡电流输入以及MM/MC电压输入的讯号,都是透过共享的两段式可变EQ增益放大电路来进行放大与EQ处理。 为了追求音质表现自然,采用了CR型的放大方式,也为了追求高音质而坚持使用全平衡/双单声道/分砌式的架构,对元件细心挑选。 增益放大可以配合唱头进行细微调整,大大提高实用上的方便性。

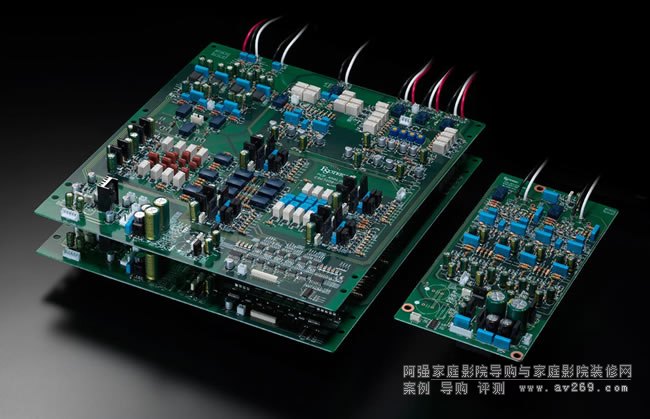

光学唱头专用的全平衡/双单声道/唱头放大器(左) 用于MM/MC的唱头放大器(全平衡/双单声道/分砌式架构)(右)
支持各种EQ曲线
有别于简洁优雅的外观,E1就像专业录音室水平的设备一样可以针对各种EQ曲线进行调整。 内建包含一般RIAA曲线在内的6种代表性EQ曲线(RIAA、Columbia、Decca、NAB、Teldec、AES),可以通过遥控器一键切换,而且还可以针对3种EQ参数(Low Limit、Turnover、Roll-Off)进行个别的客制化调整,最多可以预设4组客制化EQ设定。 各种EQ曲线的参考设定值都可以在使用手册中找到,让你从各种唱片中获得最佳的音质。
让模拟播放更便利的各种功能
按下遥控器上的DEMAG按钮,只要等唱片播放大约30秒就能消除MC唱头或升压变压器的磁化铁心恢复原本的音质,是简单的消磁功能。 其他功能还有超低频滤波器,可以过滤唱片盘不平所产生的低频噪音,以及播放单声道唱片的MONO播放模式。
ESOTERIC-HCLD输出缓冲放大器
投入大量资源、延续自旗舰款前级Grandioso C1X的输出缓冲放大器,采用拥有2,000V/μs惊人高瞬态率的「ESOTERIC-HCLD(High Current Line Driver)」,能将单一讯号线路转换为平行架构,强力又快速地把讯号传送到前级,产生充满跃动感的声音。
ES-LINK Analog
Grandioso E1配备与前级接驳的RCA输出与XLR输出各一组,XLR输出可透过设定切换为ES-LINK Analog输出。 「ES-LINK Analog」是ESOTERIC独家的电流传输方式,与相关支援设备接驳就能重现在录音室直接监听模拟音源的满满临场感。 ES-LINK Analog的传输电流量大约是一般电压传输方式的100倍,能够毫无保留地传输音乐能量,具有超级优异的力量以及深度感和临场感。 而且就原理来说,不会受到连接线材的阻抗影响,所以能够在极高程度维持输入与输出信号的一致性。
ES-LINK Analog=ESOTERIC独家的电流传输方式
ES-LINK Analog是ESOTERIC独家的电流传输方式,只要将支持的器材以此方式连接,就能像在录音室里用模拟混音机回放一样,重现满满的临场感,声音不但充满力量,还兼具极优异的深度和现场感。
音响器材一般都是采用电压传输,依据电压的强弱来传递音乐信号。 相对于此,ES-LINK Analog则是采用电流传输,依据电流的强弱来传递信号。
在一般的电压传输中,为了让输出器材这边的输出阻抗较低,输入器材的输入阻抗会较高,「低输出、高输入」是基本。 换句话说,必须在传输时将电流值压低。 而且根据传输路径(传输线)的电阻(阻抗),传输信号的电压依据欧姆定律(电压=电流×阻抗)的计算会呈现分量衰减,由输入端的器材接收。 加上线材越长阻抗也会变大,影响就会增加。 反之,电流传输时,输出器材的输出阻抗较高,输入器材的输入阻抗较低,形成「高输出、低输入」的电路,跟电压传输时相比,因为讯号传输时的电流值变大,音乐讯号就能被强力传送出去。
另外,电流传输时,来自输出器材的输出电流值会经常和输入器材所接收到的保持相同,想象一下用软管从水龙头送水到水桶的情况,只要软管没有破洞,不管长度如何,从水龙头流到水桶的水量都会保持一致。 同样地,作为传输路径的线材只要没有分成复数路径,输出端的电流全都会抵达输入器材,而且电流值一定会一样,就算传输路径变长也不会改变。 就算是微小的讯号,电流传输也能正确传输,因为有这样的优点,所以测量仪器大多是用这种方式。
ESOTERIC的器材在寻常电压传输时,输出器材端的输出阻抗设计为数十Ω,输入器材端则是100kΩ左右的输入阻抗。 与此相对,使用ES-LINK Analog的讯息收发电路则是变成输出器材端的输出阻抗大约是1kΩ,而输入器材端的以0Ω的输入阻抗接收讯号。
在传输音乐信号的情况下着眼于流过的电流值,跟平常电压传输一样传输相同电平的音乐信号时,ES-LINK Analog传输的电流值会变成电压传输时的大约100倍。 因为电流值较高,所以可以毫无保留地传输音乐能量。
分体式架构
采用分体式架构将电源/控制箱从主机的唱头放大器分离出来,将可能引起振动与噪声的电源、控制以及显示部分集中在另一机箱,让音频能够极为纯净地放大。
超低噪声逻辑控制
将掌管控与显示的逻辑控制部分与电源箱整合在一起,透过物理方式和唱头放大器的主机进行隔离。 而且接驳后所有控制讯号从电源/控制箱到唱头放大器组件主机,都经过大范围的隔离电路让音频电路与用电方面分离,以坚持纯净的重播。
超低噪声逻辑控制
E1的逻辑控制单元负责作与显示,并集成于电源单元中,同时与主单元物理隔离。 此外,所有从电源/控制单元到主单元的控制信号,都通过一个大型隔离电路进行电气隔离,从而避免对音频电路的干扰,确保音质的纯粹重现。
Mechanical Construction
为了实现「重现母带之声」这一无与伦比的设计目标,Grandioso E1的箱体对影响音质的各种振动进行了最佳的控管。 在机壳采用大量厚重的铝合金金属块,而顶板则采用半悬浮结构以获得更加开放的声音表现。
强大的4系统独立电源

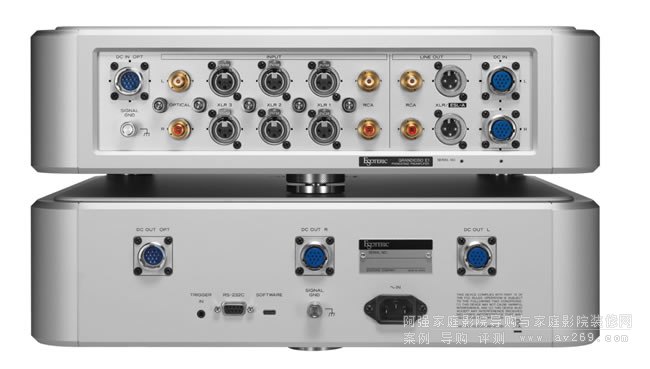

电源/控制箱与主机分离,在唱头放大器罕见地采取了4系统的大规模独立电源架构,并透过三条专用的DC电线与主机连接。
MC/MM唱头放大器的电源,对电源变压器与整流电路完全采用左右分离的双单声道架构。 用于光学唱头的唱头放大器与控制部分也各自设置了专用电源。 因此电源被分为四组独立系统,防止各电路间的相互干扰,成为E1纯净、强大回放能力的后盾。
电源/控制箱
多层结构
机箱采用多片钢板构成的多层结构,将各电路元件分别固定于不同层,以立体的方式配置,让物理相关和用电相关的相互干扰降到最低。
电源部分也将电源电路与安装变压器那层分开,借此抑制变压器的振动传送到电路。 安装变压器的底板以激光进行精密的分条切割加工,再透过ESOTERIC 独家的针尖脚座有效将振动导向外部。

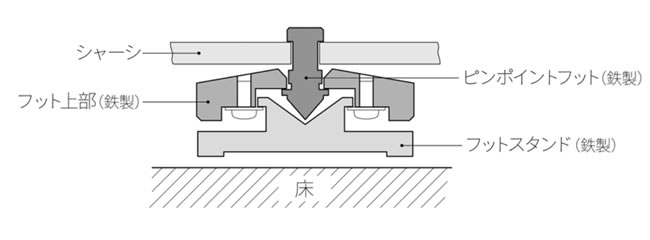

独家针尖抑振脚座(专利第4075477号、第3778108号、第7413773号)
ESOTERIC将脚钉与脚座合为一体的独家专利抑振脚座也获得进一步改良,更加进化了。 脚座悬挂在机箱底板,安置时透过机箱本身的重量让两者结合。 全新脚座上方的圆锥状经过圆锥面加工将机箱与脚座的接触面积降到最小,同时脚座底部藉由环形挖空也只保留接触地面的边缘部分,并透过分条切割加工来分散共振模式。 因为让机箱与脚座以及脚座与地面之间的接触面积降到最小,所以能实现最佳的振动控制,以此获得更锐利的声音聚焦与更加开放的声音。
ESOTERIC 独特脚钉
透过遥控器集中控制
因为将逻辑控制整合于电源箱内来集中控制,所以像EQ曲线等各种设定几乎都能在聆听位置上透过附赠的遥控器来进行远程作。 此外,面板仅保留最基本的按钮,展现简洁优雅的Grandioso才有的面板设计。
经过高度金属加工的铝制遥控器,拥有极高的质感,尺寸就像智能手机一样好拿,并根据不同作情境采用双面配置按钮的实用设计。

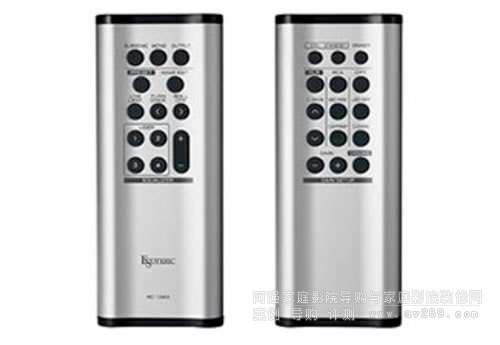

附双面遥控器 RC-1343(正面/背面)
