4K版变形镜头Panamorph Paladin DCR垂直压缩式应用于索尼和JVC投影机

4K版变形镜头Panamorph Paladin DCR垂直压缩式应用于索尼和JVC投影机等投影机，新版本的推出在投射距离上需要更长才可以满足。

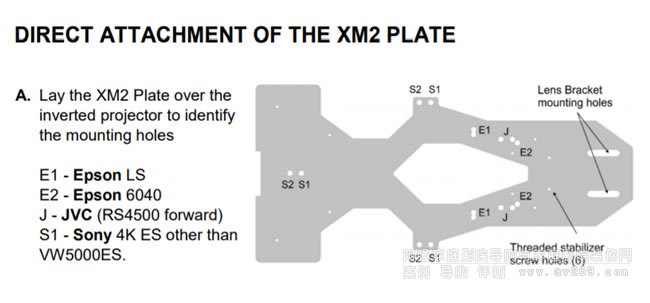

Paladin DCR Lens System安装示意图

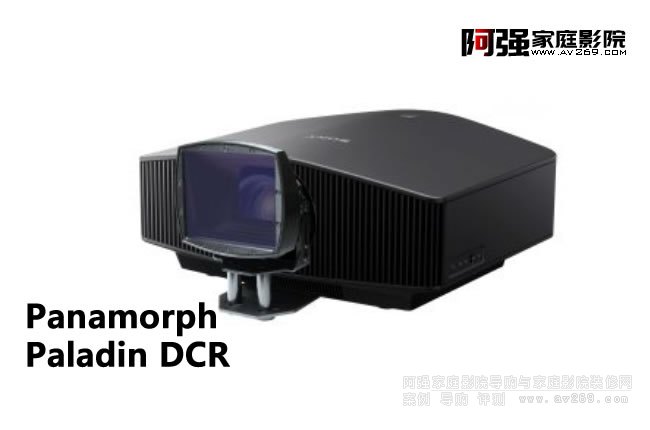

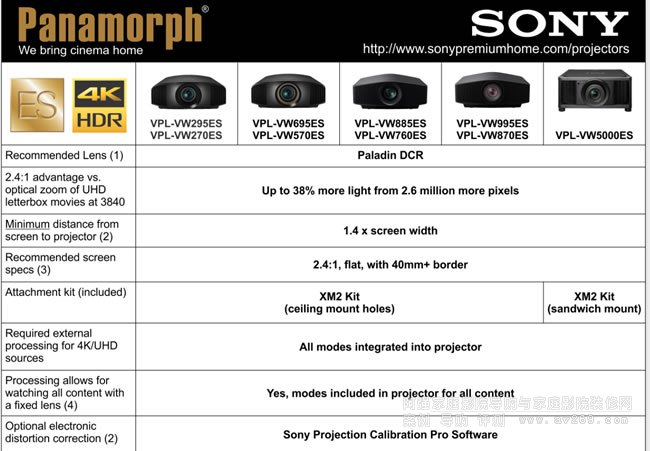

索尼4K投影机对应的Panamorph Paladin DCR变形镜头

变形镜头和投影机在水平位置尽量在屏幕中心，使投影机的投影距离在0.05倍左右，以使图像几何图形尽可能地最佳。
当在垂直位置时。当投影仪安装在屏幕的上边缘（Panamorf徽标朝下）或下边缘（Panamorf徽标朝上）周围时，Paladin透镜的设计效果最好。没有具体标称最佳位置，但远远高于顶部，远远低于底部，甚至在屏幕垂直中心都将很难达到好的图像。
