美国ATI AT543多声道500W后级功放介绍

产品价格参考/台¥49000.00

美国ATI AT543多声道500W后级功放ATI AT543多声道500W后级功放,美国原产,500瓦,3通道,D类放大,全平衡接口,高品质环型变压器,大型铝制散热片。Hypex N-Core NC-500 D 类放大器模块,超低噪音和串扰,更大的动态余量。

功率:500W(8Ω,4Ω)
总谐波失真+噪声(20Hz-20kHz):<0.02%
频率响应:20Hz—20kHz +0,-0.5dB
信噪比:>120dB(A加权,8Ω额定功率)
尺寸(宽*高*深cm):432 x 153 x 394
净重:27KG

由著名的Morris Kessler所创立的ATI,对后级质量提出了相当严苛的要求,ATI自家拥有位于美国南加州的生产工厂,面积达到了50000平方英尺。这么多年来ATI后级均为美国设计、制造、组装,只因他们拥有属于自己的一套严格品质规范,所有后级皆具有经过验证的电路、精心的组装和严格的测试并且每一个过程都严格监控。就是这样的不妥协态度,造就了ATI多年来的业界口碑——高品质与高可靠性,而且AT543NC还具备长达七年的保修服务。

Hypex N-Core D类模块

AT543NC为D类设计,其放大模块为著名的荷兰Hypex公司为ATI所特别定制,Kessler认为,荷兰Hypex能制造出当今最棒的D类放大器。

Hypex为ATI特别定制的NC500 D类模块

AT543NC每声道采用差分桥接输出配置的两块Hypex NC500模块,使其的FTC功率在8Ω时达到了500W,在4Ω时达到了900W,在AT543NC这个价位的后级之中,这样几乎功率翻倍的性能已然算是相当突出。

D类放大器的散热模块其实不大

Hypex NC500模块性能卓越,具备高效率、低输出阻抗、极低噪音,从强劲的参数就可看出,AT543NC实为真正能达到高保真要求的设计。

强力电源设计

Hypex D类模块固然厉害,但是ATI对整机所需的电源提出了更严苛的要求,不采用开关电源设计,而是传统的高性能环形变压器,为了最大限度地提高效率并降低失真,ATI后级具备一种称为“双线绕线”的技术,一次缠绕两根芯线,可确保变压器完美对称,每个声道不仅拥有自己的一组变压器绕组,而且还拥有独立的整流器和存储电容器。

AT543NC拥有两只环形变压器,其中最大的950kVA环形变压器为提供两个声道的供电(独立绕组),剩余一个650kVA环形变压器为单通道供电。

安全、性能两不误

AT543NC是ATI第一批使用微处理器控制来启动延迟并具备自动交流电源识别和配置功能的ATI放大器,开机后先自动检查与识别90-135V或200-260V的电源电压,才会慢慢启动,以保护扬声器。

特别定制的软启动电路,能最大限度地减少任何导通功率浪涌,开机过程完成后,前面板开关将完全点亮,STANDBY LED等完全关闭,放大器将进入正常播放模式,还具备完整的防止过载、直流故障、过压或过热的保护侦查电路。

“睡眠”电路

AT543NC除了开机保护电路之外,还有集成的“睡眠”电路新设计,当你看完电影之后,就算忘记关AT543N或者放置在隐蔽机箱懒得去关也没问题,大约10分钟没有输入信号时,STANDBY LED指示灯会自动亮起,表示放大器已进入睡眠模式,在这个模式下,内部进程缩减后功耗降到非常低。

当有任何输入信号再次出现时,STANDBY LED将关闭并立即恢复正常播放模式,在如此高效率的睡眠设计下,其实AT543NC并不需要触发线控制,但是AT543NC还是保留了远程触发输入使用REMOTE TRIGGER插孔,以便用家连接兼容的前级放大器,支持3-24 V DC连接规格。

可靠的工艺要求

其实在ATI的所有后级放大器产品中,都会使用高质量的双面FR-4玻璃环氧树脂电路板。双面电路板地设计,不仅可以承受比单面电路板多两倍的电流,还可以使电路板上的元器件拥有更牢固可靠的连接性能。

将电路板的两个表面上的元器件固定到焊点,以及元件引线所插入孔的内部等,处处体现着高水准的生产工艺。

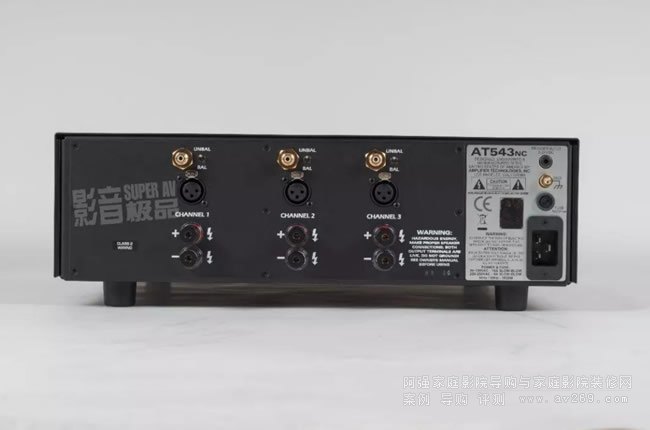

独立的机内安装输出/输入插孔也是ATI多年来的优势,AT543NC所有的镀金RCA接口、XLR接口、扬声器端子等,全部直接安装在后面板上,不与放大电路板相连。

虽然这样会让安装变得更复杂,成本也高了一些,但是这样能让连接部分独立出来,更加牢固地安置于机箱中,并且即使是暴力插拔也不会对放大器模块造成不必要的影响。

AT543NC的外观虽然看起来平凡朴素,但低调的机箱外壳仍然拥有ATI的严格处理。

AT543NC的坚固机箱由18-8不锈钢制成,采用聚四氟乙烯涂层表面处理,防止划伤和防止腐蚀,相当耐用。

AT543NC为全被动式散热设计,D类放大模块的上方为蜂窝式机箱散热孔设计,在其散热鳍片的正下方,则为外露式设计并且安装紧固,如果你托起后级看底部,可以直接看到外露散热片,以强化散热性能,故此,笔者不建议用家使用其他器材紧贴AT543N机箱上下任何部分,以免无法得到合理的散热空间。

20A IEC电源接口也是ATI的经典设计,虽然有些用家表示这样对通用发烧线材的更换相对不太友好,但是这样的设计,正是ATI为了防止用家不恰当使用太细而低电流的通用电源线。

AT543NC为大电流设计,所以干脆锁定为20A IEC电源接口,好让用家乖乖地找到大电流电源线来匹配,因为20A IEC电源接口的电源线绝对不会是低电流设计。

快狠准

AT543NC控制力、驱动力之强,速度之快,实在是让笔者难忘,即使是密闭式双8英寸低音单元设计的扬声器,也能轻松驾驭,笔者甚至感觉AT543NC推动双10英寸低音单元甚至更大点尺寸的扬声器,才能好好发挥其驱动力。

在许多电影的观看中,笔者引入另外一台8Ω时功率相仿的AB类后级来进行比较,发现AT543NC的声音速度非常快。

在《叶问3》最终的拳脚大战中,会发现AT543NC从出拳到撞击的声音会更加的果断和连贯,整个碰撞是瞬间完成的、是融为一体的,并且声音同样的具备重量感。

在一些枪击的片段中,如《敦刻尔克》、《夜色人生》、《艾利之书》等等皆可发现AT543NC速度之快,金属感之强烈。

例如4K电影《敦刻尔克》的船舱射靶练习场景中,子弹洞穿船板的速度是非常快的,若是另外一台AB类的后级,那种瞬间破掉铁皮的金属质感,其实是没有AT543NC那么有冲击感的,甚至可以说是分层而软掉的,而AT543NC可以把子弹瞬间打破的强烈冲击感表现出来,这种属于D类的速度,确实是电影观影中的必备要素。

AT543NC的优势有很多,阻抗越低功率越大的强控制力就是它的相近价位优势之一,4Ω达到900W,让AT543NC驱动几款扬声器的时候,总感觉它对声音的诠释有条不紊,特别是激烈的交战场景,所有声音的远近定位更加清晰,而且重要的是,虽然为D类设计,但是AT543NC的高频是细腻而耐听的,这是电源优化、D类新设计以及大功率等等所带来的综合感受。

AT543NC令人难忘的还有背景宁静度,其拥有漆黑的背景,让前三声道的所有细节都相当容易捕捉,再结合细腻耐听的高频,可以说AT543NC综合水平之高,绝对不是大家认为以往听到的D类感受。

总结

AT543NC爆发力强、速度快、声音连贯、声音重量感充足、背景安静而且高频是细节丰富而细腻,但是因为这是非常连贯的速度感,AT543NC不会带给你以往某些慢悠悠的AB类所呈现的“层次”,如果你有大尺寸前三扬声器,而且嫌声音收放不够迅速的话,AT543NC或许能帮到你,把厚度与速度达至满意的效果。

功放参数

输入阻抗:20kΩ每相平衡

输入灵敏度:2.35V(500W/8Ω RMS)

增益:28.5dB

功率输出(8Ω):

500W(20Hz-20kHz,<0.02%THD)

550W(1kHz,0.02%THD)

600W(1 kHz,1%THD)

功率输出(4Ω):

900W(20Hz-20kHz,<0.02%THD)

950W(1kHz,0.02%THD)

1000W(1 kHz,1%THD)

失真:

0.02%(THD + N,20 Hz - 20 kHz)

0.005%(THD + N @ 1 kHz,1W)

互调失真:小于0.03%(SMPTE或双音)

频率响应:±+0,-.5 dB,5 Hz至20 kHz,独立于负载

阻尼系数(8Ω):>2000(100Hz)、>800(up to 20kHz)

阻尼系数(4Ω):>1000(100Hz)、>400(up to 20kHz)

信噪比:123 dB(A加权、以额定输出为参考)

转换速率:大于每微秒60V

触发输入:3-24V DC

尺寸:432×150×394毫米(宽×高×深)

电源要求:

117V AC(90V-132V)50/60 Hz

230V(200V-260V)50/60 Hz

功耗:小于1W(待机); 1800W(峰值
