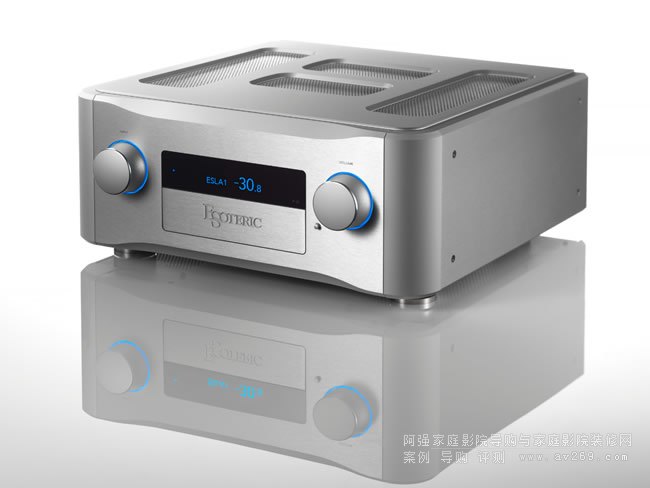

二嫂Esoteric F-01,A类立体声功放介绍

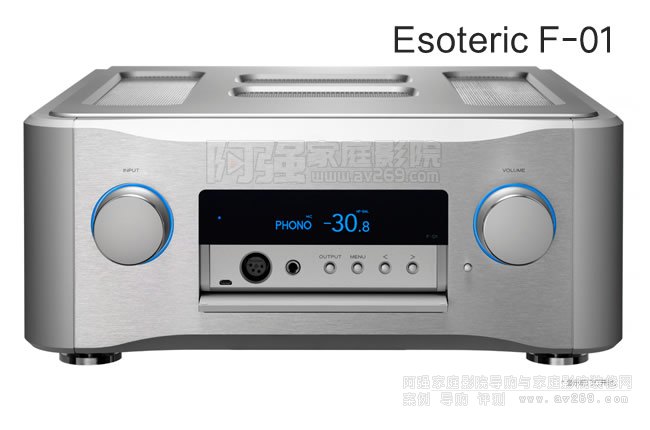

二嫂Esoteric F-01立体声功放您想要的“最好的”二嫂Esoteric集成放大器 – 新的 F 系列集成放大器是一系列旨在实现您理想的技术的巅峰之作。
全新 F 系列集成放大器融合了旗舰 Grandioso “X” 版的所有前置放大器和功率放大器开发,提供出色的音乐性,在单个集成放大器中捕捉音乐的丰富质感。尽管 F 系列是一款集成放大器,但它提供了全面的质量和性能,这将是所有独立放大器用户羡慕的对象。F 系列是 Esoteric's K 和 N 系列数字播放器所有者一直在等待的集成放大器,它突破了集成放大器技术的界限。

二嫂Esoteric F-01主要特点
[前置放大器部分]
Grandioso C1X 直线中的完全平衡双单声道前置放大器
“超保真衰减器系统”,由Esoteric开发的步进衰减器电路
音量可通过我们专有的衰减器模块“UFA-1792”以 0.1dB/1,120* 步长调节 *前置放大器增益设置:+12dB
3 个输入“ES-Link Analog”,一种独特且专有的电流传输系统
两个耳机输出(平衡 4 针 XLR / 非平衡 6.3 毫米),内置全平衡双单声道耳机放大器
双单声道唱机级前置放大器 (RCA x 1, MM/MC)
3 段平衡音调控制,每个输入源可独立调节
ES-Link 模拟 (x1) /XLR (x1) 前置输出,用于连接 S-05 作为外部电源 amp扩音器
专用直流电源连接器,用于连接内置前置放大器专用的外部电源(稍后发布)
前置放大器增益可以分 4 级 (0/+6/+12/+18dB) 进行调整,以匹配连接的功率放大器
[放大器部分]
基于Grandioso S1X的简单直接的电路设计理念
A 类 30 WPC/8Ω
出色的电源线性度和驱动功率 (60 WPC/4Ω)
功率整流和平滑电路的所有级均采用双单声道设计
强大的双极晶体管 3 并联推挽配置
巨大的940VA EI铁芯电力变压器
与通道无关的Grandioso级定制块状电容器(10,000μF x 4/通道)
定制波浪形散热器,减少峰值谐振
[其他功能]
可独立调节的输入增益(±18dB;0.1dB步进)
L/R 通道平衡(0.1dB 步进)
视音频直通输出(音量旁路)确保与视音频系统无缝共存

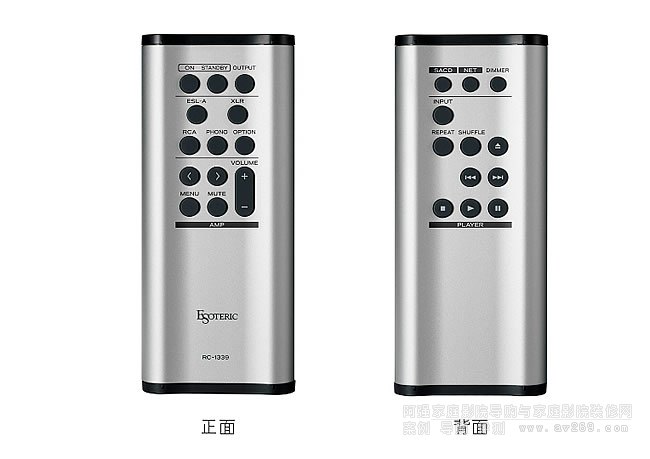

铝制机身遥控器(RC-1339)也可用于操作Esoteric的SACD播放器和网络播放器
可以对显示的源设备名称进行编程
静音、调光和自动显示关闭功能
控制功能(RS-232C、触发输入/输出)

F-01 在功能和音质方面都比之前的 F 系列有了显着升级,融合了旗舰 Grandioso C1X 前置放大器开发的多项新技术。大型平衡双单声道前置放大器可与单独的前置放大器相媲美,标配三个 ES-Link 模拟输入,允许从 Esoteric K/N 系列数字源播放器输入我们专有的基于电流的信号,以获得现场聆听体验,就像直接从录音室模拟控制台监听一样。新款F系列还采用了独特的“超保真衰减器系统”,前置放大器的电源部分也得到了进一步的升级。其他关键前置放大器功能包括完全平衡的耳机放大器、双单声道唱机级前置放大器和高质量的 3 段平衡音调控制。

F-01 还可以通过将 S-05 功率放大器连接到 ES-Link 模拟前置输出来扩展为多放大器系统。为了获得更高的音质,可以连接专用于前置放大器的可选外部电源单元(即将公布)。这种独特的设计似乎与集成概念相矛盾,证明了 F-01 的高扩展性,并且最好地证明了内置的全平衡双单声道前置放大器在设计时毫不妥协地强调质量。

平衡双单声道前置放大器
– 独特技术 –

超保真衰减器系统

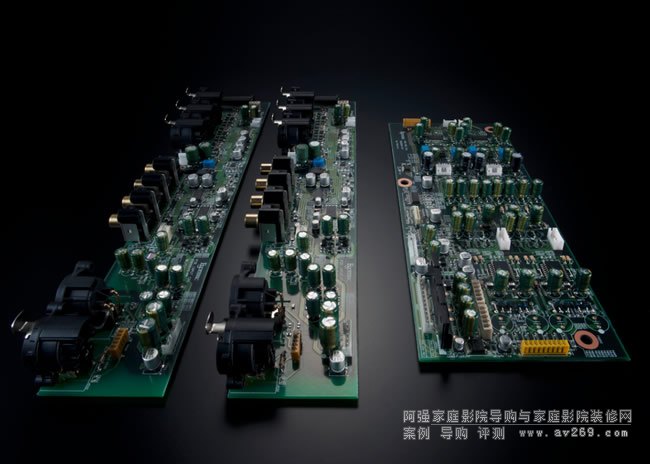

在前置放大器设计中,音频信号的幅度与有源衰减器的电源电压成正比。换言之,电源电压低的系统将无法提供足够的音频信号幅度,从而导致动态范围受到抑制,信噪比不利。前置放大器的核心是衰减器电路,采用Grandioso C1X中使用的“超保真衰减器系统”。这种专有的 Esoteric 系统采用高电源电压设计,以最大限度地提高动态性能并大大提高信噪比。此外,尽管它是步进衰减器电路,但 0.1dB/1,120 步(超过典型前置放大器步长数的 10 倍)可实现丝般平滑和细致的音量调节。左右前置放大器输入板(左侧和中间)和前置放大器板(右侧)是完全独立的。电源整流板和逻辑控制板独立于前置放大器,进一步增强声音纯度。

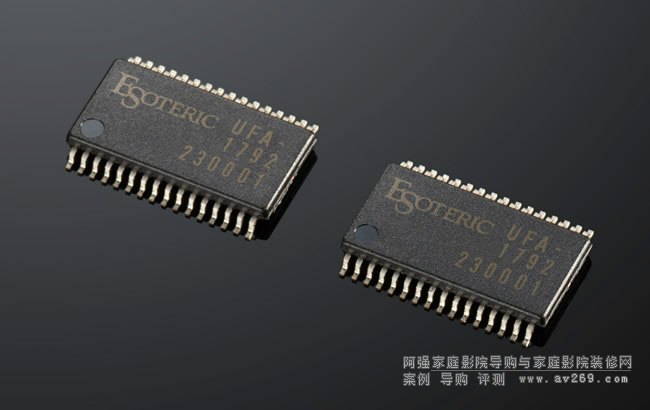

UFA-1792步进衰减器模块是深奥的专有模块,采用先进和超现代的工艺技术设计。为了达到0.1dB的惊人精细步进,内部的无数电阻器都是在最严格的质量控制下制造的。深奥的工程师毫不妥协地检查了所有材料、电路模式和布局,并为模块内部的每个电路块创建了独立的电源/接地信号路径,以实现高性能和高音质,这是现代前置放大器模块设计的基准之一。Esoteric 开发的步进衰减器模块“UFA-1792”

强大的电源,决定前置放大器的质量
毫不夸张地说,前置放大器的质量是由其电源的质量决定的。
遵循Grandioso C1X的理念,电源部分有一个单独的电源变压器绕组和一个专用于前置放大器的整流板,以提高声音纯度和驱动功率。此外,音频整流电路完全独立于逻辑控制部分,以防止噪声污染。功率整流器在并联配置中使用我们自己的 Grandioso 定制电容器。电流可以以时间差异的方式对多个电容器进行充电/放电,确保始终为前置放大器提供稳定、清洁的电源。此外,虽然F-01是集成放大器,但内置前置放大器可以连接外部电源(稍后发布),使用户能够享受到接近Grandioso C1X的音质,后者具有单独的电源。

ES-Link Analog – 我们专有的电流信号传输
ES-Link Analog是一种独特的电流传输方法,可消除电缆阻抗的影响,保持声音保真度和质量,这是信号传输中最重要的因素。3 个 XLR 输入可在 ES-LINK 模拟和标准 XLR 之间切换。前置输出还配备了两个系统,ES-Link Analog和XLR,因此可以使用ES-Link Analog连接完成与信号放大最后阶段的连接。

ES-Link Analog – Esoteric独特的电流传输 ES-Link Analog是Esoteric专有的电流传输
方法。通过连接支持此方法的设备,可以再现声音,就好像直接从录音室的模拟控制台播放一样。ES-Link Analog 的声音特征强大、生动且立体。

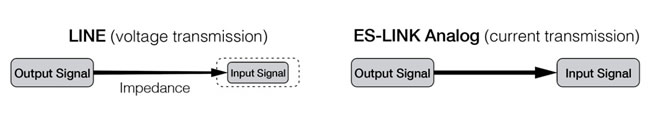

在常规的电压传输中,源器件的输出阻抗较低,而目标器件的输入阻抗较高。换句话说,信号传输所需的电流往往保持在较低水平。

此外,由于传输路径(互连电缆)的电阻分量(阻抗),传输信号的电压在传送到目标设备时会衰减欧姆定律(电压=电流×电阻)计算的水平。因此,电缆越长,电阻就越大,对信号有重大影响。

相反,在电流传输中,源器件的输出阻抗高,输入器件的输入阻抗低,从而形成“高输出,低输入”电路,信号传输时电流水平保持高于电压传输时,从而实现强大的音频信号传输。

此外,在电流传输中,源设备输出的电流电平始终与目标设备上的电流电平匹配。想象一下,使用软管将水从水龙头输送到水桶。只要软管上没有孔,无论软管的长度如何,水龙头中的水量都会始终流向水桶。
同样,如果作为传输路径的电缆没有分成多条路径,则来自源设备的所有电流都将传递到目标设备,并且即使传输路径更长,流动的电流值也将始终相同。

电流传输广泛用于测量精确信号的测量仪器中,即使是最小的信号也能准确传输,这种优势显而易见。
Esoteric 产品的常规电压传输阻抗在输出电路上设计为几十欧姆,在输入电路上设计为约 100k 欧姆。相比之下,ES-Link Analog的输出/输入电路在输出电路上设计为约1kΩ,在输入电路上设计为0Ω。

如果我们关注传输音频信号时流动的电流值,则在与正常电压传输相同的水平下传输音频信号时,ES-Link Analog传输的电流水平大约比电压传输中流动的电流水平高100倍。因此,高电流水平允许传递音乐的全部能量。

超低噪声逻辑控制
控制操作和显示的逻辑控制部分位于前面板,与放大器模块隔离。与前置放大器部分的连接使用光电耦合器,将控制信号转换为光信号并传输,隔离器用于提供物理和电气隔离。此外,除运行期间外,CPU 完全关闭,以免干扰处理音频信号的电路。

音量设置在电源关闭时自动复位为零,在电源打开时自动恢复原始设置,无需在打开或关闭电源时调节音量。其他功能包括切换输入时音乐信号的淡出/淡入。我们的目标是创建一个优雅且有趣的高质量用户界面。

无损输入开关
音乐信号输入切换已从传统的机械继电器系统更改为 FET 元件开关。这消除了接触点中使用的稀有金属对音质的影响、运行噪音以及机械继电器不可避免的音质随时间推移而下降的影响。结果是纯净的音色,具有高端前置放大器所需的透明度。

二嫂Esoteric F-01立体声功放

平衡双单声道前置放大器
– 高级功能 –

平衡双单声道耳机放大器
耳机放大器是之前 F 系列的重大演变。为了以卓越的再现质量应对新的聆听风格,Esoteric 集中其放大器设计技术和智慧,以达到最高峰。电路设计是遵循线级前置放大器设计的完全平衡双单声道设计,具有平衡输出(4 针 XLR)和非平衡输出(6.3mm)。凭借其 600mW 的完全平衡功率输出(进入 32Ω 负载),这款最高级的耳机放大器可有力地驱动高阻抗耳机,并具有充足的动态余量。放大器增益还可以在0至+18dB范围内以3dB的增量进行调节,以与连接的耳机相匹配。

双单声道唱机级前置放大器
F-01 还具有双单声道唱机级前置放大器 (MM/MC) 和独立的 L/R 电路,可对模拟播放做出高质量的响应。左右电源也是独立的,确保了完美的通道分离。

3 波段平衡音调控制(高音/中音/低音)
音调控制配置了平衡的双单声道电路,专注于作为高端设备的质量。可以调整音质,而不必担心声音退化。可以为每个输入源单独预设音调控制。高音和低音可以进行微调,而不会显着降低音源的原始声音,方法是将可变带宽的中心频率移动到比平时更高/更低的点(14kHz /63Hz),假设与宽频高端扬声器结合使用。可以以0.5dB的步长进行精确控制,最大范围为±12dB。当设置为负侧并与音调旁路模式结合使用时,中频带 (630Hz) 也可以用作响度预设。

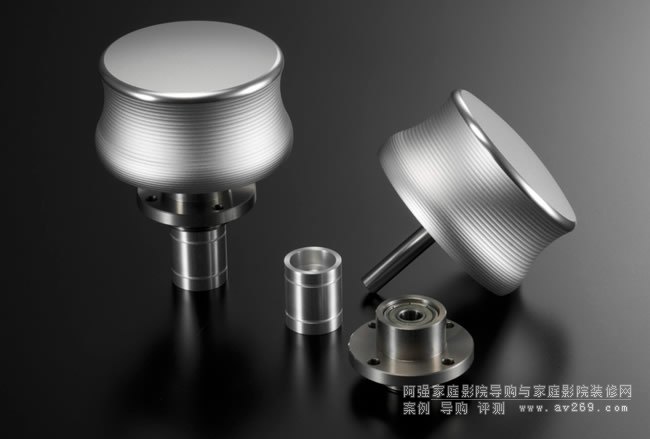

高精度滚珠轴承控制旋钮
音量和输入选择器使用与 Grandioso 前置放大器相同的轴承机构。您可以享受流畅的模拟感觉,而不会出现核心抖动。大音量/选择旋钮象征着这款集成放大器强大的驱动能力,由实心铝加工而成,不遗余力。精细的加工纹理,因表面而异,精美地突出了设计感,增强了奢华感。音量和输入选择旋钮还分别用作静音和电源开关,前面板上的按钮数量保持在最低限度,以追求极简主义美学。

双单声道功率放大器
– 设计概述 –

随着旗舰 Grandioso M1X 和 S1X 功放的诞生,深奥功放设计平台得到了彻底更新。
M1X单声道和S1X A类立体声功放以其通透、细腻和动感的声音吸引了世界各地的发烧友,并成为高端功放的新标志。
F-01 的功率放大器部分遵循 S1X 的电路设计理念,采用 30 WPC/8Ω A 类设计。

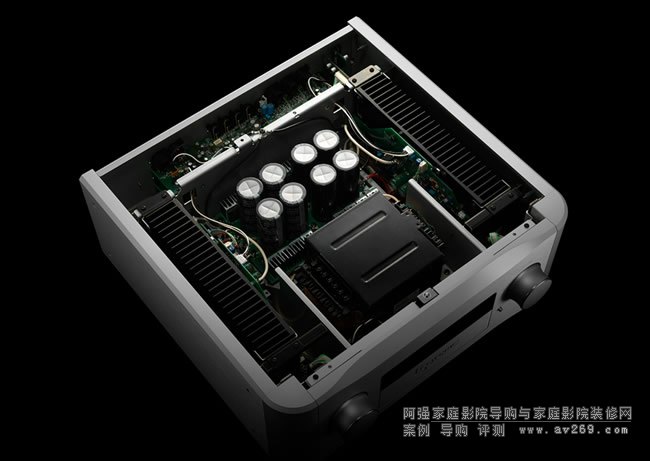

对于放大器来说,电源电路的大小是直接影响性能的最重要点。F-01 为电源整流和平滑电路的所有阶段配置了双单声道电源,并配备了一个巨大的 940VA EI 核心电源变压器,可与单独的放大器相媲美。此外,S1X功放所培养的先进工程的“减法美学”体现在功放设计的每一个细节中,包括简单明了的电路设计,可实现丰富的谐波(泛音)再现,以及通过降低内部阻抗实现强大的扬声器驱动能力。新的F系列被设计为在驱动能力和音质方面达到质量的巅峰,与单独的功率放大器一样好。可与独立放大器相媲美的强大电源

对于不断需要大量电流的放大器来说,电源是实现丰富声场的最重要组件,而 F-01 凭借独特的电源设计,融合了 Esteric 的大量专业知识,拥有极其动态的音乐表现力。

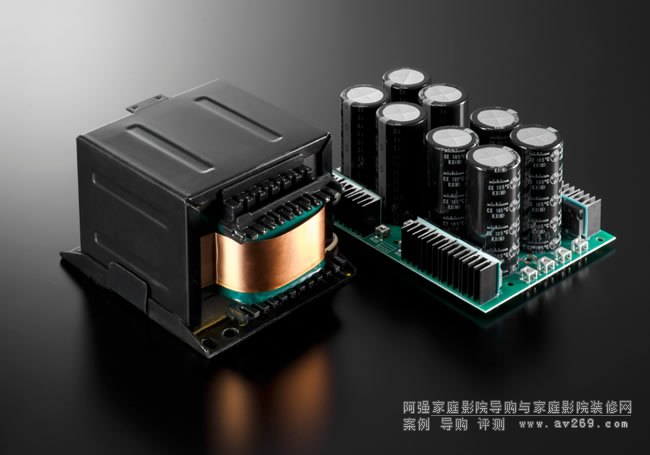

大型裸装电源变压器
F系列使用可安装的最大EI变压器。通过使用比产品最初需要的变压器大得多来满足其输出功率,F系列能够很好地跟踪电源的动态变化,从而产生动态和开放的声音。此外,抑制变压器振动也会抑制电流。因此,变压器裸露安装,没有外壳。双单声道配置中的功率整流电路

除非声源是单声道的,否则左右音乐信号是不同的。功率整流电路为双单声道,独立于左右声道,避免相互干扰,实现清晰的通道分离和分辨率。

多个电容器并联
还特别注意电源整流系统。使用Grandioso级的高质量定制电容器。采用双单声道和并联配置,每通道四个10,000μF电容。电容器通过时差并联工作,以稳定电容器的电流充放电,从而始终确保所需的大电流供应。

少即是多

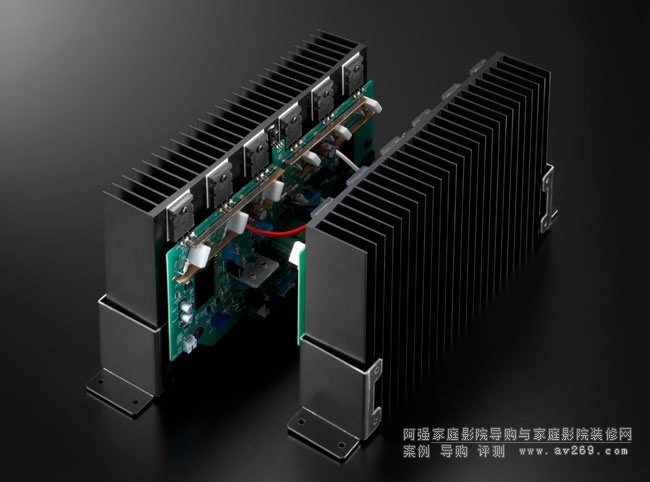

在F系列中,从前置放大器到功率放大器的信号路径尽可能短,双极晶体管3并联推挽放大器电路非常简单。
相位补偿电路是最小的单极配置,输出级是无线圈设计。通过最小化NFB(负反馈),该电路增强了音乐的动态。极简主义的电路理念允许保留信号链中最重要但容易丢失的谐波(泛音),并像真实声音一样再现音乐。
放大器会产生大量热量,内部温度稳定性极为重要。为此,我们优化了温度补偿电路的位置和电路,以稳定整个放大器模块的温度。这有助于加快电源接通后空闲电流的稳定,并使晶体管以最佳性能运行。

低阻抗

基板轨道采用105μm厚壁铜导体,这是内部信号传输质量的关键。功率级的 8 个母线由 1.0 mm 高纯度 OFC 材料豪华制成。从一次侧到电源部分、驱动级等的重要布线,采用螺钉连接的超粗电缆连接,以消除连接器损耗。扬声器输出部分使用不带机械触点的 MOS FET 开关。每个细节都经过精心设计,以降低内部阻抗。因此,该放大器甚至能够处理大直径低音扬声器,并具有出色的驱动性能(阻尼系数:500),可轻松达到低频范围的极限。

机械完美

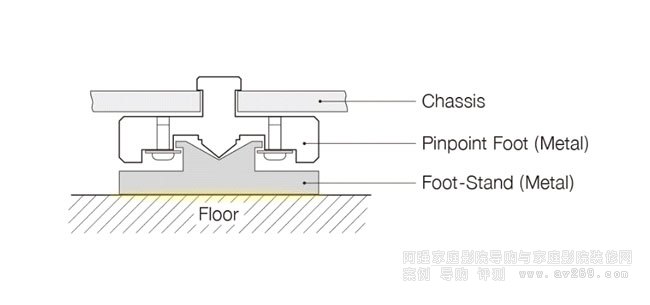

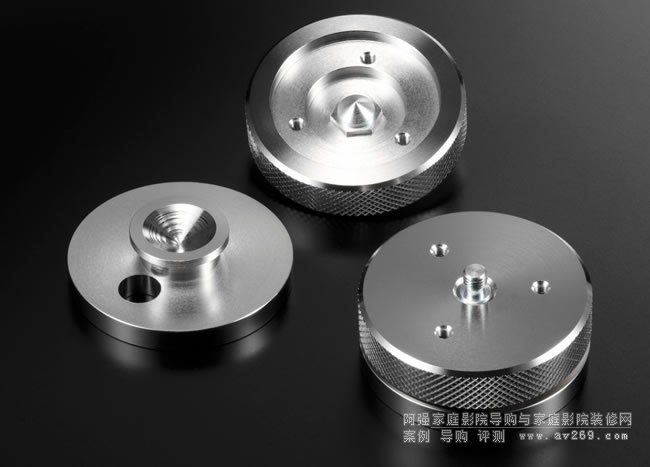

为了实现“再现主声音”的单一设计目标,F-01底盘以最佳方式控制所有影响音质的振动。F-01 的机械工程就像一级方程式赛车一样,刚性和灵活性之间的平衡被推到了极限。总质量为32公斤的重型结构,对于集成放大器来说是前所未有的,显示了产品的丰满度和完整性。外壳需要刚性,大量使用铝块以确保不共振。另一方面,顶板采用半浮动结构,可发出开放的声音。Esoteric独特的专利隔离脚,集成了钉子和碟子,还具有特殊的结构,以减少机械应力。此外,放大器模块的大散热片具有独特的波浪形状,可分散鳍片的峰值谐振。灵活的系统可升级性

F系列在单独的放大器类别中达到了完美的水平,可用于各种系统升级,超越了集成放大器的极限。

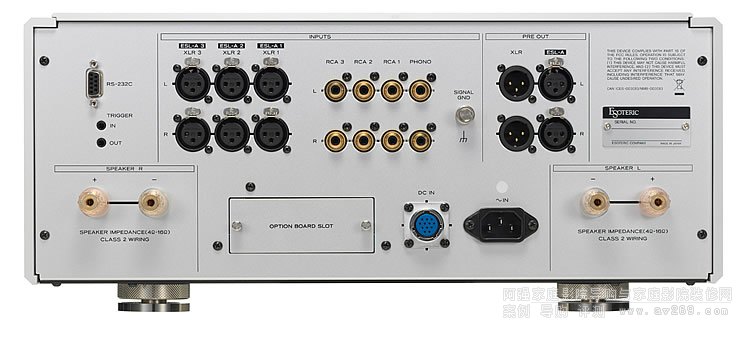

通过将 S-05 A 类放大器连接到预输出(XLR/ES-Link 模拟),可以构建一个多放大器系统。为了提高前置放大器的质量,可以连接外部电源(单独出售)。
还有一个用于添加选项板的插槽。上一代 F 系列型号的两个选件板(DAC 板 OP-DAC1 和 ES-Link 模拟输入板 OP-ESLA1)与此插槽兼容。

其他特性

可独立调节的输入增益(±18dB;0.1dB步进)
L/R 通道平衡(0.1dB 步进)
视音频直通输出(音量旁路)确保与视音频系统无缝共存
铝制机身遥控器(RC-1339)也可用于操作Esoteric的SACD播放器和网络播放器
可以对显示的源设备名称进行编程
静音、调光和自动显示关闭功能
控制功能(RS-232C、触发输入/输出)

规格说明
喇叭输出
额定输出功率 30W + 30W (8Ω, A类) 60W + 60W (4Ω)
兼容扬声器阻抗 4Ω
喇叭端子 1套(左/右)
模拟音频输入
ES-Link 模拟/XLR 3对
输入阻抗 10kΩ
RCA公司 3对
输入阻抗 10kΩ
唱机 1 对(MC/MM 可切换)
输入阻抗
毫米 47kΩ
司仪 100Ω
模拟音频输出
ES-Link 模拟 1对
.XLR 1对
输出阻抗 100Ω
耳机输出
标准 6.3 毫米 (1/4) 立体声插孔 1
4 针 XLR 插孔 1
最大有效输出
失衡 300mW + 300mW (输入32Ω)
平衡 600mW + 600mW (输入32Ω)
适用负载阻抗
不平衡 16 至 600Ω
平衡 32 至 600Ω
外部控制
RS-232C接口 1
直流触发输入 (TRIGGER IN) 1 个(3.5 毫米单声道迷你插孔)
直流触发输出 (TRIGGER OUT) 1 个(3.5 毫米单声道迷你插孔)
常规
电源
美国/加拿大的模型 交流 120V,60 赫兹
欧洲/香港车型 交流 230V,50 赫兹
功耗 250W 215W
(无光缆)
待机功率 0.3W(RC-232C关闭时) 0.6W(RC-232C开启时)
外形尺寸(宽×高×深) 445 × 191 × 471mm(包括突起部分)
重量 32.2千克
随附配件 电源线 × 1
遥控器 (RC-1339) × 1 电池 (AA) × 2
毛毡垫 × 4
用户手册 × 1 保修卡 × 1

音频性能
频率响应 10Hz 至 100kHz(0dB/–3.0dB,1W 输出)
信噪比 104分贝 (IHF-A)
Tota 谐波失真 0.008%(1kHz,8Ω,30W)
阻尼系数 500
PREOUT 信噪比
XLR、RCA 输入 110dB (1V 输出)
唱机MM输入 97dB (1V 输出)
唱机MC输入 78dB(1V 输出)
获得
前置放大器 最大 18dB(可调,音量最大时)
功率放大器 28.5分贝
音调 cotrol
高音 ±12dB (14kHz)
中间 ±12dB (630Hz)
低音 ±12dB (63Hz)
