埃克思智能主机WMS-C3是针对影音智能化控制而量身设计的一款影音中控主机，采用工业级核心处理器搭配实时操作系统，为7 x 24小时不间断稳定运行提供了保障。WMS-C3通过丰富的控制接口将所有的影音及周边设备有效地集成起来，便于用户更好地统一管理与控制家庭影院室内的各种视听影音设备，如：功放、音响、播放器、影碟机、投影仪、投影幕、高清电视等，以及室内各种空调、地暖、新风、窗帘、观影椅等环境设备。WMS-C3中控主机支持HDMI控制界面输出，配合遥控器或APP（ANDROID、IOS支持）即可以轻松操控。简单快捷的安装接线方式、傻瓜式的配置流程，协议库云端一键下载，埃克思力求360°从心出发，为工程人员赋能减负，为客户提供便捷、舒适、可靠的产品与服务。未来，期待与您相伴。
参数
| 基本信息 | |
| 中文名称 | 影音专用中控主机 |
| 英文名称 | Media Controller |
| 型 号 | WMS-C3 |
| 电气参数 | |
| 工作电压 | DC +5V |
| 工作电流 | <2A |
| 接口 | |
| 网络接口 | 2路，RJ45（10/100M） |
| RS232接口 | 4路，DB9公头 |
| 红外输出 | 6路，3.5mm音频接头 |
| 干接点输入 | 4路，3.81mm端子 |
| 干接点输出 | 4路，3.81mm端子 |
| USB接口 | 1路，USB-A |
| UHDMI输出 | 1路 |
| 电源输入 | 1路，DC接头 |
| 天线接口 | 2路，SMA接头 |
| CAN-BUS | 1路，3.81mm端子 |
| 环境参数 | |
| 工作温度 | 0℃~+45℃ |
| 贮存温度 | -10℃~+60℃ |
| 湿 度 | 10%~95%（室内环境,无冷凝） |
| 其他信息 | |
| 尺 寸 | 370x195x64（LWH,mm） |
| 重 量 | 4.56kg |
| 材料成分 | 铝合金材料外壳 |
| 安装方式 | 外摆 |
| 调试方式 | CAN-BUS扫描自动发现 |
功能特点
支持多平台多终端移动客户端同时登录并操控。
可扩展CAN-BUS总线接口，是AIKS版本的APP软件与CAN-BUS系统之间的通讯网关。
提供丰富的硬件接口(RS232、RJ45、IR、DI、DO、IP)。
应用数据(房间、设备)同时保存在主机和云端，重新下载APP登录主机后自动同步数据。
上电后自动发现和扫描CAN-BUS下位机设备，轻松管理和配置。
支持HDMI输出(1080P)，配合遥控器实现设备控制和场景切换。
4路干接点输出控制接口，可接入2扇电动窗帘或电动投影幕帘的控制。
4路干接点输入检测接口，可实现灯光控制或者接入红外探头实现感应触发情景和灯光。
6路完全独立红外转发接口，完美支持多个红外设备的独立控制。
自主发明专利IET场景处理引擎，可通过图形化的界面轻松设置各种场景执行逻辑。

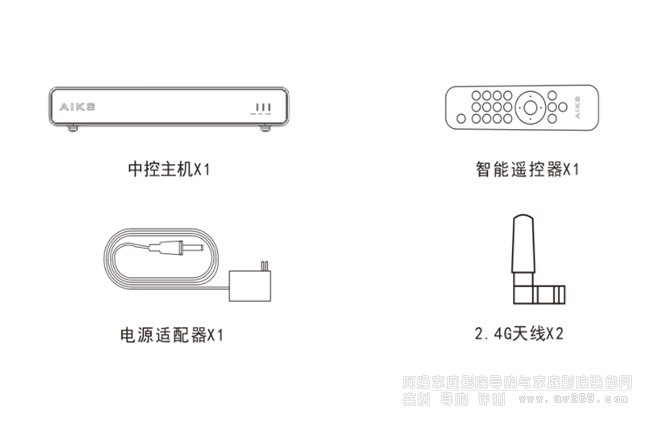

包装内容
中控主机 x 1
智能遥控器 x 1
电源适配器 x 1
4G天线 x 2
注意：请仔细检查包装内设备及其配件，如有出现运输过程中设备损坏如或配件不完整，请及时与经销商联系。
使用说明

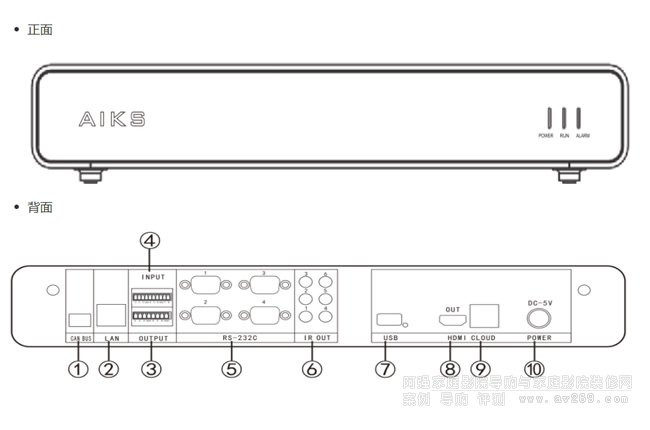

接口示意

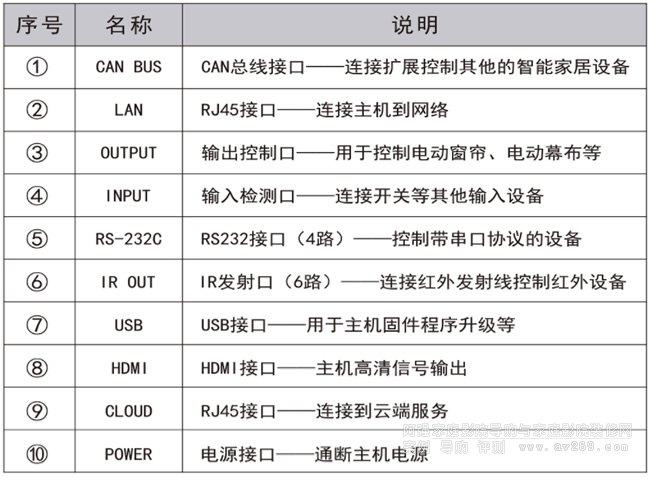

接口说明

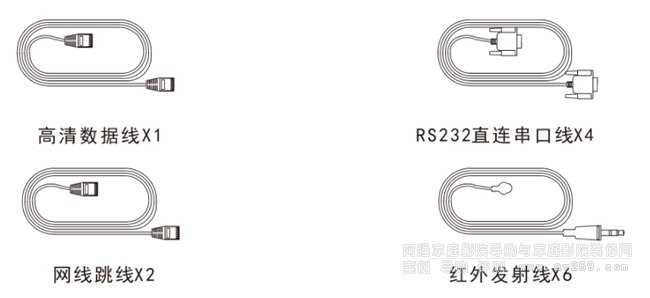

需要准备的其他配件或工具
HDMI高清数据线用于输出主机中控界面，接入功放的HDMI输入口。串口线和红外发射线用于连接功放、播放器、机顶盒等控制设备，根据接入设备的不同选择相应线材;网线用于连接主机到网络。

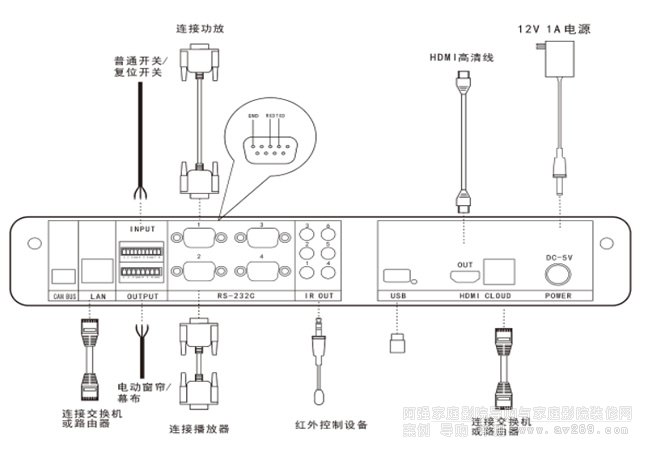

安装步骤

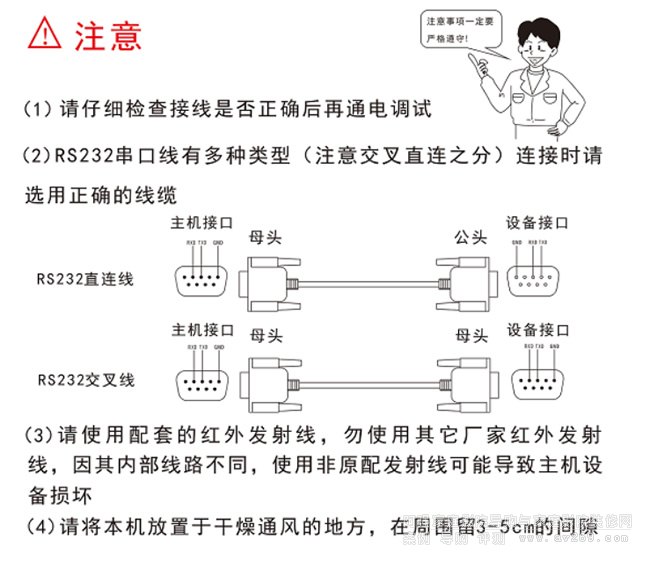

用RS232串口线将播放器、功放、投影等串口控制设备连接到主机上。（注: 本设备需要连接DB9母头）
将红外转发线的3.5mm接口端插入到主机的IR发射口，发射灯端粘贴到受控红外设备的红外接收口附近。
连接电动窗帘、电动投影升降架、电动幕布等到OUTPUT口。1-2公共端为COM1，3-4公共端为COM2，COM1和COM2互通。
连接普通开关、感应探头到INPUT口。输入口共4个,两个GND端口共用。
连接灯光模块或其他总线模块到CAN-BUS口，GND一定要连接。
用网线跳线把主机连接到网络。
连接电源线到插座（通电前检查设备连接是否有误）
