贵涵Graham Audio是一家家族式英国公司，总部位于英格兰西南部德文郡的一个小集镇Newton Abbot。我们对高品质音频充满热情，并相信经典的BBC扬声器设计提供了当今其他地方难以找到的中立性，透明度和真实感。使用现代组件和生产技术，我们已经能够在保持原始设计的同时提高性能。
我们可能很小，但我们很自豪能与业内一些最优秀的人才合作，包括Derek Hughes和Volt Loudspeakers。我们的扬声器系统可在世界各地从精心挑选的插座获得，这些插座具有完整的演示设施，并将在整个选择和设置过程中为您提供支持。

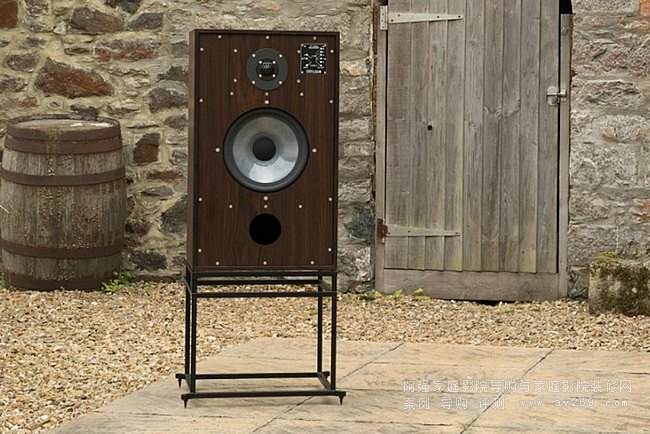

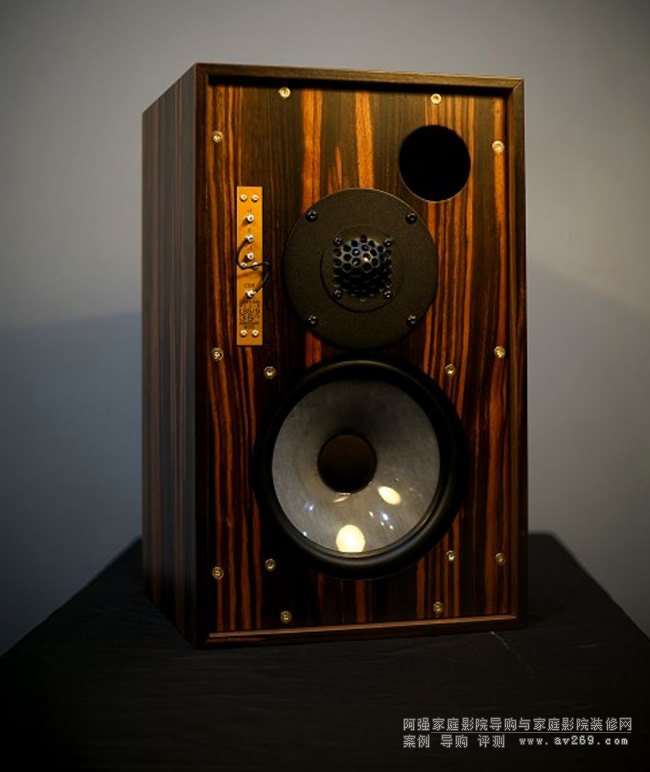

Graham BBC LS5/9
所有扬声器均在现场手工组装。一个人负责每个扬声器的每一步，包括测试和试镜。第二个人仔细检查完成的产品，理所当然地重复测试并保存结果以供将来参考。作为测试程序的一部分，所有完成的扬声器都与我们的主参考样品进行比较，以确保完全一致。阿强家庭影院

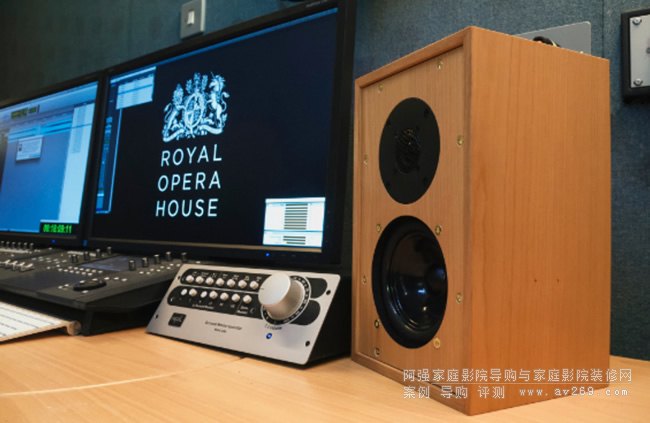

Graham LS3/5
公司沿革
该公司由Paul Graham创立，他在专业音频的各个领域工作了20多年，包括录音和广播行业，以及现场声音和表演。在所有不同的方法中，Paul一直偏爱专业和个人应用的“BBC声音”，但担心许多经典设计将永远消失，因为幸存下来的例子在几十年的运作后逐渐失败。经过几次偶然的会议和一些长时间的交谈，人们决定保留这一遗产的唯一方法是寻求BBC的批准，自己建造它们。

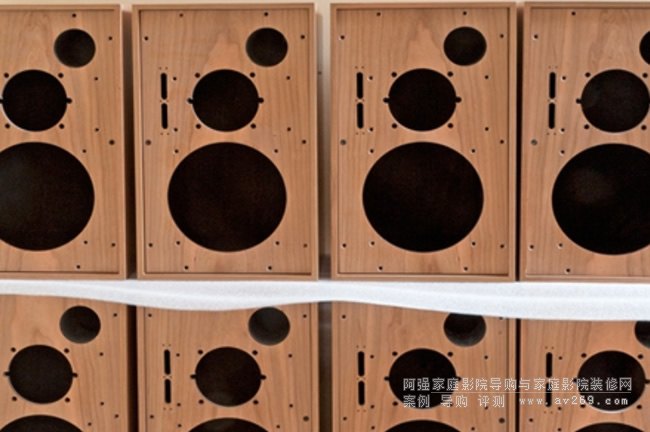

机柜
格雷厄姆音频外壳外观看似简单，隐藏着令人惊讶的诡辩。
英国广播公司“薄壁”建筑
机柜具有异常薄的壁厚 - LS5 / 9和LS3 / 5仅为9mm，大型LS5 / 8为12mm。大众市场的扬声器设计通常使用两倍的厚度，而薄机柜壁的想法乍一看似乎相当违反直觉。它是如何工作的？
“薄壁”原则是由BBC的研发部门设计的，以满足对可以在繁忙的广播中心安全处理的更轻机柜的需求，以及用于外部广播的更多便携式设备的需求。在广泛的调查计划中，发现与传统的“厚墙”方法相比，由薄壁制成的机柜加上一层沥青填充的毛毡应用于外壳的每个面板，带来了意想不到的性能优势。

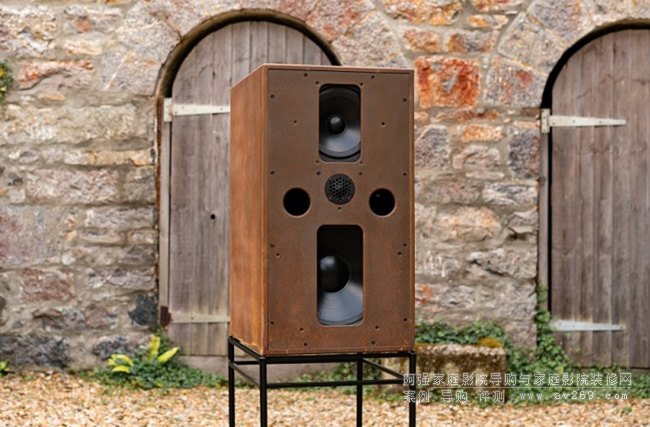

Graham The LS5/5
最大的改进是在关键的中档。机柜的每个面板都会以特定的频率产生共振，以某种方式为听众听到的声音做出贡献。刚性机柜将在中频时这样做，即使在非常低的水平下，我们对着色特别敏感，并且再多的加固也无法完全消除该问题。BBC发现，较薄的面板在较低的频率下产生共鸣，并且具有较低的“Q”，这大大清理了中音，而不是徒劳地试图消除所有输出，而是支撑机柜以消除所有输出。
在每个面板上添加沥青层通过提供阻尼来改善问题。由于灵活性高，它将声能转化为热量，将面板的输出降低到远低于驱动单元产生的所需信号的水平。简单，但非常有效！
“BBC薄壁”的概念已经为人所知多年，只有薄壁机柜才能提供的独特中端纯度得到了广泛认可。那么，为什么这种方法在今天如此罕见呢？
主要原因是成本。现代生产方法有利于由厚板制成的橱柜 - 对于这种类型的结构，胶合过程特别快速和容易。相比之下，薄壁橱柜在组装过程中需要高超的技能和对细节的关注。每个接缝都需要木板条来加固结构，并且这些板条必须具有完全的胶水覆盖，以确保板条和面板之间的不完美界面不会导致声音着色。
今天，使用沥青的现代替代品，它执行相同的功能，同时对环境更友好，并且随着时间的推移更加一致。外壳内的尺寸和位置至关重要，用于将材料固定到位的粘合剂也是如此。
Graham LS5/8
高品质桦木胶合板
BBC规格的薄壁橱柜要求使用非常高质量的无空隙桦木胶合板，今天比MDF等现代材料贵得多。但它是机柜设计中必不可少的选择，因为它与面板阻尼结合使用，以实现正确的机柜行为。与使用厚壁的传统外壳相比，BBC外壳是一种高度调谐的组件，可以无情地揭示机柜材料和构造方法的变化。
机柜内部
必须考虑机柜封闭的空气。如果不进行额外的处理，驻波将在相反的面板之间建立自己，这些将对音质产生破坏性影响，特别是在中音域。大多数扬声器使用声学泡沫，但BBC更喜欢使用LS5 / 8和LS5 / 9的Rockwool板，由一层织物固定到位。
这种方法在材料成本和施工过程中花费的时间方面都比泡沫更昂贵，但几十年来，Rockwool已经证明自己非常一致。

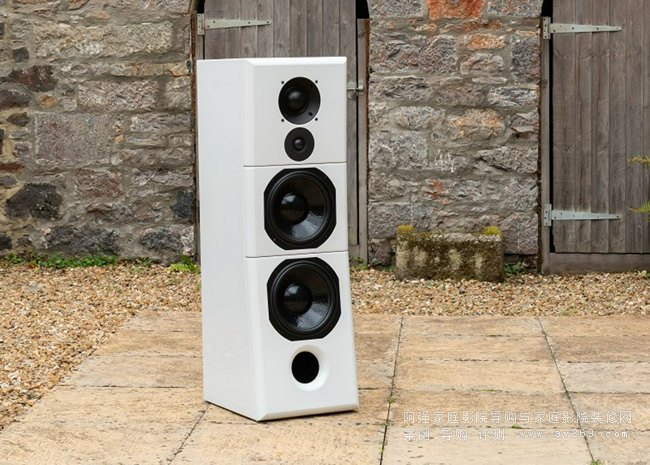

Graham VOTU - Voice of the Universe
机柜外部
各种手工挑选的实木贴面适用于所有表面，包括挡板。扬声器与格栅平衡，但如果需要，可以轻松拆卸;不使用魔术贴条，而是使用隐藏的钕磁铁。
令人高兴的是，我们的首款扬声器 - BBC LS5/9 - 受到了评论家和用户的热烈欢迎，BBC LS5/8和BBC LS3/5也同样成功。此外，我们的定制扬声器系列包括主要用于现场声音的高功率、高质量无源监听器（SYSTEM3D） - 从该研究计划中诞生了落地式VOTU。新的Chartwell LS6位于LS3 / 5和LS5 / 9之间，并且在动力学和音乐洞察力方面没有给这些模型带来任何好处。
驱动单元

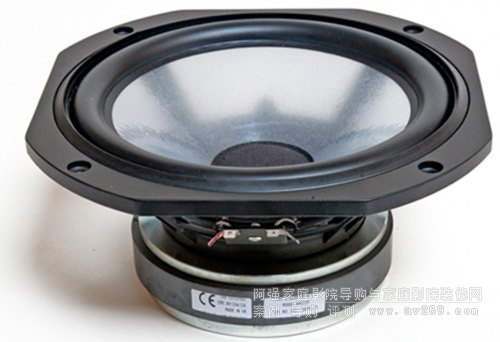

低音/中音驱动单元是扬声器的核心。虽然音箱和分频器对整体声音做出了重要贡献，但驱动单元的限制对扬声器可实现的绝对透明度和音乐性水平构成了非常真实的限制。使用过于复杂的分频器可以减轻低质量驱动单元的一些缺点，但这会带来其他问题。很简单，从一开始就投入时间和资源来优化驱动单元要好得多。只要您具备这样做的专业知识。我们很自豪能与当今英国最优秀的设计师合作，包括Derek Hughes和David Lyth。
从表面上看，动态动圈扬声器是一项非常简单的技术：只是一个强大的磁铁，一个线圈和一个锥形振膜。但是，任何电声系统——无论是麦克风、转盘上的拾音盒还是扬声器——都充满了复杂性，因为物理对象具有质量和弯曲能力，这意味着它们会失真和共振，为声音着色。
底盘
起点是坚固的底盘，使所有组件彼此完美对齐。音圈在非常窄的间隙内移动，该间隙必须保持尽可能小以保持极高的磁通密度，但是在单元寿命的任何阶段都不得允许音圈接触磁极片。如果发生这种情况，就会产生严重的失真，导致最终的失败。
对于较大的驱动单元，压铸铝对于保持完美对准至关重要。铝是热量的良好导体，有助于冷却电机组件，并且铸造框架具有良好的阻尼，这意味着它不会听到“响起”。
隔膜
振膜对音质做出了至关重要的贡献，材料和形状都很重要。
多年来，几乎所有的低音和中档扬声器都使用纸振膜。纸张几乎可以形成任何形状，而且比较轻，有利于效率。但几十年前，英国广播公司发现表面上相同的驱动单元在样品之间高度不一致，这意味着完成的扬声器组件听起来彼此不同 - 对于专业使用来说是一场灾难，其中一致性是绝对的要求。这对广播公司来说是一个问题，他们开始了自己的密集研究计划，研究纸张的替代品 - 最初定居在Bextrene上，但后来发现了聚丙烯。整个扬声器行业都受益于BBC的研究，各种形式的聚丙烯在今天被广泛使用。
LS3/5 使用 KEF 的 5 英寸 Bextrene 驱动装置，LS5/8 和 LS5/9 使用聚丙烯隔膜 - 由于需要更大的装置提供更高的效率和一致性而开发。
对隔膜的确切轮廓进行了仔细研究，以确定理想的轮廓。这是一个令人惊讶的复杂问题，但主要困难来自隔膜在整个频率范围内表现为完美活塞的事实。随着频率的增加，锥体的内部部分开始单独移动到外部部分，这是可取的，因为整个振膜太重而无法重新产生更高的频率。但这种行为必须得到很好的控制和一致，否则它可能是着色的重要来源，不可避免地属于关键的中端区域。这对于LS5/8中使用的12英寸低音扬声器来说尤其具有挑战性 - 该装置需要数月的详细分析才能完成。

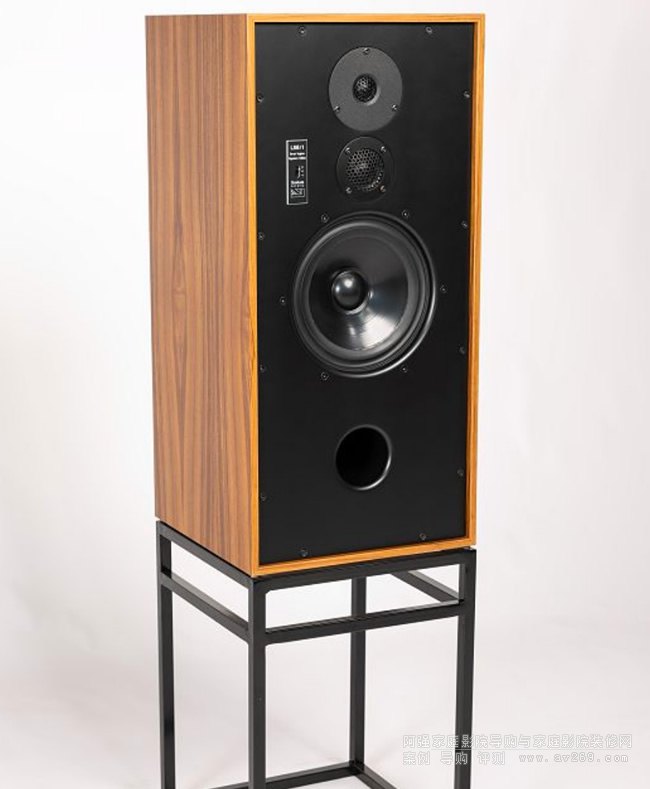

贵涵Graham The LS8/1
周边环境
连接到隔膜的外边缘，是构成悬架的两个组件之一。它尤其重要，因为它是辐射表面的一部分 - 实际上是隔膜本身的延伸。
多年来，许多不同的材料被用于这个角色，并且在此过程中发现了许多问题。
例如，众所周知，泡沫周围在大约10年后开始腐烂 - 确切的寿命取决于许多环境因素。幸运的是，这些很少用于高质量的扬声器，但它们对设计师具有吸引力，因为它们重量轻，成本低。
已经使用了各种塑料，BBC特别喜欢PVC，因为它为隔膜的外边缘提供了良好的机械端接。这意味着可以在锥体本身内以特定频率建立的驻波被很好地阻尼，并且希望听不见。但是PVC有一个很大的问题。多年以后，它会变得僵硬，甚至可以开始收缩回原来的扁平形状，逐渐失去允许隔膜运动的半角色。一旦这个过程开始发生，驱动单元的声音就会发生很大变化，并且使用测量设备可以很容易地观察到效果。可悲的是，许多BBC扬声器的幸存例子在不同程度上都受到这个问题的困扰。
橡胶环体可以很好地工作，因为它们提供了良好的阻尼，非常适合与Bextrene和聚丙烯隔膜一起使用，并且用于许多高质量的设计，包括我们的。
最终，高质量的驱动单元将对周围给予惊人的关注。材料的选择，半辊的精确形状和尺寸，甚至用于将周围连接到隔膜的胶水的选择都将经过精心考虑和优化。
电机总成
作为扬声器的基础，声线圈和磁铁的组合是扬声器设计师的另一个关键领域。如果对磁隙两侧的极片的几何形状注意不够，则可能导致变形和着色。高温材料对于确保扬声器的长期可靠性至关重要。即使是保护声束间隙免受异物侵害的防尘罩也会对性能产生惊人的影响。
高音

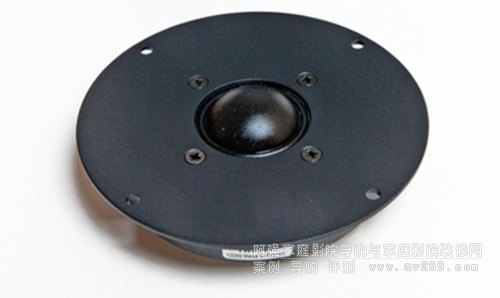

幸运的是，Audax仍然生产34毫米软顶高音扬声器，该高音扬声器被BBC选用于LS5 / 8和LS5 / 9设计。我们使用的每个单元都是相对于我们的参考样品进行测量的，自20世纪80年代以来，质量控制和一致性的改进给我们留下了深刻的印象。
对于其他设计，我们与SEAS合作，SEAS是最大的驱动单元制造商之一，并因其高音扬声器设计而特别受到认可。一致性是他们的优势之一，这对于我们的不折不扣的扬声器至关重要。

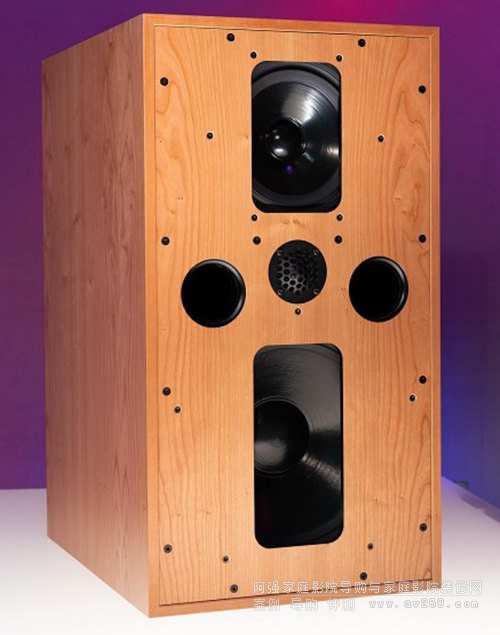

Graham LS5/5
将驱动单元安装在插槽后面
这种技术今天很少见，但几十年前它被BBC和其他人广泛使用。结果出奇地有效，但它们的操作非常违反直觉。
插槽解决了哪些问题？
在低频下，驱动单元将广泛辐射声音。然而，随着频率的上升，辐射方向图变得更加有方向性，就像聚光灯一样。振膜的直径决定了发生这种情况的频率区域。
在执行或分析扬声器测量时，自然会专注于轴向响应 - 即将麦克风放置在扬声器前方测量的响应。但是，在听音室中，您听到的不仅仅是轴向或直接的声音。相反，你听到的是直接声音和重新选择的声音的混合。这种反射的声音可能以45度的角度从扬声器中出现，然后它击中了侧壁并朝您的大致方向反弹。在实践中，您的耳朵会拾取许多反射版本的直接声音 - 所有这些都在稍微不同的时间到达。值得注意的是，我们能够理解这一切，但人类的听力系统是一件了不起的事情！
因此，由于您在听音室中聆听扬声器时形成的整体印象是直接和反射声音的产物，因此设计师必须关注离轴响应，就像他或她对直接轴向响应的关注一样。这也解释了为什么两个轴向响应非常相似的不同扬声器听起来彼此完全不同的原因之一。而且，也许令人惊讶的是，这是BBC研发部门在1960年代及之前非常清楚的事情，当时大型（12或15英寸）驱动单元是常态。
插槽如何帮助
很容易假设驱动单元前面的插槽会使辐射方向图变得更紧。如果您愿意，可以更集中。然而 - 这是非直观的部分 - 它实际上做了相反的事情！
在扬声器前面放置一个插槽会使设备表现得像一个较小的单元。换句话说，它开始变得有方向的点被更改为更高的频率。这对离轴响应产生了有用的影响，因此在房间中，您可以通过分频区域听到更平滑的频率响应。
为了进一步解释，让我们考虑中音驱动单元和高音扬声器之间的过渡。在低频下 - 例如，500Hz - LS5 / 5中使用的8英寸中音将具有相当宽的辐射方向图，这意味着它将以相当均匀的方式向许多方向辐射能量。但是，随着频率的提高 - 例如，提高到2kHz - 驱动单元变得更加有方向性。在轴上测量，输出电平应该仍然健康，但是在与此相距45度时，输出将大大减少。因此，在这些频率下，耳朵大多是直接听到声音，相比之下，反射的声音会消耗很多能量。
但请考虑在较高频率下会发生什么，例如4kHz。在这里，中音驱动器的贡献要少得多，大部分能量来自高音扬声器。当然，高音扬声器的振膜要小得多（只有1英寸），相对于4kHz的波长（约31/2英寸）来说很小。结果，高音扬声器可以广泛地辐射其声音 - 就像中音在500Hz下所做的那样。
因此，如果没有插槽，在高音扬声器接管之前，扬声器在中频区域产生的总能量会大幅下降。从主观上讲，我们可能不会对整体响应在这里消失感到非常困扰，但我们肯定会注意到高音扬声器离轴贡献的突然到来。大多数人会认为这是不需要的亮度或硬度，尽管轴向测量告诉我们什么。
当然，LS5/5是三向设计，因此这也发生在低音/低音下半音区域，因为12英寸低音扬声器在其操作的上限范围内也遭受了相同的方向性增加！
但是必须非常小心地优化这些插槽。如果它们太窄，则前面板后部和隔膜之间有发生共振的风险。挡板和隔膜（以及周围）之间的理想间距必须通过详细的测量来仔细确定。加工操作后留下的木材厚度也至关重要。但是，在研究并构建了LS5 / 5设计的原始工作之后，我们想知道为什么这种方法在今天不常用。当然，除了明显的美学问题。
结论
添加插槽可实现更平滑的功率响应，这是轴上和离轴频率响应的组合。平滑的电源响应使典型聆听环境中的放置更加容易。
在众多展会和活动中展示了新的LS5/5之后，我们习惯于看到发烧友第一次看到LS5/5前部时的反应。但是，我们也习惯了他们听到设计时的反应！尽管这些插槽违反了所有当前的惯例，但它们确实有效。
