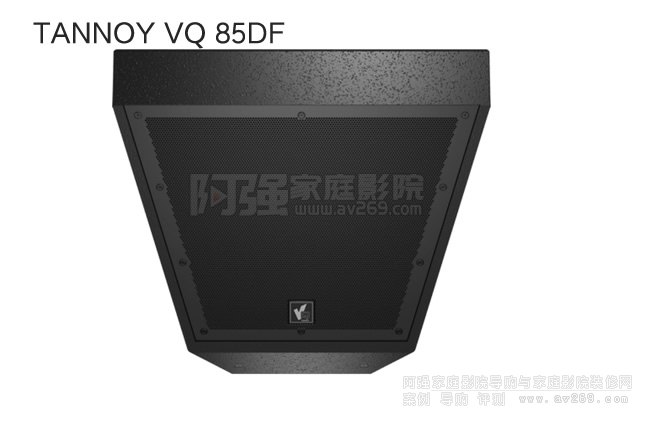

天朗2 路下射双同心中高扬声器,适用于高性能安装应用TANNOY VQ 85DF
VQ 85DF的模块化设计方法允许系统设计人员创建无缝且非常可预测的阵列,这些阵列是“紧密包装”的,以避免机柜之间有任何难看的空间;或者它们可以单独用作大型分布式系统的一部分。VQ 85DF 满足了这种紧凑尺寸的要求,同时又不影响任何性能。
随着这些VQ产品的加入,现在可以设计和安装阵列配置,包括多个MH(中高)喇叭和DF(下射)喇叭,以及低音外壳 - 非常适合大型体育场馆和体育场等应用。
VQ 85DF 可配置为在单安培或双安培模式下使用,可与 Lake LM26/44 数字信号处理器 (DSP) 或实验室集团 PLM+ 或 D 系列平台配合使用。
我们独特的方法将双同心圆保持在单个喇叭后面,这为我们提供了许多性能优势。VQ 85DF 在精度和音质方面的性能是首屈一指的。VQ 喇叭设计原则与多喇叭和同轴设计相比,具有明确且可衡量的优势。
我们独特的方法将双同心圆保持在单个喇叭后面,这为我们提供了许多性能优势。VQ 85DF 在精度和音质方面的性能是首屈一指的。VQ 喇叭设计原则与多喇叭和同轴设计相比,具有明确且可衡量的优势。
VQ 85DF 采用独特的驱动器技术,可辐射相干的单点声源,在与 PSW(点源波导)耦合时实现出色的色散控制。这种先进的设计使换能器的声学中心对齐,提供从喉咙发出的单个相干波前。PSW波导实现了控制极佳的覆盖范围,平滑的频率响应和自然的声音特征的最佳平衡。
系统
频率响应 (-3 dB) |
400 赫兹 - 23 千赫 |
频率范围 (-10 dB) |
350 赫兹 - 27 千赫 |
灵敏度(1 W @ 1 m) |
111 分贝 |
色散 (-6 分贝) |
80 x 50 度 |
驱动程序组件 |
不适用 MF/HF - 双同心压缩驱动器加载到单个 PSW 波导中 |
交叉 |
单放大 - 7 kHz(无源) 双功放 - 7 千赫(有源) |
方向性因子 (Q) |
13.3 |
方向性指数 (DI) |
11.2 |
最大声压级 |
平均 134 dB,峰值 140 dB |
功率处理 | |
低频 @ 4 Ω |
不适用 |
MF @ 8 Ω |
200 W(续)、400 W 峰值 |
高频 @ 8 Ω |
90 W 续航,180 W 峰值 |
无源中频/高频 @ 8 Ω |
200 W(续)、400 W 峰值 |
标称阻抗 |
MF - 8 Ω, 高频 - 8 Ω |
外壳
建设 |
18 mm (0.71“) 桦木胶合板,内部支撑 |
格子窗 |
粉末涂层穿孔钢格栅 |
完成 |
纹理黑色或白色油漆 |

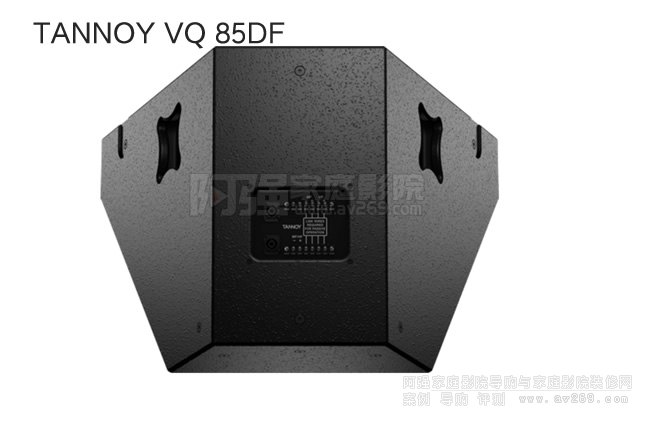

连接 |
阻隔条和辐条连接器 |
配件 |
2 x 嵌入式提手, 12 x M10 飞行插件 |
尺寸 |
500 x 694 x 515 毫米 (19.7 x 27.3 x 20.3“) |
重量 |
27.0 千克(59.4 磅) |
