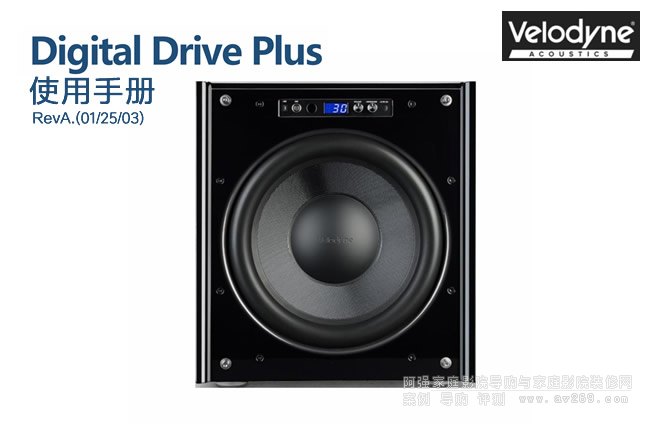

美国Velodyne威力登低音炮 Digital Drive Plus 使用手册介绍
Digital Drive Plus与老款的区别及改进
● 改进了房间校正功能及更精确的EQ优化功能
● 增加单元磁铁配重，内部体积增加了28%，加固内部螺栓的固定支架及支撑板，更大限度的减少振动
● 改进音圈散热功能，单元材质由Rohacell泡沫复合材料上的玻璃纤维制成，比老款碳纤维单元更硬、更轻、更强
● 在原有功率的基础下增加了Velodyne专有的能量回收系统，效率更高；电路系统增加了伺服回路加速计控制驱动单元，该加速计每秒可进行3000次测量，远远超过老款每秒的16次测量，失真更小。
威力登DDP系列三种调试模式 Digital Drive Plus具有丰富的连接接口及调试方式
●Auto-EQPlus模式
●Manual-EQ模式
●Self-EQ模式
Auto-EQPlus模式：这是一种对于大多数用户来说，最轻松、省事的调试方式。

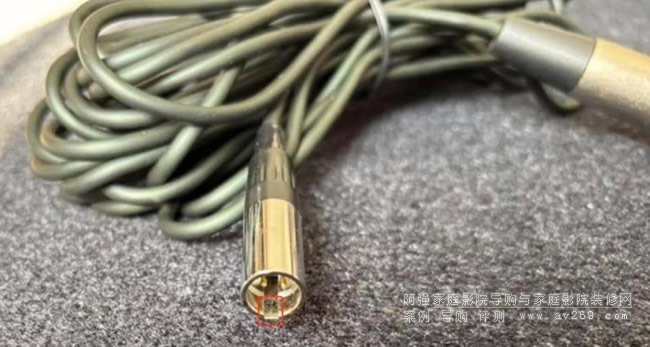

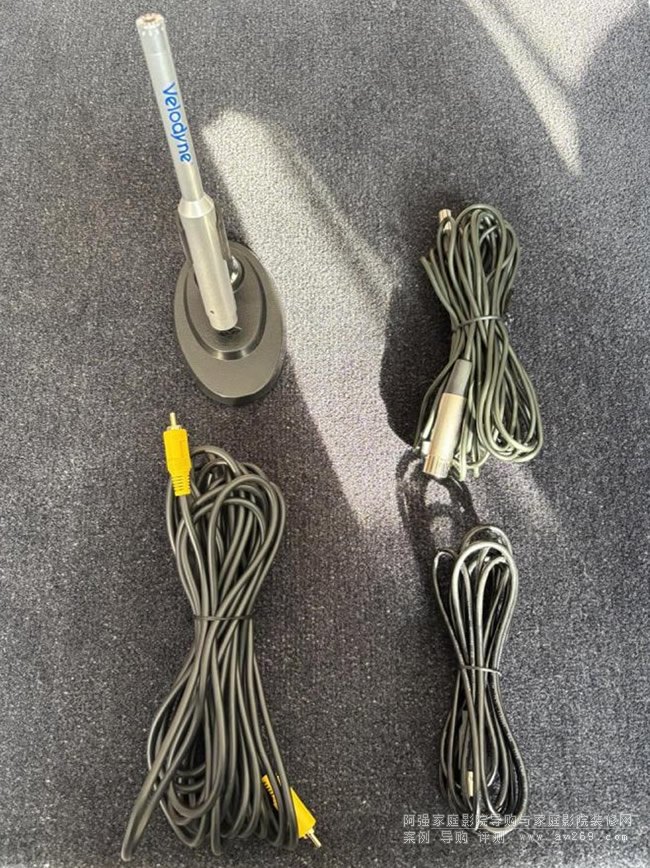

连接好机器附带的威力登拾音器话筒配件，（请检查所有的线材插拔在关机下进行，注意对齐插槽插入拾音器），架置在聆听区话筒90度朝上，按下前面板的AUTOEQ按键，或威力登附带的遥控器按下数字键321,DDP便会自动运行Velodyne预设好的EQ模式，威力登DDP系列内置了192KHZ的20-200HZ粉红噪声测试信号，无论此时的DDP低音炮在房间的任何位置，都会将自身20-200HZ的频响曲线拉的接近平直，把自己等化掉，这一模式已经考虑到不同环境对低频的影响，自动完成频率调整，以确保最佳的低频表现。AutoEQ特别适合 那些对调音要求不高，或者没有复杂音频调试经验的用户，让他们能够在最短时间内获得出色的低音效果。
Manual-EQ模式:遥控器321为自动模式，12345进入设置菜单，908为恢复出场设置。

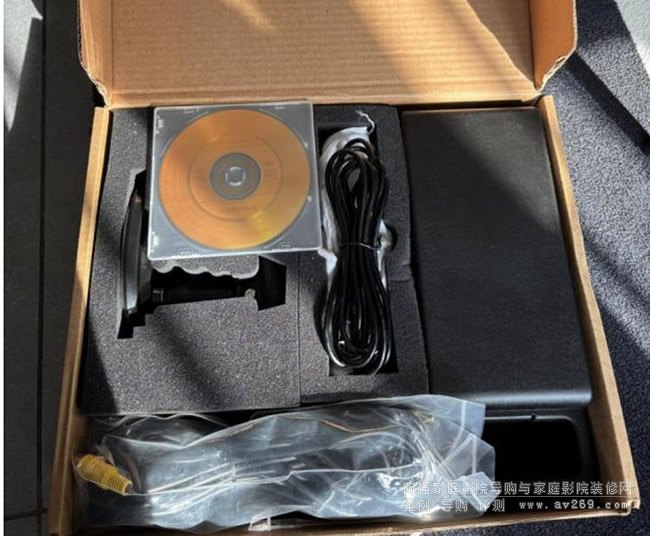

用机器附带的黄色视频线链接电视机的AV接口或准备一个外置带AV头接口的小显示屏（以我使用的7寸便携迷你的小显示屏为例），用来查看低音炮内置参数及设置，另一端插入低音炮背后的VIDEOOUTPUT，将拾音器话筒90度
朝上放置于最佳聆听区，wav格式的数字扫频文件（请在网址https
://www.velodyneacoustics.com/en/manuals-and-documents/中下载或找当地区域产品经理获取），带两节七号电池的遥控器，低音炮通电开机。

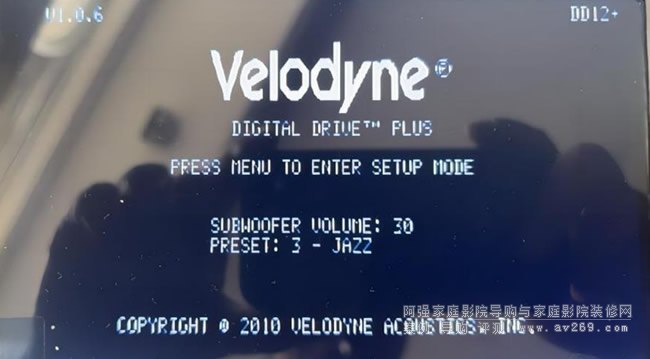

开机后会通过小屏幕看到主界面，默认模式为PRESET：3 -JAZZ模式，默认音量SUBWOOFERVOLUME：30

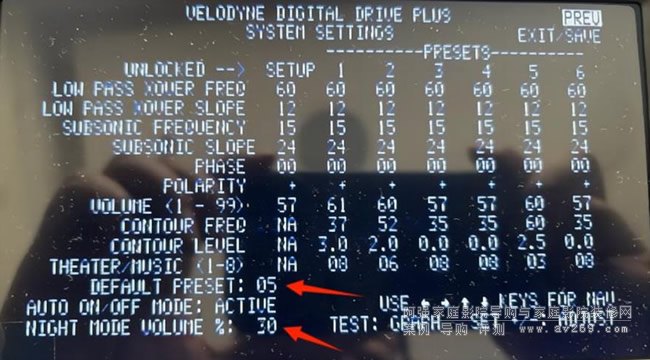

更改开机默认模式请将遥控器对准低音炮点击12345进入设置模式界面，点击右上角NEXT进入参数设置修改

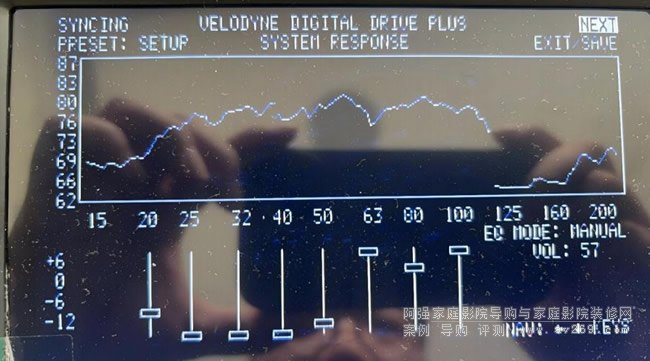

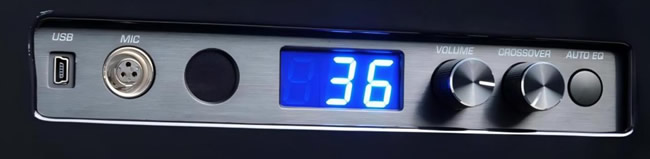

通过播放器播放数字扫频文件，点击低音炮前面板最右边的AUTO EQ或遥控器上的EQ，开始自动扫频校准房间曲线，此时释放双手，曲线会根据房间环境及音响系统自动修正削峰填谷，直至低音炮同步屏幕自动重启，调试结束，当退出或重启时会有两声微响，这是正常的现象，在退出设定前可先将放大器的音量调小。

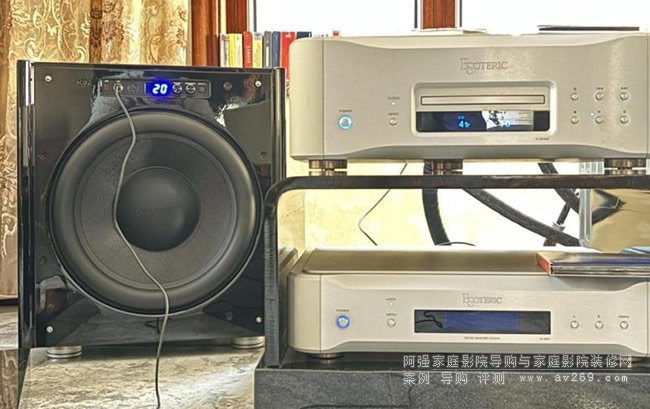

立体声HiFi系统调试方法
和影院调试同理，把扫频文件的CD唱片放入CD机系统（区域产品经理获取）选择我们需要更改的调试模式，这里举例为Rock摇滚乐模式进入调试界面，播放扫频文件，这时我们可以先把低音炮遥控器右上方的静音按键摁下，看下立体声系统的频响曲线，根据音箱的摆位调整测试出一条较为平坦的曲线，然后取消低音炮的静音，关闭前级音量，看下低音炮此时的音量是否和主箱接近，这里我用HAA的AudioTools进行音量的校准，最后开启前级及低音炮的音量开始自动对系统进行融合，直至低音炮同步屏幕显示器重启，调试结束调整后如果在80HZ~100HZ左右出现比较明显的低谷，均衡器调到最高也不解决问题的话先不要用Contour Frequency与Contour Level进行加强调整，因为这个低谷很可能是相位（Phase）没有调整正确，导致这个频段和主音箱低频声音进行了抵消，这时应该以每15度调整相位项的数字，反复按TEST查看声音曲线的变化，直到最理想平滑直线的状态。
关于立体声系统的连接，如果前级有SUB OUT或者Mainin独立的低频输出请接驳这里，如果不是独立的SUB OUT而是多出的输出组，可将输出L/R直接输出给低音炮的输出，如果也没有可以通过播放器（如CD机）输出接低音炮输入，再由低音炮输出接立体声功放，这样由低音炮的分频管理系统来管理整个系统，或者将DDP的红白输出接入环绕声前级/处理器或合并式功放的左右模拟输入。

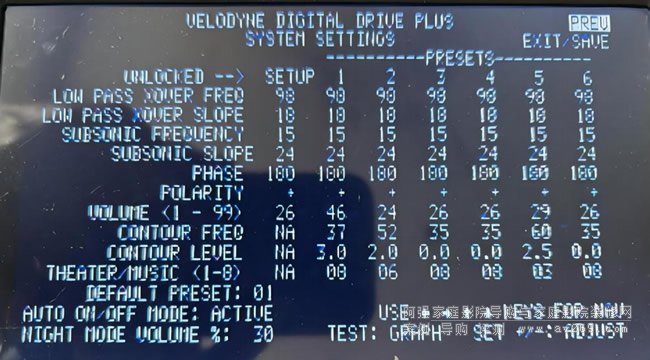

Contour Frequency与Contour Level，具体功用是在不改变整体音量电平的前提下，指定加重或降低某一特定频段的响应，例如偏重音乐你可以选择将55HZ左右的频段加重，偏重狂暴点的可以选择加重35HZ等，如果你觉得极低频部分太过了，你可以选择subsonic freq一项设定对极低频段如15—25HZ进行斜率衰减，这样听感上会更干净快速，但是下潜就会有影响，如何取舍还得看每个人的听音习惯了。调整均衡器时要注意看调整的是哪个模式，在左上角会显示01-06表示，不要调错了。另相位一旦调好后可以将SETUP列和PHASE(相位)行交汇的那个数字调整为合适的相位数，这样整行就都修改成功了，最后选择保存时选YES。
参数设置介绍
● Low Pass Xover Freq.（低通滤波器分频点）：围15Hz～199Hz。
● Low Pass Xover Slope（低通滤波器分频斜率）：6dB、最高48dB，每6dB一档。
● Subsonic Frequency（低频截止频率）：设定范围15Hz～35Hz，把低于设定值以下的频段滤掉。
● Subsonic Slope（低频截止分频斜率）：48dB，每6dB一档。
● Phase（相位）：0 °~ 180 °, 每15 °一档。
● Polarity（极性）：当极性设为「+」，相位调整范围为0 °~ 180 °; 若设为「-」，相位调整范围为0 °~ -180 °。
● Volume：可在各预设值设定不同的超低音音量，例如爆破场面猛烈一些，可以设置较高的Volume数值。
● Contour Frequency与Contour Level：在原本的等化调整之外，如需特别加强或衰减某个特定频段，可在这两项作调整。
● Theater/Music（1～8）：这是DDP系列的特有功能（大部分的主动式超低音没有伺服电路），当设定数值为「1」时，本机内建的伺服电路是在「少控制」的状态，减少伺服电路对DDP的「约束」，使它能输出较大的音压。此项数值若设定在「8」，则是将伺服电路的控制开到最大，牺牲一部份输出、换取最佳的精准度。因此本项调整数值越靠近1，较适合在电影播放时使用（Theater）；播放音乐时，则应将此数值调整在接近8的档位上。

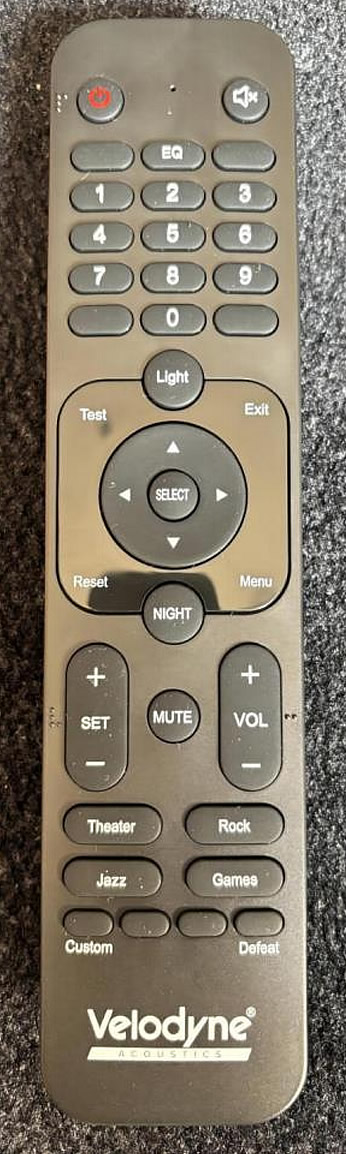

遥控器的功能介绍
●PWR – 电源开关：使低音单元进入“工作”状态或“待机”状态。
●MUTE – 静音-对低音炮静音和取消静音。
●NUMERIC KEYPAD –数字键盘：用于进入设置模式及其他功能
●LIGHT – 指示灯-低音炮的前面板“威力登”LOGO指示灯表示开启或关闭。
●NIGHT – 夜间模式–限制重低音扬声器峰值输出，以表明重低音夜间模式。
●TEST – 测试-用于设置测试界面之间切换和安装过程中的系统界面。
●RESET – 复位-用于复位储存在设备中最后一次的设置值，取消现在分频器设置界面的设置。
●EXIT – 退出- 退出设置模式。将询问是否要保存在退出之前的设置。
●MENU –菜单–使屏幕进入设置模式。
●SELECT – 选择-要切换字段值。
●SET (+/-) – 设置：增加或减少一个参数EQ的Q值，或设置在设置页的值。
●VOL (+/-) – 音量(+/-)-升高或降低您的低音炮的音量。蓝色（Velodyne）数字的增加或减少
●Theater – 电影模式
●Rock – 摇滚乐模式
●Jazz – 爵士乐模式
●Games –游戏模式
●Custom – 自定义模式
●Defeat – 线性不经EQ模式

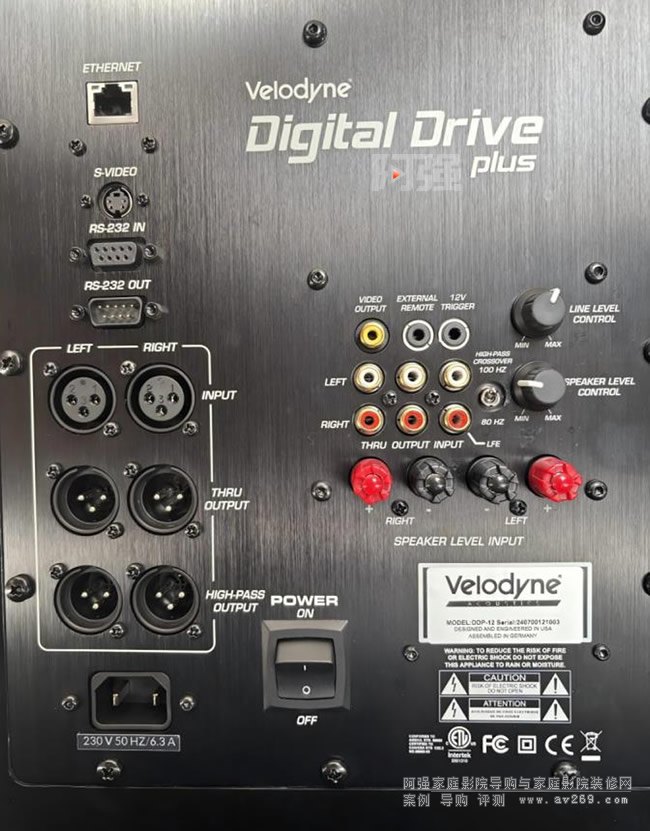

低音炮背面设置介绍
●Power--电源总开关，ON代表工作状态，长时间不使用的话拨到OFF位置代表关闭。
●电源接口--注意！请于接驳电源线前将电源总开关拨到OFF位置，以免做成损害！如拔除电源线前也应先将电源总开关拨到OFF位置。
●RS232IN--此接口供接驳个人电脑作软件下载升级使用，或接多一只DDP系列超低音用。
●RS232 OUT--外接多一只DDP系列超低音使用。
●VIDEO OUTPUT--S VIDEO，COMPOSITE，S端子或普通RCA影像输出，只可用其中一组输出给电视机或外置屏幕，显示DDP系列的调校菜单。
●LFEINPUT--平衡输入。
●MICINPUT--连接附送麦克风以量度和调校低音EQ使用。
●EQ OUPUT VIDEO/LEFT/RIGHT--均衡器输出，影像及左右音频输出，原装跟机接线。黄色插头的视频线接COMPOSITE，红白色线接EQ OUTPUTLEFT白色/RIGHT红色。而另一端黄色线接去显示屏的影像输入。红白线接去环绕声前级或合并式功放的左右输入
●THRU--没有调整的输出插座。
●OUTPUT--高通输出，将80Hz或100Hz以下的讯号去掉。
●INPUTLFE--超低音讯号输入。
●REMOTE SENSOR--外接摇控接收器，如果超低音摆放的位置摇控不到的话，可加装红外线接收器，将接收器放置于可操控及视线范围内即可。
●VOLUMEUP/DOWN--UP=加大声，DOWN=减小声。
●SPEAKERLEVELINPUTRIGHT/LEFT –当接驳两声道合并式放大器时，而放大器本身没有Pre out和Main in接口时，可于扩大器的喇叭接线输出多一组喇叭线接去此输入。
Self-EQ模式

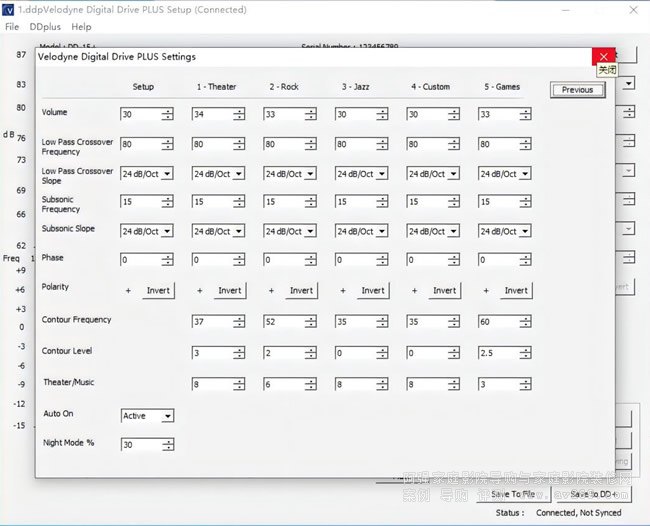

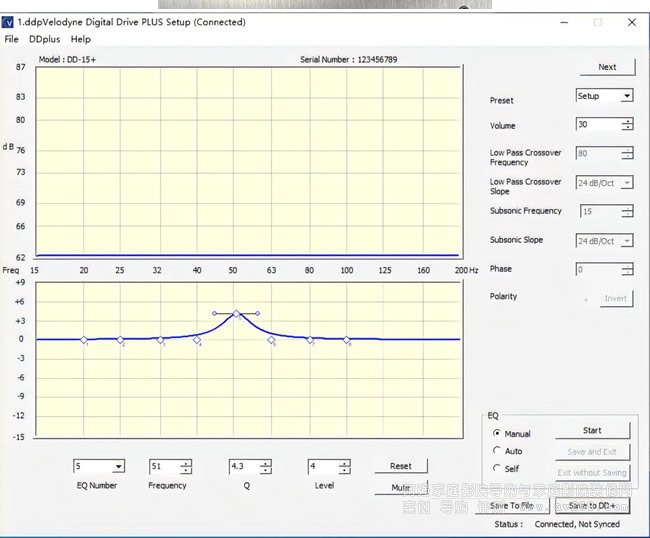

（根据需求手动调整8段EQ及Q值参数）将数据线在DDP关机下插入前面板的左上角USB插口，另一段给到PC端电脑（目前尚不支持MACos系统，只支持windows系统，在网址https://www.velodyneacoustics.com/en/manuals-and-documents/中下载安装包）安装成功后会进入以下界面
REW+低频管理DSP双炮影院模式
先将前级进行配置、分频、音量校准的设置，随后拉出单炮曲线进行低音炮音量校准，这里需要注意的是先通过屏幕进入单只低音炮的参数设置，将单炮的模式修改为默认的模式记下这个模式把内置的分频关闭或通过低音炮前面板音量旁边的旋钮将分频打到199HZ后的无数字（分频关闭状态）随后保存关闭系统，手拉手进行多炮串联，此时这只低音炮的视频连接可以去除，

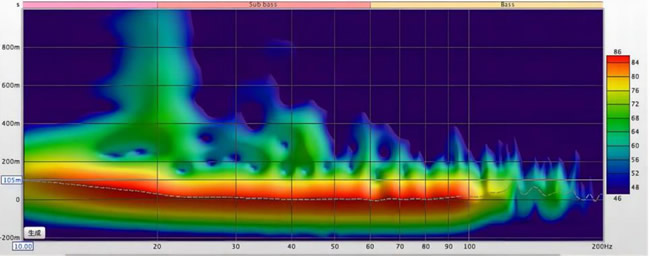

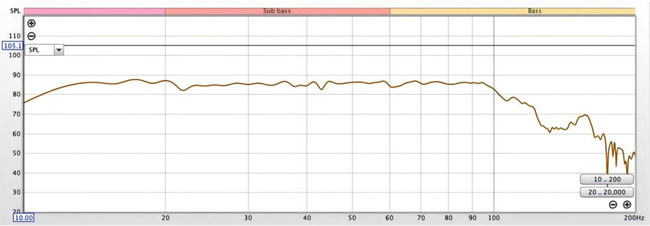

将屏幕进入第二只低音炮系统选择和第一支低音炮一样的默认模式同样将分频关闭，在参数设置中更改相位配合第一支低音炮，用REW进行测试，直至找到一条相对平直没有大谷的曲线，最后通过REW的相位对齐工具手动微调延迟参数加载低管导出数据，最后调试前级Dirac或Audyssey以此房间两台DDP的曲线及能量图为例，在20HZ会看到部分的驻波及消散不够的问题，可通过局部声学处理进行最后改善。
最后在这里祝愿大家都有一个运气不错且理想的低频试听环境
