设置测试图案信号源
您可以在初始设定单元选择测试图案的信号源。
获得所需测试图案最简单的方法时用一张 DVD 或蓝光光盘，您需要在测量时手动选择所需测试图案显示到屏幕上。如果您选择使用光盘，那么请在信号源一栏中选择校准光盘。
使用视频信号测试图案发生器的自动功能
您可以通过使用信号发生器为校准流程引入自动化功能。色彩极致标准版支持内置信号发生器、Lumagen Radiance 和 DVDO Duo，色彩极致进阶版增加了对 AccuPel 和 DVDO TPG 信号发生器的支持。色彩极致专业版增加了对多种外置信号发生器的支持。如需了解设备支持列表请参阅色彩极致官方网站。阿强家庭影院
使用上述任意一种信号发生器时，色彩极致会自动根据您在软件中选择的功能显示正确的测试图案，该过程不需要手工操作。同时您可以通过色彩极致界面右上方的测试图案下拉菜单选择不同信号发生器支持的测试图案并显示到屏幕上。
内置信号发生器
1. 在初始设置单元，在信号源下拉菜单中选择内置信号发生器。
2. 选择需要的测试图案大小。
3. 在屏幕上显示测试图案窗口。
4. 使用电脑 HDMI 输出端口连接到需要校准的显示设备。
5. 将电脑显示模式设置为扩展桌面。
6. 从电脑桌面上将测试图案拖拽到需要校准的显示设备上，对其右键选择最大化。
7. 此时在电脑屏幕上显示色彩极致软件界面，在校准显示设备上会显示测试图案。
外置信号发生器
1. 插入信号发生器，使用 USB 端口（可能需要串口-USB 转换器）将其与电脑连接，然后使用信号发生器的 HDMI 输出端口将其与需要校准的显示设备连接。
2. 打开 windows 设备管理器，查看分配给信号发生器的 COM 端口。
3. 记录下端口号码后关闭 windows 设备管理器。
4. 在下拉菜单中选择希望连接的发生器，然后单击连接。
选择的信号发生器会显示在相关设置选项下方。
5. 选中信号发生器左边的单选键。
6. 从 COM 端口下拉菜单中选择相应的端口
7. 根据环境选择恰当的测试图案设置，如
色彩空间
分辨率
色彩强度
图案类型
当您设置完所有测试图案的设置选项后就已经完成校准显示设备的准备工作。为了便于后续校准流程的顺利进行，色彩极致会为信号发生器自动设置已选择的设置参数，您只需选择 COM 端口即可。
提示：为了能够在校准过程中自动显示所需图案，外置信号发生器都会提供多种不同的测试信号，可以通过色彩极致界面右上方的测试图案下拉菜单快速调用。
使用色彩极致进行测量
在色彩极致的不同单元中进行测量的步骤基本一致，因此了解该步骤十分必要。

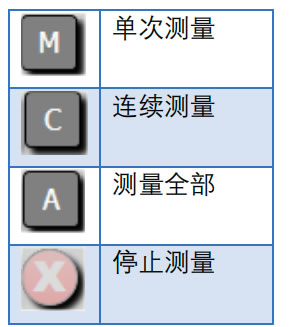

在单元窗口的顶部会有四个按键。
如果您只需一次或几次测量，可以使用单词测量按键。被选中的颜色会进行测量并自动切换到下一个颜色。
自动切换
在默认设置下，大部分单元都会在测量一种颜色后自动切换到列表中下一项颜色，您可以在设置界面中选择自动切换选项更改设置。
注意：自动切换功能在白平衡和原始数据单元中强制关闭，从而便于校准人员选择测量对象的完整灵活性。
如果您需要连续不间断测量或实时观察数据变化，可以使用连续测量按键。单击测量全部按键可以对单元中所有待测色彩进行测量，使用测量全部功能时必须搭配信号发生器。您可以使用外置信号发生器如 AccuPe濿，或色彩极致内置信号发生器。
如果您需要停止连续测量或在测量序列中暂停，可以使用停止测量按键。
重要提示
不论您选择哪一种测量模式，必须先测量 100%白色，因为这涉及到dE、伽马和色彩亮度的计算过程。
测量仪器的选择与初始化
摘要
在进行任何校准流程之前都需要连接好测量仪器。
为校准流程进行测量仪器的初始化：
1. 将测量仪器连接到电脑的 USB 端口
2. 在色彩极致的主界面选择初始设定图标。
3. 从已授权的设备列表中选择需要使用的测量仪器。
4. 选择所需模式和其他相关选项。（具体需要的选项根据测量仪器的不同有所变化）
注意：爱色丽 i1 Display Pro 包含慢速模式选项，只有在测量黑位时才需要使用该模式，其作用在于默认测量模式（AIO）不会测量低于 0.01 尼特的数值。
5. 单击连接。
6. 当需要时进行暗部弱光测量。
注意：如果所选设备为串口设备，如 Klein K-10，您还需要设置串行端口，您可以在 Windows 设备管理器中进行查询。
暗部弱光读取需瀁求
l i1 Display Pro 不需要弱光读取。
l 蜘蛛色彩分析仪不需要弱光读取。
l Chroma 5 不需要弱光读取。
l Display 2 需要在校准流程前进行一次弱光读取。
l i1 Pro 需要在使用前进行初始弱光读取，同时在后续校准过程中定期（每 10-15 分钟）进行弱光读取。
l i1 Pro 2 只需要初始弱光读取。
l Hubble/Sencore OTC 1000 需要在使用前进行初始弱光读取，同时在后续校准过程中定期（每 10-15 分钟）进行弱光读取。
