校准流程

注意：只要后两个条件可以满足，可以在合理范围内尽可能调高对比度。显示设备在校准后可能无法达到对比度设为最小值时的良好性能，这是可以接受的。但是不推荐超出上述条件的情况下设置对比度为最大值。

黑位和白位测试信号
色彩极致内置的测试图案包括了黑位和白位测试信号的图案，可以用来设置黑位（亮度）和白位（对比度）。您可以从信号发生器下拉菜单中选择对应图案（查看、工具栏、信号发生器）。
黑位测试信号包含两个竖直色带，在电脑信号纯黑（0）的背景上右侧有一个略微亮一点的黑色（21），同时左侧有一个略微暗一点的黑色（11）。
1. 将显示设备的亮度选项设置为最小值。
2. 显示黑位测试信号图案。
3. 逐渐调高亮度设置知道能够看清右侧色带，如果能够同时左侧色带说明亮度设置已经过高。
白位测试信号包含两个竖直色带，在电脑信号纯白（255）的背景上右侧有一个略微亮一点的白色（240），同时左侧有一个略微暗一点的白色（230）.
1. 调整显示设备的对比度选项直到达到该设备类型所推荐的输出水平。
2. 显示白位测试信号图案。
3. 确保您能够看到左侧的色带，如果能看到右边的色带会很理想，但不是必备条件。
4. 如果您不能看到左侧的色带，就需要调低对比度选项知道能够辨认位置，即使这会降低光输出而达不到推荐数值。

提示：亮度和对比度设置通常都是相互影响的，所以您需要反复来回确认两个参数都达到理想的设定。

正投投影机
校准正投投影机会遇到一些特殊问题，主要是因为事实上——与平板电视不同——您可以选择两种方法测量光源：正对屏幕测量或直接正对镜头测量。SMPTE建议所有重要的数据都要用正对屏幕的方式测量。我基本也同意这一点，但有一些因素会使得直接从镜头测量更有效。
l 对比度：当投影机显示黑色时从幕布反射的光线很少，所以直接正对镜头测量会得到更准确的数据，然后将数值与显示全白时的数值进行对比得出对比度。在两次测量中需要确保没有移动传感器以保证精准度，此时相机三脚架十分有用。
l 峰值光输出：直接正对镜头读取亮度不用考虑角度和屏幕增益的因素，因此更准确。

注意：不论何时进行直接正对镜头的测量，都需要确保在色彩分析仪或光谱仪上安装散光板并设置为环境光模式，或直接使用专门测量环境光的照度仪。照度仪使用Lux作为单位而不是fL或尼特。色彩极致中包含有亮度计算器，可以将照度仪测量出的Lux换算为fL、尼特、流明等单位。阿强家庭影院

设置锐度
摘要
锐度控制是从模拟视频时代遗留下来的产物，数字显示设备实际上不需要设置。尽管如此，为了取得最佳的画质,设置正确的锐度十分重要。
设置锐度的步骤：
1. 显示包含水平和竖直线条的测试图案。
2. 当锐度设置过高时，某条或多条线条的周围会出现模糊的光晕。在保证不出现光晕的前提下尽可能将锐度设置到最高值。

提示：在一些数字显示设备上锐度选项基本上是禁用的，因此测试用的线条不会随着更改锐度设置而发生变化。

设置白平衡
摘要
设置白平衡基本上是整个校准过程中最重要的一步。将白色设置准确对所有片源都有影响，甚至是黑白片源。正确的白平衡是将构成白色的红色、绿色和蓝色按照目标色域的固定比例进行分配。从目前现状来看，所有常用的色域（SMPTE-C、Rec.709、EBU）都是用同样的白点，即x=0.3127，y=0.3290。
设置白平衡的步骤：
1. 打开白平衡单元。
2. 测量100%白。
3. 选择80%灰。
4. 单击连续测量。
此时软件会反馈以下信息：
l Delta-E
l 原始xyY数值
l 相关色温
l 红绿蓝平衡
l 伽马
该初始测量能够为这一视频输出水平的白平衡提供快速概览，然后软件会实时显示上述这些信息的变化。

5. 校准完成后单击停止。
6. 显示20%灰的测试图案。
7. 必要时重复步骤4-7知道每一级输出都达到准确。

注意：设置白平衡是一个反复的过程。当调整灰阶的低点白平衡时必须重新检查高点白平衡，然后多次重复检查。这一过程十分必要，因为两者之间会相互影响。最终目标是同时在灰阶的两端都能达到良好的白平衡。

ΔE（又称dE或De濿ta-E）是测量实际与标准之间色彩误差的单位。因此校准的目标是将所
测量色彩的dE降到尽可能低。
相关色温
相关色温（CCT）是一个不太准确但十分常用的评价白点精确度的方法。自然光的相关色温为6505K。偏红的白色色温升高，偏蓝的白色色温降低。相关色温的测量是不准确的，因为CIE从没有认证过一种规范的方法来计算相关色温（有多种计算方法），而更重要的是相关色温忽略了绿色。因此一个灰色可以偏绿或洋红但依然保持6505K，测量ΔE和红绿蓝平衡数值都是更加准确测量白平衡精准度的方法。
设置主色彩/色调选项
摘要
主色彩选项对所有色彩的亮度和饱和度都有影响。使用色彩选项将三原色的亮度调整到正确位置。
主色调的色相选项对色轮上三复色的位置有影响。使用色调选项将三复色的色相调整到正确位置。

注意：如果您的显示设备有色彩管理系统，那么就不需要调整色彩和色调。只有当色彩管理系统无法进行调节的时候才使用这两项进行调整。

调整色彩的步骤：
1. 单击色彩/色调按键。随后出现色彩/色调单元。
2. 进行一系列的白红绿蓝青黄洋红色的测量后生成一条基线。
3. 显示红色的测试图案。
4. 单击连续测量按键。
5. 选择红色的单选键。
色彩极致会实时测量并更新误差图表。
6. 调整色调/色相选项直到红色色相的误差尽可能接近0%误差。

7. 完成后单击停止。

注意：调整色彩的目标是减小三原色的所有亮度误差，不只是红色的亮度误差。使用红色色彩选项调整完红色后您可能希望继续重复这一过程调整蓝色色彩和绿色色彩选项，最终实现三原色最低的平均误差率。

调整色彩的步骤：

1. 单击色彩/色调按键。
随后出现色彩/色调单元。
2. 进行一系列的白红绿蓝青黄洋红色的测量后生成一条基线。
3. 选择青色的单选键。
4. 单击连续测量按键。
5. 显示青色的测试图案。
色彩极致会实时测量并更新误差图表。
6. 调整色调/色相选项直到蓝色色调的误差尽可能接近0%误差。
7. 完成后单击停止。

注意：调节色彩的目的是减小三复色的全部色调误差，不是指青色的色调误差。使用蓝色色调选项调整完青色后您可能希望继续重复这一过程调整红色色调（洋红色）和绿色色调（黄色）选项，最终实现三复色最低的平均误差率。

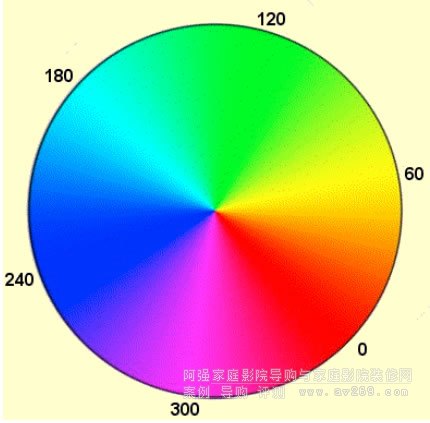

色轮
原色和复色以角度的方式分布在色轮上。

色彩在色轮上的位置决定了色调。

使用色彩管理
摘要
当显示设备具备色彩管理系统（CMS）以便调整三原色和三复色的色调、饱和度和亮度时需要使用色彩管理单元。您可以根据需要选择不同色彩空间，根据色彩管理系统的参数选择与设备最适合的色彩空间。例如：
l 当您使用的CMS参数为色调、饱和度、亮度时，请使用HSL，如JVC LC瀂S投影机。
l 当您使用的CMS参数为红色、绿色、蓝色时，请使用RGB，如三星平板电视和
Lu瀀age瀁 Radia瀁ce外置视频处理器。
l 当您使用的CMS参数为x值、y值、Y值时，请使用xyY，如DVDO Du瀂外置视频处理器。
使用色彩管理的步骤：
1. 在设置中选择您需要的参考色域。
2. 按照上述说明选择所需的色彩空间。
3. 对白色、红色、绿色、蓝色、黄色、青色、洋红色进行初始测量来取得基准数值。
4. 在屏幕上显示一个色彩的测试图案。
5. 选中该色彩的单选键。
6. 单击连续测量按键。
色彩极致会实时测量所选色彩在该色彩空间中每一项的误差值并显示在图表中。
7. 通过调整显示设备中的CMS选项将所选色彩的误差率尽可能降为零。此时可以通过观察误差值图表中的dE数值变化配合决定并调整参数设定的加减，最终在所选是色彩空间中将整体误差降低并控制在最准确的水平上。
8. 单击停止。
9. 对其他色彩重复步骤2-7的操作进行修正。

注意：您可能需要用到小于100%饱和度的目标值来判断CMS对整体色彩空间的线性控制能力。如果线性控制能力不理想，可以选择校准所选参考色域的75%或50%饱和度，您可以在单元设置菜单中选择不同的饱和度目标值。

饱和度
饱和度越高的色彩位置更靠近CIE可见色彩图表的边界，饱和度越低的色彩位置更靠近图表中心，白色位于图表正中同时饱和度为零。

亮度和照度

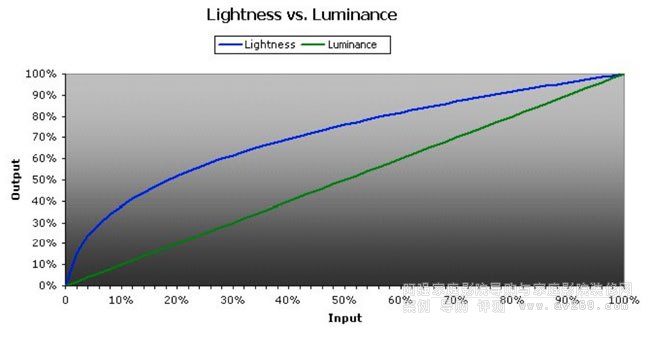

这两者都用来测量光线强度。亮度是非线性、以感官为主导的光输出强度单位，与显示设备的伽马曲线大致上成反向。人眼对于暗部弱光环境下光线强度的微小变化都十分敏感，但对于高光环境下同样程度的变化就不太敏感。如图所示，在总体信号中18%的输入强度已经基本达到全黑与峰值亮度之间的半程位置。

照度是线性的光输出强度单位，可以用绝对值或相对值表示。
l 绝对照度可以用cd/瀀2或fL表示。
l 相对亮度可以用数字0.0-1.0表示，其中1.0代表与白色参考标准绝对亮度一致。
色彩管理单元测量亮度，色彩解码（色彩/色调）单元使用相对亮度，灰阶和色域单元同时使用相对和绝对亮度。

亮度与照度的一个很明显的区别在于亮度单位中亮色（绿）和暗色（蓝）的差别与照度（绝对或相对）中同样的差别要小很多。绿色的照度大约是参考白色的71%，而蓝色的照度大约是8%——两者比例是九比一。而同样的差别在亮度中的比例不超过三比一。这一现象可以理解为绿色测量到的强度比蓝色强九倍，但在人眼看起来绿色只比蓝色强2.7倍。这就是我们所说的光输出强度是非线性的所代表的含义。
