多炮EQ软件MSO操作入门,minidsp+rew组合实操手册

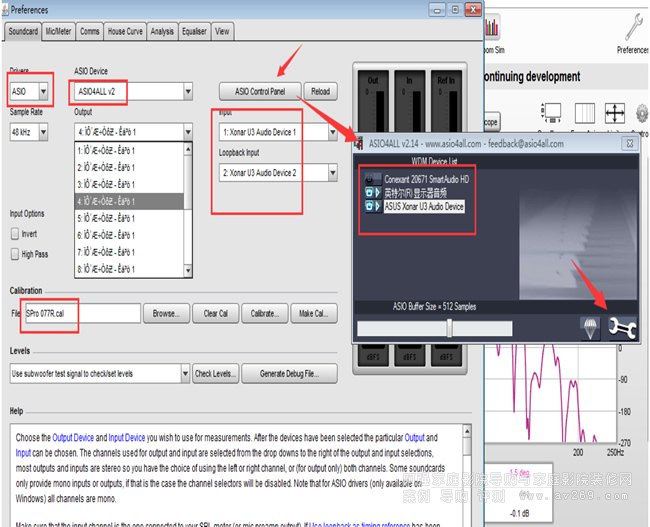

先打开REW推荐5.19级以上版本:

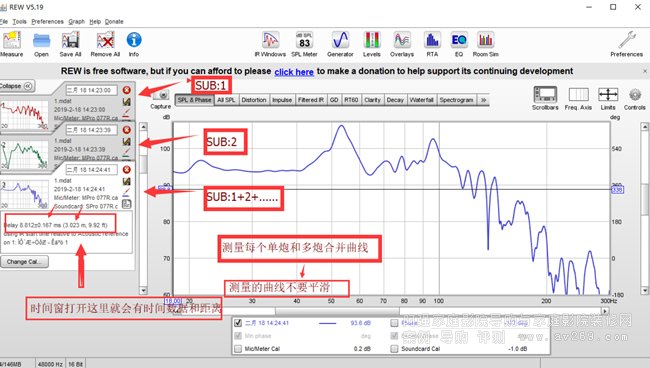

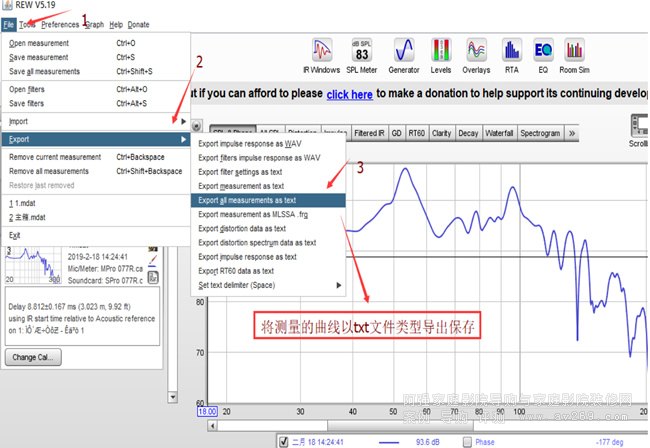

多炮推荐用HDMI输出模式测量每个单炮和多炮合并曲线.并用txt文本保存(也可以用RCA输出但是不能测量时间基准浪费了MSO的多炮间的延时计算功能. 单炮可以用RCA)

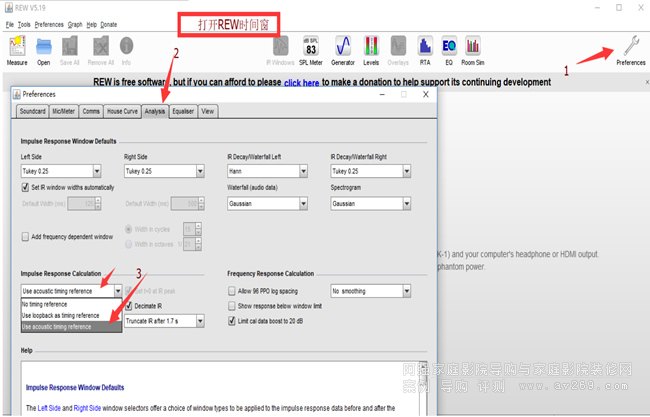

REW时间基准设置:

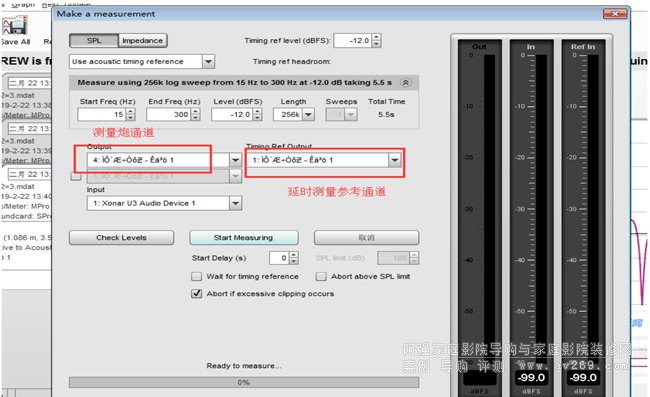

注意:在选用参考通道时一定要打开所对应参考通道的后级让参考通能够发声,参考声道就是以其中一个箱子为基准,先发出一段高频音“哔”作为基准音,另外一个箱子再发声,这样就能通过不同的箱子和这个参考声音做对比,计算各箱之间的延时

注意:用REW测曲线时先用REW把每个炮的声压调整到差不多大小,功放里面的低音炮频率要设置成120hz

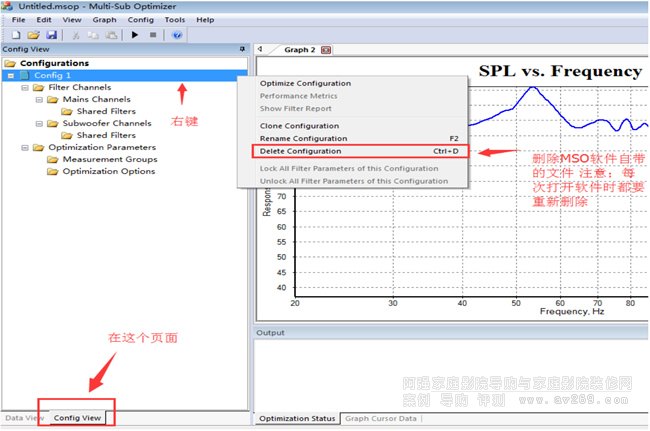

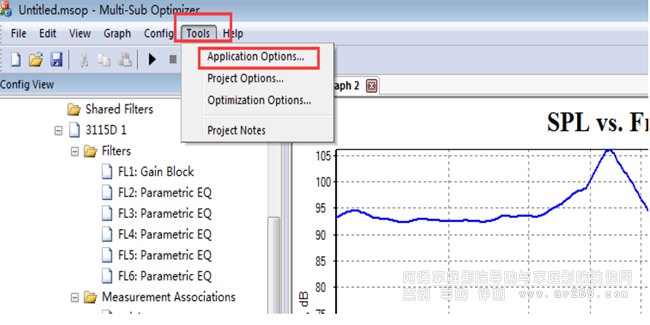

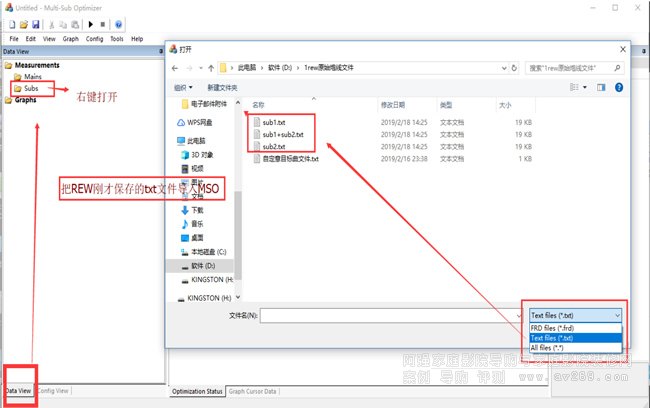

打开MSO软件:先对MSO软件进行初步设置

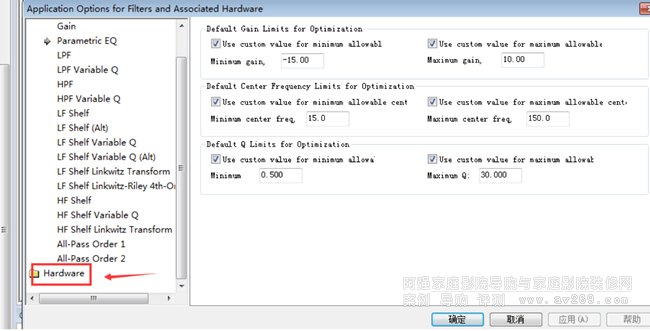

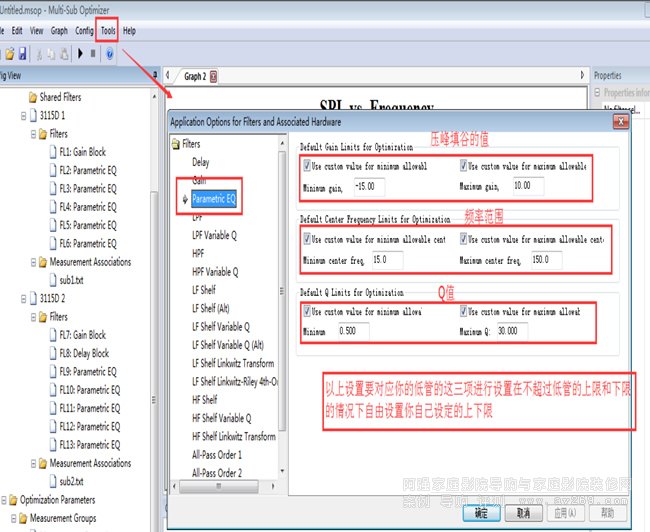

上图的频率范围是指EQ时所要用到的最小到最大的频率范围 这个和你在下面正式EQ时所填写的EQ范围不是一个概念比如你须要EQ:20HZ到120HZMSO会用到15HZ到150HZ这中间的所有频点,上面红框内的设置只是举例说明 当然你也可以照着我的设置先填着以后根据自己需要更改比如只压峰不填谷等。。。。


下面是miniDSP对应上面MSO:(Parametric EQ)设置设置项的举例说明:

Hardware设置见下图

上面MSO初部设置完成。

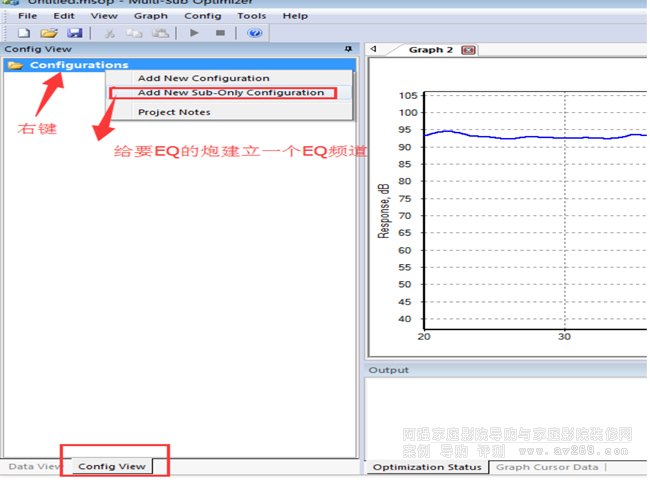

下面开始给炮进行EQ:

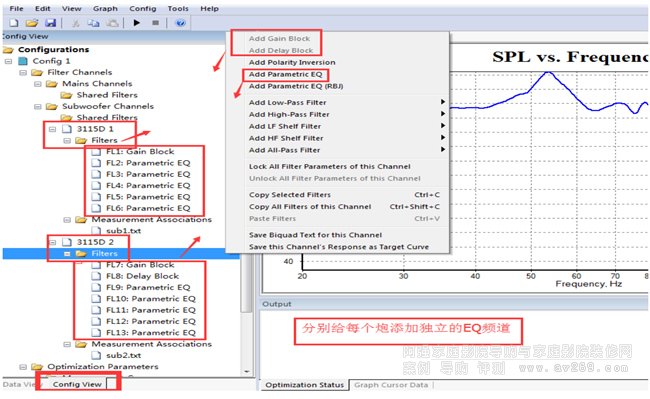

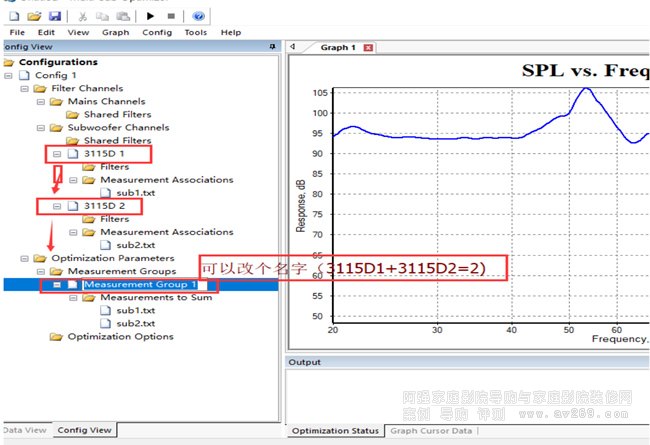

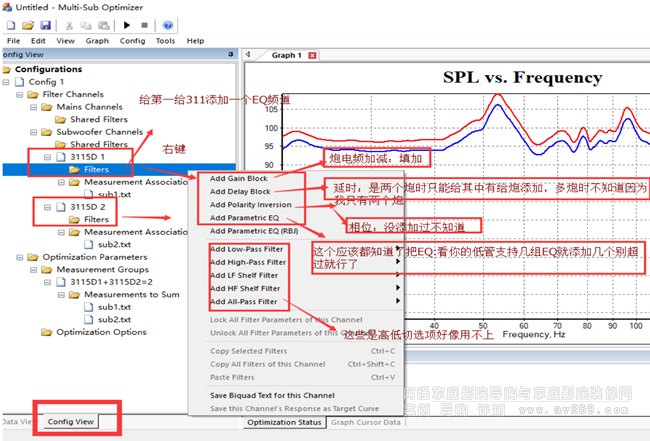

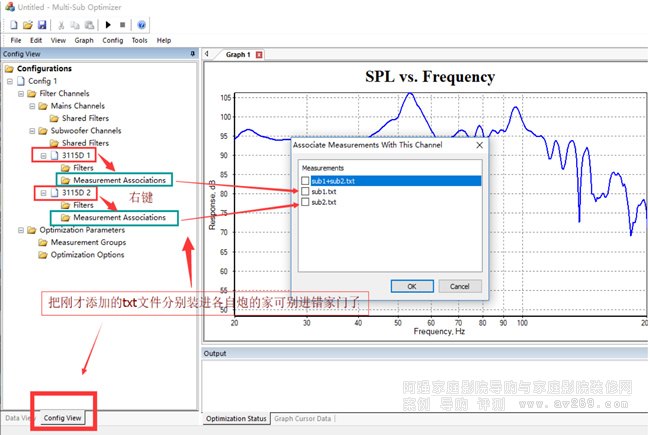

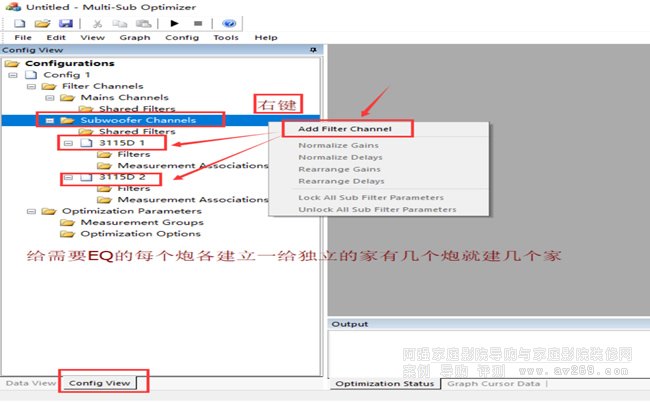

Sub Channel 1可以先改个名称好记点我改成3115D 1

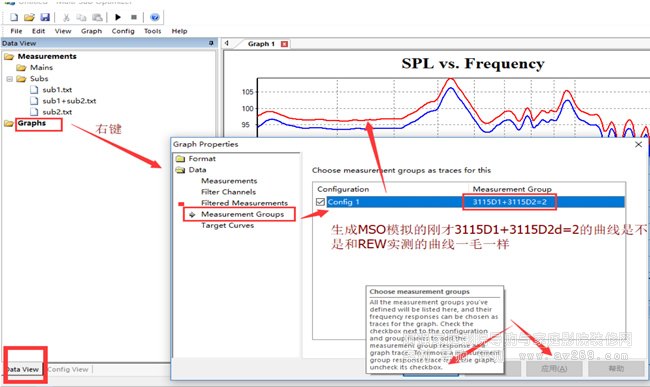

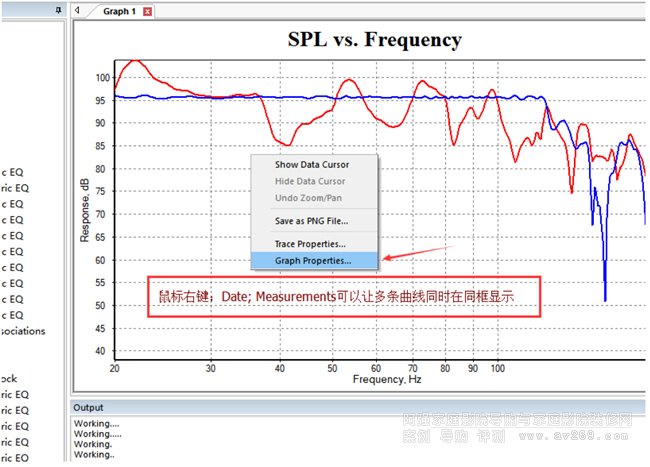

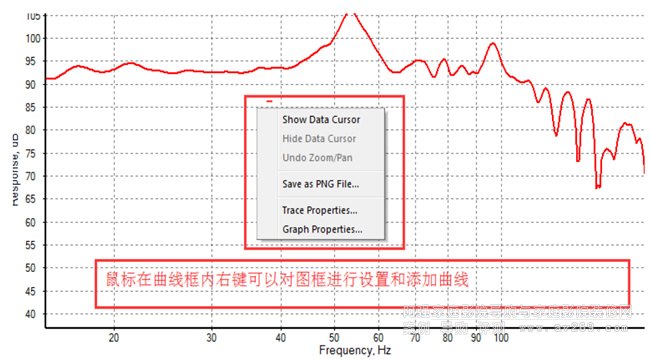

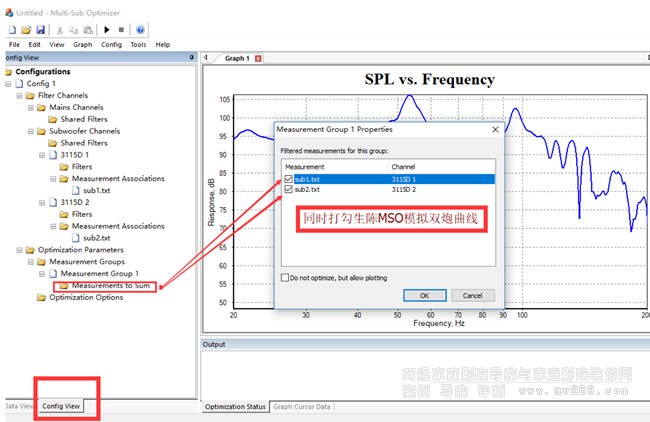

注意:如下图你的模拟合并原始曲线和实测合并原始曲线一定要是一样的如果对不上下面的步骤都不用搞了

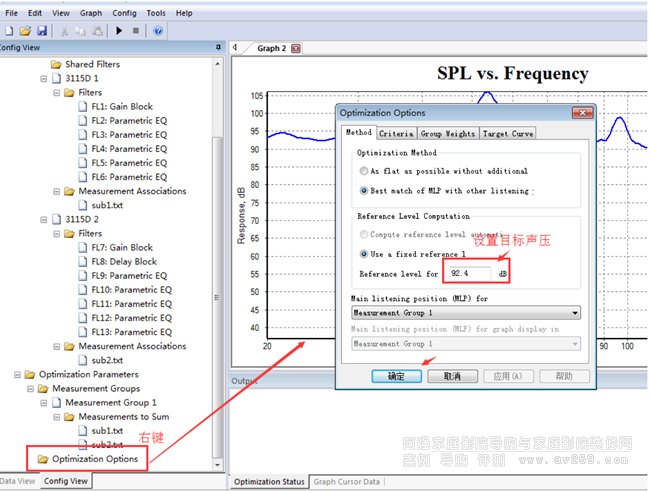

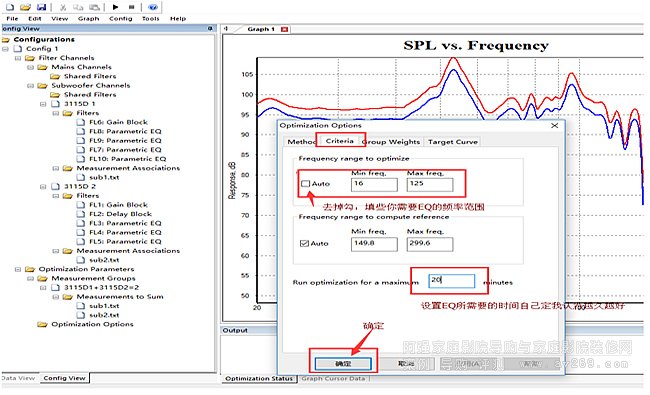

下图设置自动EQ计算时间推荐设置30分钟起步......时间越长曲线优化越好

以上准备工作完成

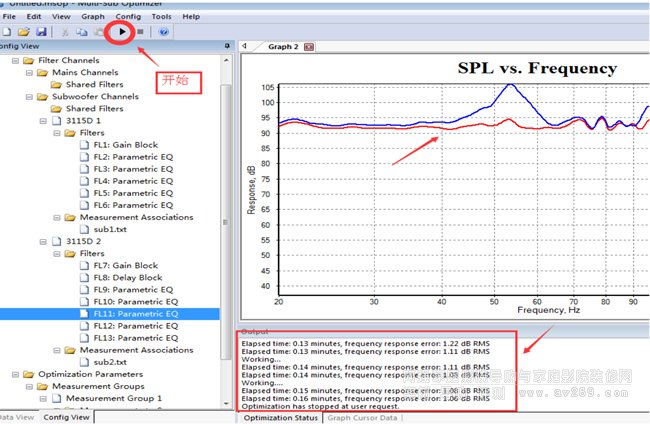

MSO开始自动EQ计算。。。。。。。。。。。。

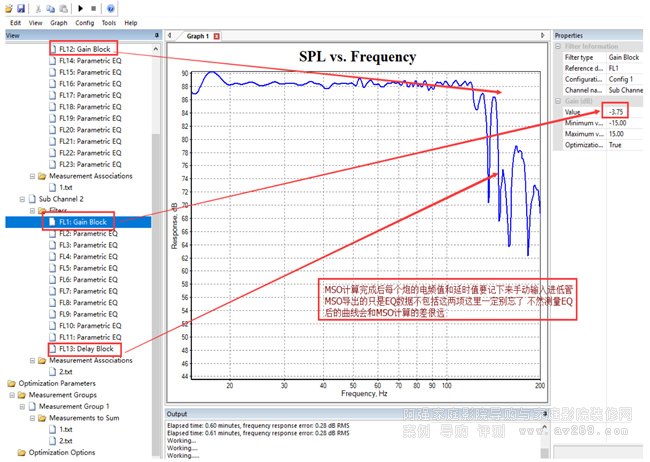

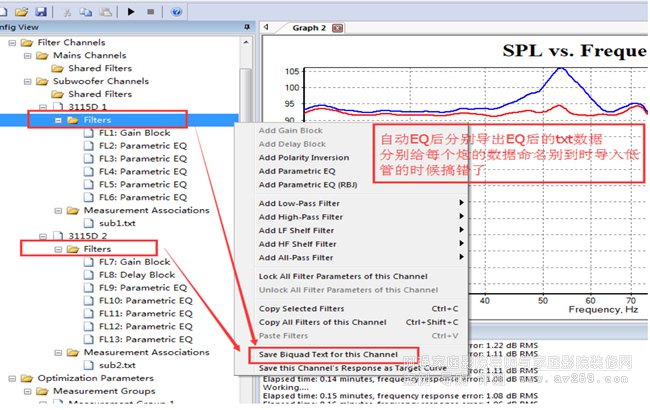

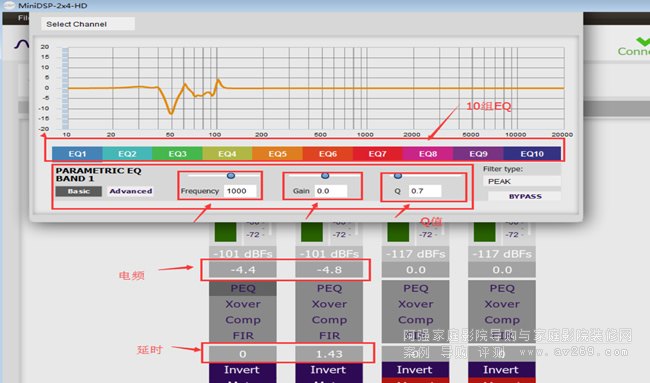

把上图的各个炮的增益电频值和延时值填入下图低管的对应位置,要注意的是低管的延时只能填写正数,如果MSO计算出来是负延时的话就要把MSO这个延时项目重新添加到另一个炮上面,然后再重新用MSO计算一遍。



以上感谢作者的分享,网上收集请本人看到联系阿强。
