打造一套完整的视听影音系统需要预埋哪些线?

打造一套完整的视听影音系统需要预埋哪些线?

一套完整的视听影音设备之间需要的线材有很多种类,而要在影音空间打造一套美观且稳定的影音系统就需要提前预埋相关线材,从电源到音频视频线都需要考虑进来!

那么,制作一个影音房需要布哪些线?如何正确布线?这些问题就摆在我们的面前了。

影音室系统的电线类型主要分为电源线、信号线、HDMI线、音箱线、网线、红外等等。

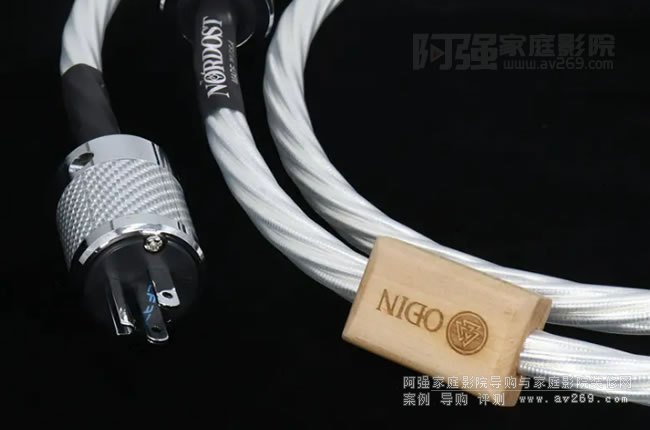

1.电源线

电源是正常运行中每台设备的血液,电源线是血管,需要承受足够的电流,不发热。

电源线很重要,电源线的质量一定要过关。线路选择时应该考虑所有音频和视频设备的总功率和电流,并留出足够的余量。请勿使用低质量的电源线和电源板。

其次,视听设备所需的电源尽量与家用线路分开走线,避免与空调、洗衣机等,电磁炉、照明灯等共享电源线。因为电源最怕干扰,保持电源的纯净是整个影音房设备发挥最佳状态甚至正常工作的基本保证。

此外,电源线应与音视频信号线、扬声器电缆、网线等分开。与其走同一个槽,不如保持50CM的平行距离,防止信号线和电源线相互干扰。

如果电源线和信号线必须交叉,可以用铝箔包裹信号线进行屏蔽。当然,如果家附近有大型电气设备,并且其供电受到严重干扰,抑制波动比较大,建议使用功率净化器和大功率稳压电源改善供电情况,以保障影音房设备的正常运行。

影音房的电源插座位置在这里特别强调,因为视听室漏接电源插座的情况并不少见。如果由于设计不合理导致电源插座离设备太远,电源线头出墙太短,会给使用和后期维护升级带来不便。

影音房的配电如下∶

(1)投影仪电源插座∶如果预留插座,应在距离投影仪0.1-0.5m之间;

(2)电动投影幕布电源插座∶这个电源插座对于非电动幕布来说是忽略不计的,电源插座一般在电动幕布的左侧,离屏0.5m内;

(3)低音炮电源插座∶若是无源低音炮则不需要考虑,而有源低音炮预留线要在1-2米以外,便于低音炮位置的调整;

(4)环绕音箱电源插座∶此插座一般被忽略,仅在使用无线环绕音箱时使用;

(5)机柜电源插座:这个插座最重要,因为机柜有功率放大器、信号处理设备等大功率设备,功率负载最大。

HDMI视频线

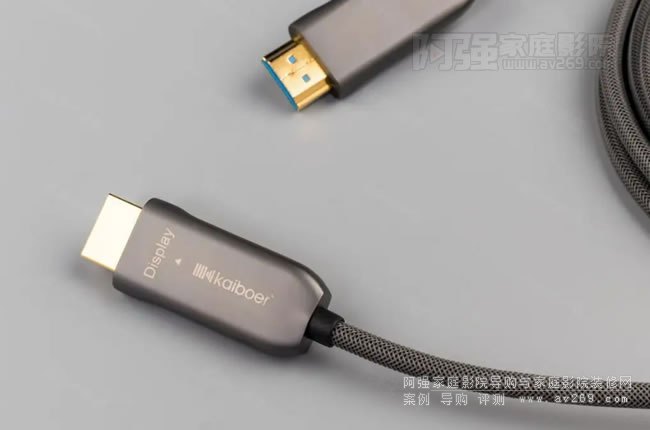

2.HDMI视频线

(A)线的选择

HDMI线有很多版,建议直接选择2.0版,或者2.0以上均可,支持声音传输和4K(图像传输。无论是打造高清1080影院还是4K影音室,对HDMI线的选购都不能吝啬。

另外,建议选择高版本的HDMI信号线。原因很简单,线径太细的屏蔽做不好,HDMI电缆中每根线的直径直接关系到信号传输速率,如果传输速率受到影响,就会导致信号不稳定、画质较差、画面卡顿、信噪比低等等后果。如果考虑布线的方便,可以选择HDMI排线,因为排线更容易弯曲。

(B)布线建议

预埋2根HDMI电缆(如果影音房既有看电影功能又有卡拉ok功能,建议准备3根),用PVC 50管做一个大弯,因为HDMI电缆非常脆弱,又厚又硬,一旦埋入墙内,很难取出更换,需要留一根电缆备用。另外,如果考虑在影音室安装卡拉ok音响系统,需要嵌入3根。穿墙穿管穿线不要抱HDMI电缆插头,容易断。埋管穿线时,必须及时保护好插头,并用防水胶带包裹,避免进入灰尘和水,穿线后,装入袋中。定向HDMI电缆(喇叭电缆、音频信号线也要注意,一般电缆体上都有箭头状的标志)。注意不要弄错方向,方向是从功放端到投影仪或显示器端。

如果是选用派对屋影K一体的产品,只需要预埋2根高清线,一进一出即可。

音箱线

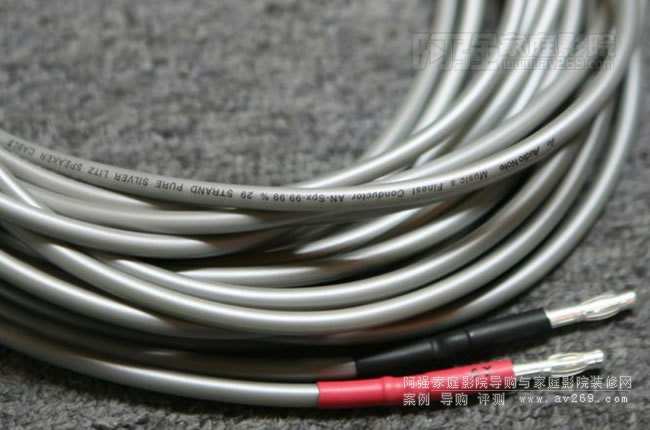

3.音箱线

一般建议使用200芯或2.0以上的无氧铜线,可嵌入PVC 25管。

另外,如果音箱安装在墙上,最好在音箱位置预留86盒。

4.低音炮线

根据低音炮数量选用专用低音炮线路,有条件可以提前多布几路方便后期升级。

5.网线

建议影音房音响系统在机柜内嵌入三根六类网线。

第一个用于下载和更新智能视频库或硬盘播放器中的电影和视频。虽然很多播放器都有无线功能,但是已经证明限制远高于无线效率。

第二个用于家庭卡拉ok系统的系统升级和歌曲下载库更新。

第三个用于传输232协议。如果您的影音室系统已经添加到智能家居控制系统中,或者将来升级到智能家居,这条网线是必不可少的。

家里有个电影院是什么感受?在家就能享受电影院的质感,关键还是包场!吃着零食、喝着饮料、看着电影,这个画面想想就很“哇塞”!

家里有间KTV又是什么感受?在家就能放声高歌,关键还没有KTV嘈杂的环境和难闻的气味!

一套好的影音房设备要呈现好的视听效果,是由多方面因素综合决定的,布线就是其中一个比较基础但是又很重要的一环,学会了,你也可以拥有一间超棒的的私人影音房!
