杜比全景声家庭娱乐工作室技术指南（中文机器翻译版）

杜比全景声家庭娱乐工作室空间技术指南图文由阿强通过机器翻译而成，仅供参考：版权由杜比公司所有（2021年5月6日发布）。

本文档的简介
本文档详细介绍了希望采用7.1.4或更高版本的家庭娱乐杜比全景声设置的工作室的技术指南。你也可以使用5.1.4的布局，尽管7.1.4或更高的版本是杜比全景声家庭娱乐工作室的首选布局。

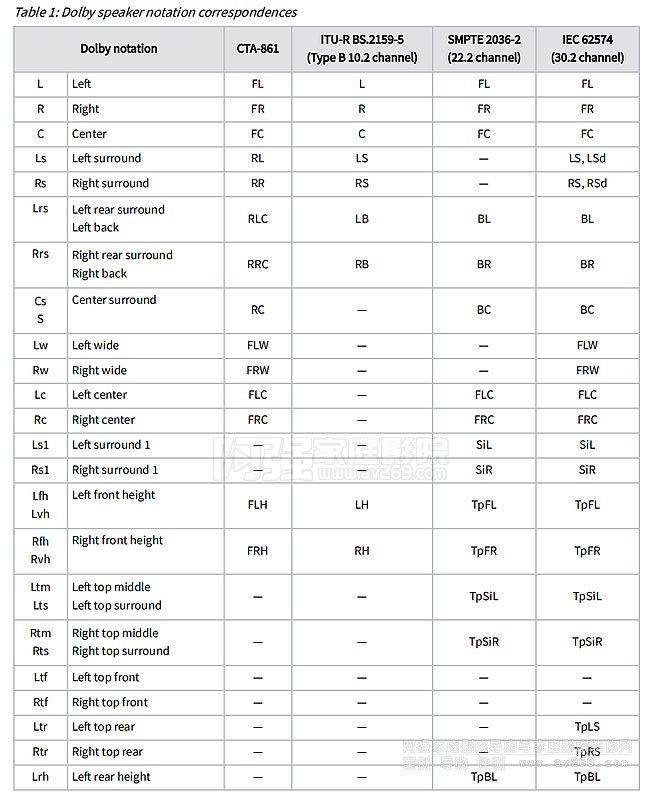

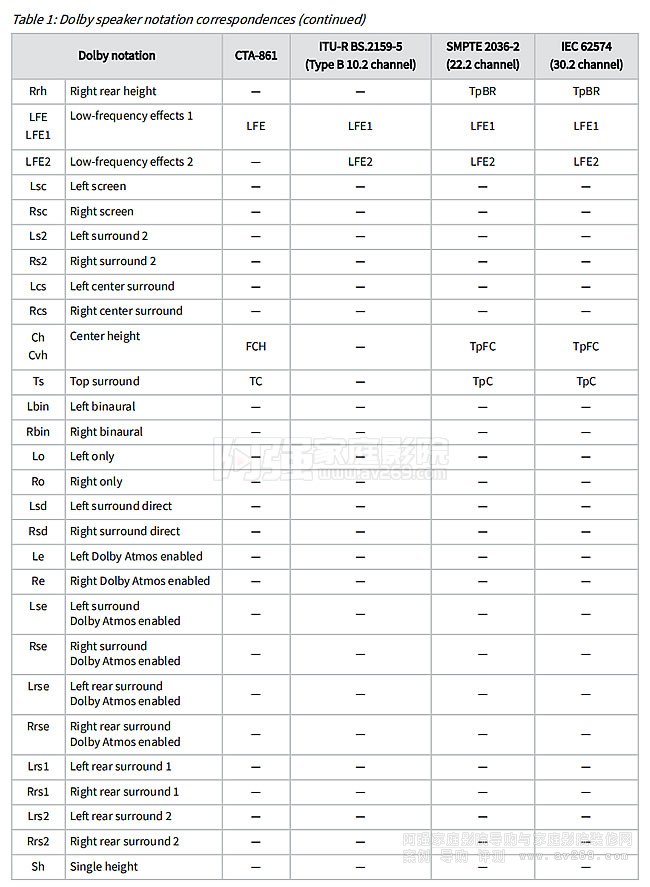

1.1缩写扬声器符号
杜比文档使用特定的名称和缩写来描述说话者或说话者频道。杜比表示法可能不同于其他组织和公
司使用的名称和缩写。
注：此信息仅供参考。您的产品并不支持表中标识的所有扬声器输出

技术指导方针
创建5.1.4、7.1.4或更大的杜比全景声家庭娱乐监控设置的技术指导方针考虑了房间几何形状、房间声学、扬声器定位和电声性能、混合设备和适用的杜比全景声渲染解决方案。
关于技术指南
房间设计尺寸、术语和基本知识
《布局设计》
扩展扬声器布局设计
扬声器和放大器规格书

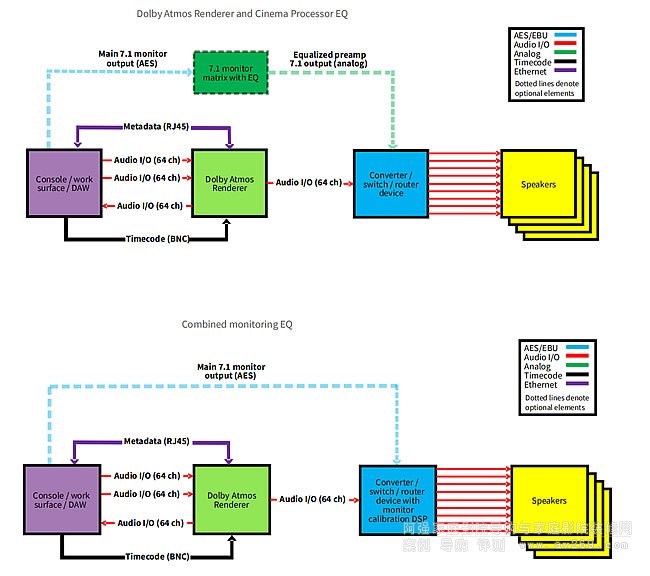

工作室框图
扬声器校准
示例参考文献7.1.4布局图

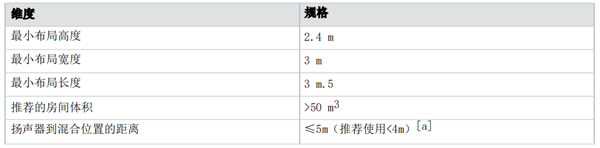

表2：推荐的最小和最大布局尺寸
[a]对于需要距离混合位置更远的房间，请访问我们的知识库和讨论社区，并查看本文档中的扩展发言人布局设计。

相关信息:扩展扬声器布局设计

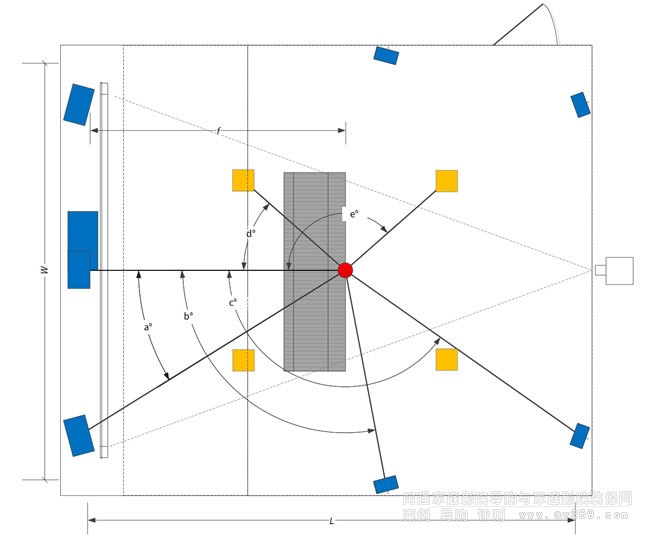

图 1：等距布局平面视图显示屏幕和周围扬声器位置

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
≥ n° = 最小分离角
* = 布局宽度和长度：对于圆形布局，请使用圆形直径。对于其他配置，请使用扬声器之间的宽度和长度。

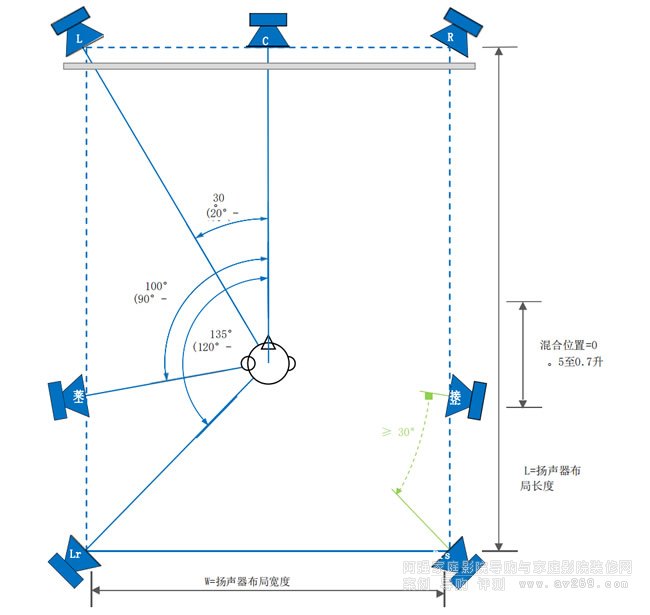

图 2：正交布局平面视图显示屏幕和环绕扬声器位置

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
* = 120°-150° 首选，但 160° 是可以接受的，以实现后壁定位。
≥ n° = 最小分离角

屏幕扬声器仰角
我们建议将屏幕扬声器放置在坐姿耳朵高度，大约 1.2 米。它可能会但是，由于图像显示、视线、房间使用和几何形状，有必要提升它们。
尽量减少屏幕扬声器略微升高时的高度感，并确保足够的与顶置扬声器分开，以下准则适用：
• 屏幕扬声器的仰角不应大于 20°。
• 屏幕扬声器高度不应大于 0.7 乘以布局高度。例如，如果
从地板到顶置扬声器声学中心的测量距离为3 m，最大值屏幕扬声器的声学中心高度应为2.1米。
此图显示了侧面仰角的推荐屏幕和前环绕扬声器位置。

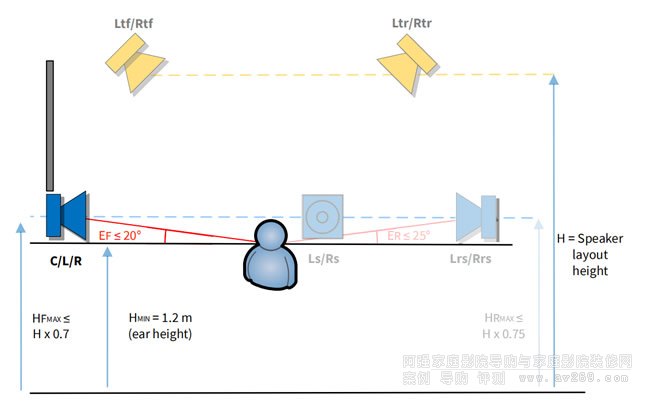

图 3：显示屏幕扬声器位置的侧立面图

Ltf/Rtf =左右上上角前扬声器
Ltr/Rtr =左右上后扬声器
EF =从水平到C、L、R的角度
=从水平到=和=的角度
H=扬声器布局高度
HMIN =最小扬声器高度
HFMAX =最大屏幕、宽和侧扬声器高度HRMAX =最大后环绕高度

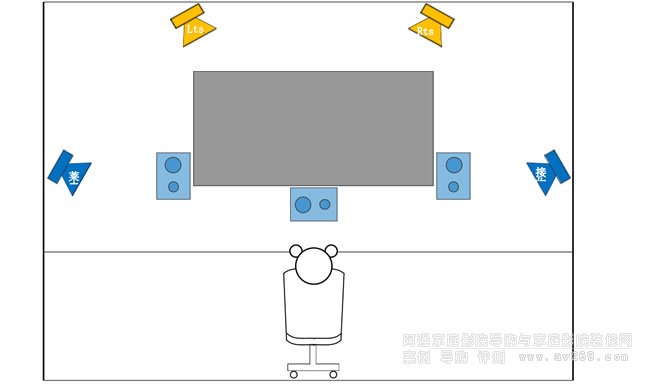

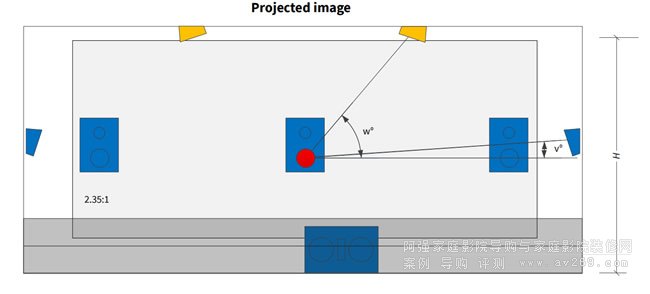

图4：显示屏幕扬声器位置的前立面图

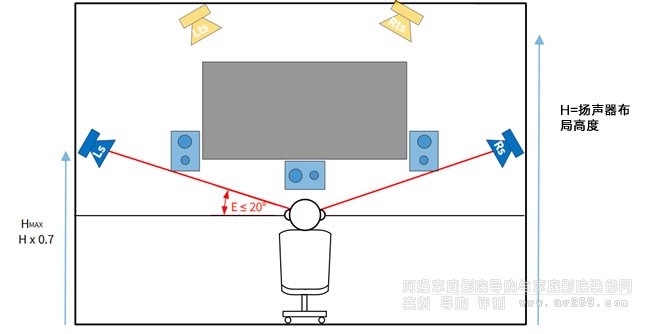

图 5：前立面图显示侧面环绕扬声器位置

Ls/Rs = 左右环绕声
Lts/RTS = 左右顶部环绕声
E = 从水平到 Ls 和 Rs 的角度
H = 扬声器布局高度
HMAX = 最大屏幕、宽扬声器和侧扬声器高度

后部环绕标高指南
与后环绕扬声器的仰角应不大于25°。
后环绕高度不应大于0.75乘以布局高度。

图 6：显示后环绕扬声器位置的侧立面图

Ltr/Rtr =左右上后扬声器
EF =从水平到C、L、R的角度
=从水平到=和=的角度
H=扬声器布局高度
HMIN =最小扬声器高度
高频最大值=最大屏幕、宽屏和侧边扬声器高度HR最大值=最大后部环绕高度

注意：不同高度的环绕扬声器应该沿着屏幕扬声器穿过环绕扬声器的声学中心。

2.3.4顶部环绕扬声器
在7.1。4杜比全景声设置，有四个顶部环绕扬声器。这些标签分别标记为左上前（Ltf）、右上前（Rtf）、左上后（Ltr）和右上后（Rtr）。
当提到左上或右上包围时，可以使用缩写Lts或Rts。
所有顶部环绕扬声器的位置取决于以下设计方面：
顶部的环绕立体声扬声器的可实现的高度水平角度放置
从混合位置的水平位置到顶部环绕扬声器的横向角度
从混合位置的水平位置到顶部环绕扬声器的纵向角度
这些指导方针的结果是一个四个架空扬声器放置在混合器的中央，如图所示。

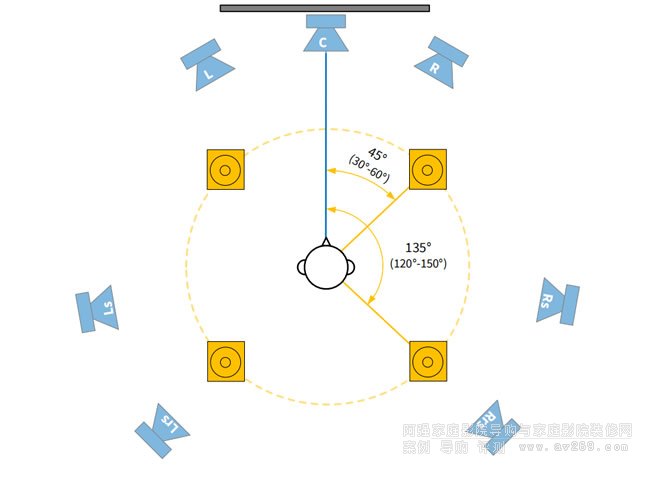

图 7：显示顶部环绕扬声器位置的等距布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后部环绕
n° = 推荐角度
（n°-n°） = 角度限制

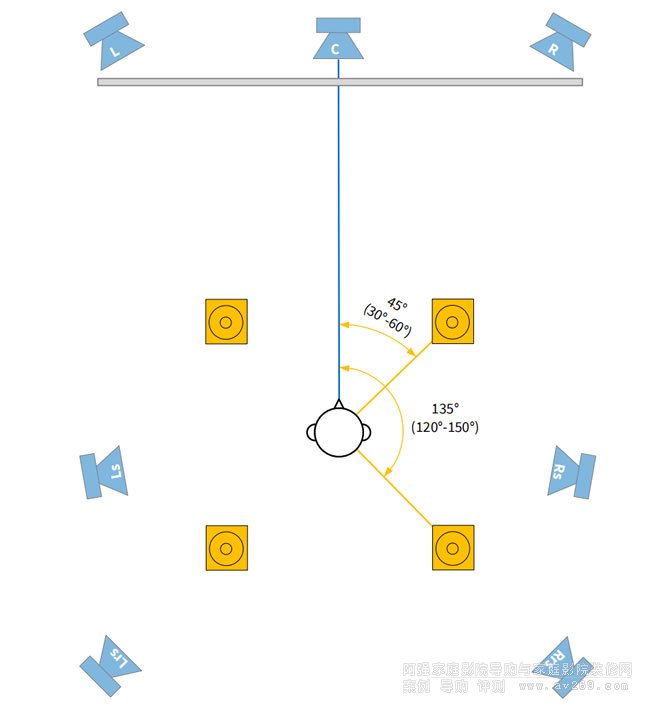

图 8：正交布局平面视图显示顶部环绕扬声器位置

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
n° = 推荐角度
（n°-n°） = 角度限制

顶部环绕扬声器高度
顶部环绕扬声器通常放置在天花板附近，最小高度为 2.4 米混合位置的地板水平。
顶部环绕扬声器横向位置
顶部环绕的位置应使左右两半之间对称房间，在混音器的每一侧（以便每个头顶环绕的横向角度相同）。
在正面立面图上查看的最小顶部环绕仰角为 45° + （E ÷ 2），其中 E 为侧面环绕扬声器从水平方向的仰角。这也是理想的角度。
最大顶部环绕仰角为 55° + （E ÷ 2），如下图所示。

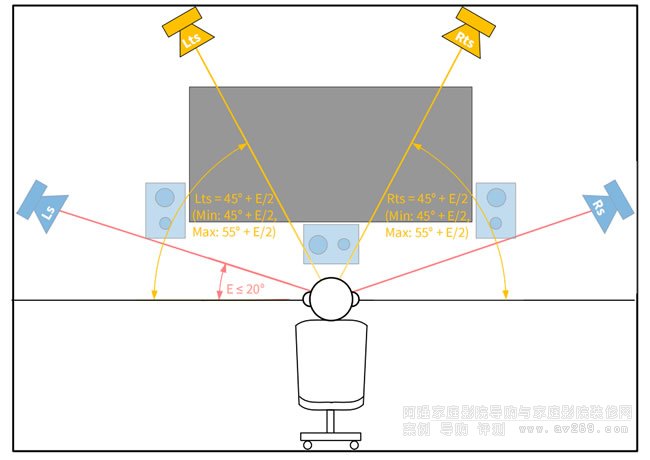

图 9：显示顶部环绕扬声器位置的前立面图

Ls/Rs = 左右环绕声
Lts/RTS = 左右顶部环绕声推荐角度
（最小值：最大值）：= 顶部环绕角限制
E = 从水平到 Ls 和 Rs 的角度

顶部环绕扬声器纵向位置
前顶部环绕从水平方向的理想角度为 45° + （EF ÷ 2），其中 EF 是水平屏幕扬声器。
扬声器应尽可能靠近理想位置;然而，建议的范围是潜移默化的
与前置顶部环绕扬声器的角度为：
• 最小值：30° + EF
• 最大：55° + （EF ÷ 4）
后环绕放置的理想和限制是相同的，除了与后部的角度环绕声被称为ER。

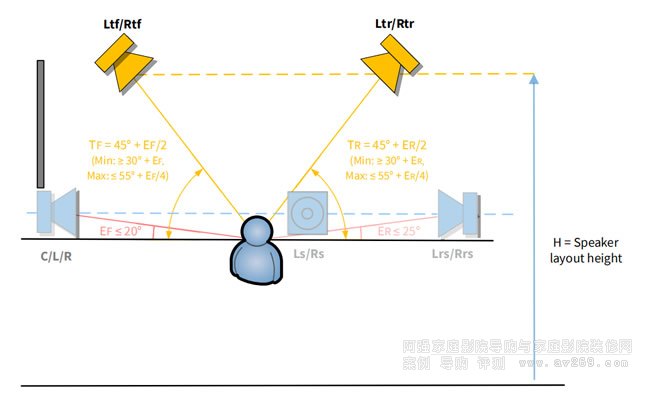

图 10：显示顶部环绕扬声器位置的侧面立面图

TF/TR = 推荐的顶部环绕角
（最小值：最大值：） = 顶部环绕角限制
EF = 从水平到 C、L 和 R 的角度
ER = 从水平到 Lrs 和 Rrs 的角度
H = 扬声器布局高度

2.3.5 5.1.4 扬声器布局的扬声器配置设计指南
杜比全景声家庭娱乐演播室
尽管 7.1.4 是杜比全景声家庭娱乐工作室的首选布局，但您也可以使用 5.1.4 布局。但是，在 5.1.4 布局中，缺少后环绕扬声器将导致
空间分辨率的差异。
一些关键因素和期望：
• 杜比全景声 5.1.4 扬声器布局尺寸通常小于典型的 7.1.4 布局，但整体尺寸指南与房间布局设计中所述相同。
• 扩展监视器布局不应与 5.1.4 配置一起使用。

相关信息
房间布局设计
屏幕扬声器和低音炮位置
屏幕扬声器和低音炮放置指南保持不变。
有关此主题的详细信息，请参阅屏幕扬声器部分

侧环绕扬声器放置
侧面环绕声扬声器在水平面上与中置扬声器的角度调整为匹配典型的 5.1 位置。
如图所示，等距布局平面视图显示屏幕和环绕扬声器位置，理想Ls 和 Rs 扬声器的水平面角度从中央扬声器增加到 110°。推荐的侧面环绕的引导范围从 90° 扩展到 120°。
侧环应远离房间的后角。必须有额外的空间长度超出侧面环绕位置，以便正确放置 Ltr/Rtr 最后面顶部环绕扬声器。

相关信息
布局长度参数
计算布局长度参数
在计算顶部环绕的位置之前，必须计算布局长度参数。
在 7.1.4 扬声器配置中，从中置扬声器到后环绕的纵向距离为定义为布局长度。但是，由于在5.1.4中省略了后环绕扬声器的位置系统中，虚拟配置长度需要使用名义上的后环绕位置来计算。
从一侧环绕到另一侧环绕的圆弧被追踪，在混音后面形成等距弧位置。名义上的后环绕声位置与中置扬声器成 135° 角，但位置还需要与侧面周围保持至少 30° 的分离。名义后部的范围因此，环绕声从 135° 延伸到 150°。名义后环绕位置的仰角为假定与侧面环绕的匹配。
布局长度定义为从中置扬声器到名义后部的纵向距离环绕位置。使用杜比音厅设计工具进行家庭娱乐 （DARDT_HE） 时，此计算是自动进行的。
注意：在工具中，在 5.1.4 模式下，配置（或布局）长度参数变为房间长度参数。要在工具中启用 5.1.4 模式，请取消后环绕线项复选框。

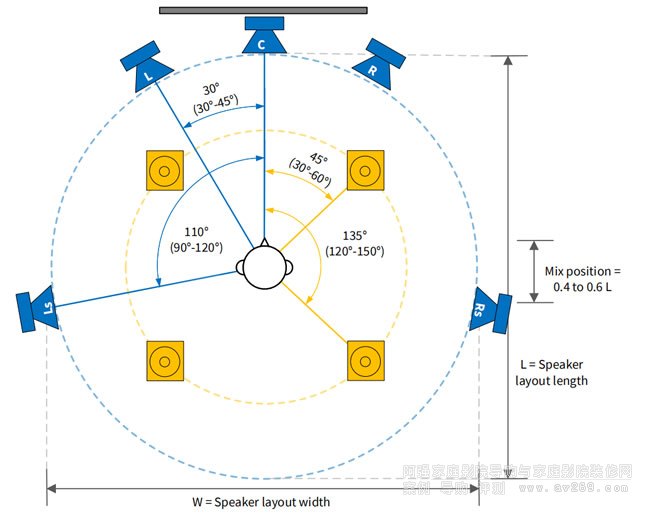

图 11：显示屏幕和环绕扬声器位置的等距布局平面视图

n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度

顶部环绕扬声器位置
一旦确定了后环绕的名义位置，就可以使用它们来帮助定义Ltr/Rtr 顶部环绕声位置。
有关此主题的详细信息，请参阅顶部环绕扬声器部分。
注意：
如果需要，Rtr/Ltr扬声器可以安装在后壁的高处，只要随后的布局高度和角度位置符合准则。
相关信息
顶部环绕扬声器

2.4 扩展音箱布局设计
杜比全景声家庭娱乐工作室的首选扬声器布局是 7.1.4。对于较大的工作室，
但是，如果需要扩展布局，则可以包含其他扬声器。

您可以在扩展布局时添加多达四个扬声器选项：
• 宽扬声器
• 侧环绕阵列
• 后环绕阵列
• 额外的顶部环绕扬声器或顶部环绕声阵列
您可以彼此独立地部署扬声器选项，并且可以应用所有扩展布局等距或正交布局的选项。

注意：阵列设计适用于杜比全景声渲染器版本 3.2 中的阵列模式
后来使用杜比全景声母带制作套件许可证运行。
在设计扩展布局之前，请优化基本 7.1.4 布局以满足扬声器布局中的准则设计。完成基础优化后，您可以考虑扩展布局及其准则。
注意：如果可能，请将所有扬声器水平和垂直对准混音位置。
如果无法做到这一点，混音位置应很好地在扬声器的分散角范围内。

相关信息
扬声器布局设计
2.4.1 宽环绕扬声器
您可以将宽环绕扬声器添加到 7.1.4 布局以创建 9.1.4 扬声器布局。在 9.1.4 杜比全景声中
设置时，有六个标准平面环绕扬声器。用于创建 9.1.4 布局的其他扬声器是左宽 （Lw） 和右宽 （Rw）。
两个主要的设计方面决定了宽环绕扬声器的位置：
• 相邻扬声器之间的水平角度放置和角度分隔
• 宽环绕扬声器的所需高度，以与混音位置的角度测量
宽环绕扬声器的音调应与其他环绕扬声器相似，并满足所需的声音压力水平 （SPL） 规范。
宽环绕扬声器水平角度
使用宽环绕扬声器时，请考虑房间设计、扬声器位置和布局类型实现适当的水平角度。
使用宽环绕扬声器时，以下准则适用：
• 在选择宽环绕扬声器的位置之前，请查看理想的位置和指南
用于屏幕、侧环绕、后环绕和顶部环绕扬声器。有关详细信息，请参阅房间设计尺寸、术语和基础知识以及扬声器布局设计。
• 宽环绕扬声器的理想和建议水平位置，以与混音位置，是基于左右扬声器的角度，并且取决于布局是否等距或正交：
• 对于等距布局，理想的宽环绕位置是通过在角度上加 15° 来计算的在中间和左侧扬声器之间。建议公差为 ±5°。
• 对于正交布局，理想的宽环绕位置是通过将角度增加 20° 来计算的在中间和左侧扬声器之间。建议公差为 ±5°。
这些图显示了每种布局类型的扬声器位置。请参阅适合您的数字布局。

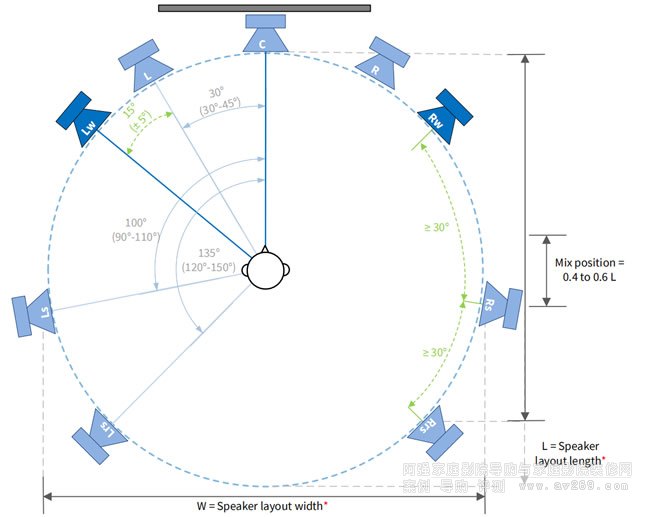

图 12：显示宽环绕扬声器位置的等距布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
Lw/Rw = 左右宽环绕声
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
≥ n° = 最小分离角
* 布局宽度和长度：对于圆形布局，请使用圆形直径。对于其他配置，请使用扬声器之间的宽度和长度。

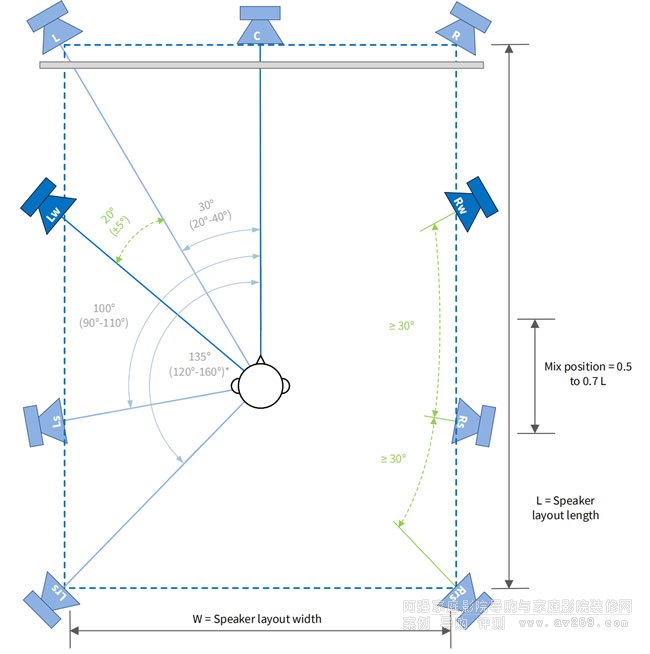

图 13：显示宽环绕扬声器位置的正交布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
Lw/Rw = 左右宽环绕声
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
* = 120°-150° 首选，但 160° 是可以接受的，以实现后壁定位。
≥ n° = 最小分离角

宽环绕扬声器高程指南
放置宽环绕扬声器的高度取决于房间几何形状和房间使用情况。
我们建议将宽环绕扬声器放置在坐姿耳朵高度（即大约1.2 m），匹配屏幕和其他标准平面环绕扬声器的理想高度。可能是但是，由于房间使用，几何形状和建筑特征，有必要提升它们。
在宽环绕扬声器升高时尽量减少高度感，并确保足够的与顶置扬声器分开，请遵循以下定位准则：
• 宽环绕扬声器的仰角不应大于 20°。
• 宽环绕高度不应大于 0.7 乘以布局高度。这提供了顶部环绕声扬声器和其他扬声器之间的垂直分离。
注意：不同高度的环绕声扬声器应遵循屏幕扬声器的平滑线条通过环绕扬声器的声学中心。
2.4.2 数组的一般用途
您可以将阵列用于需要更好客户端声音覆盖范围的较大房间（通常，最适用对于宽度超过六米的房间）。在阵列模式下，将声音平移到环绕声床可再现声音数组的所有扬声器，而对象单独平移每个扬声器。
要创建阵列，请在侧面和/或后环绕声位置添加一个或两个扬声器。您还可以包括顶部环绕声阵列中的顶部环绕扬声器。
侧面和后阵列扬声器的位置由两个主要设计方面决定：
• 相邻扬声器之间的水平角度放置和角度分隔
• 阵列扬声器的所需仰角，以与混音位置的角度测量
环绕阵列延迟
阵列中每个附加环绕扬声器的延迟应设置为与该阵列的主环绕扬声器（Ls、Rs、Lrs 或 Rrs）。
请注意，在阵列模式下监控杜比全景声混音时，无法启用空间编码仿真。
2.4.3 侧环绕阵列
通过将环绕声扬声器添加到现有或新配置来创建侧环绕声阵列可提供改进了客户端声音覆盖范围。
侧面环绕声阵列扬声器标记为左环绕声 1 （Ls1）、右环绕声 1 （Rs1）、左环绕声 2（Ls2） 和右环绕声 2 （Rs2）。
侧环绕阵列扬声器水平角度根据房间设计、扬声器数量和最佳间距放置侧环绕阵列扬声器达到适当的角度。
设计侧面环绕阵列时，以下准则适用：
• 在选择宽环绕扬声器的位置之前，请查看理想的位置和对 Ls/R 和 Lrs/Rrs 扬声器的建议。有关详细信息，请参阅房间设计尺寸、术语和基础知识以及扬声器布局设计。
• 我们建议每个侧阵列使用所有三个扬声器（而不是两个），以便最好地扩展覆盖。但是，如果每个阵列仅使用两个侧面环绕扬声器，请选择两个位置提供最佳覆盖范围。
• 无论使用的扬声器数量如何，都将 Ls2 和 Rs2 放置在 105° 至 130° 角范围内从中置扬声器测量。如果使用 Ls1 和 Rs1，请将它们放置在 70° 到 95° 角的范围内从中置扬声器测量。
• 放置侧面环绕扬声器时，请确保与 Lw 和 Rw 至少有 15° 角扬声器到 Ls1 和 Rs1，使用这些扬声器。此外，请确保与 15° 角Ls2 和 Rs2 到 Lrs 和 Rrs 扬声器。
• 在阵列内，相邻扬声器之间的间隔角应至少为 15°，理想情况下，没有超过20°。
• 我们建议阵列中所有扬声器之间的间距相等。
此图显示了正交布局的推荐侧环绕声阵列扬声器位置。

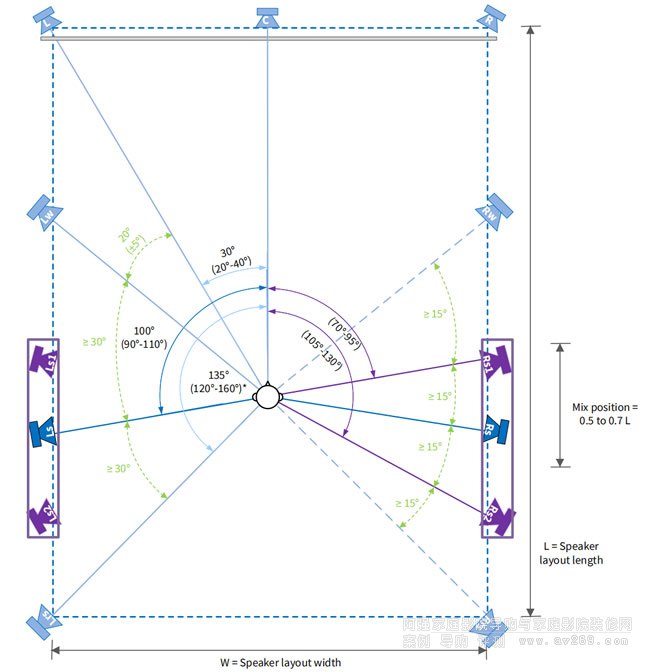

图 14：显示侧面环绕阵列位置的正交布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
Lw/Rw = 左右宽环绕声
Ls1/RS1 = 左右两侧阵列环绕声 1
Ls2/RS2 = 左右侧阵列环绕声 2
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
* = 120°-150° 首选，但 160° 是可以接受的，以实现后壁定位。
≥ n° = 最小分离角

相关信息
房间设计尺寸、术语和基础知识
扬声器布局设计

侧环绕阵列扬声器提升指南
放置侧环绕声阵列扬声器的高度取决于房间几何形状和房间用。
我们建议阵列扬声器放置在坐姿耳朵高度，即大约 1.2 m，匹配屏幕和其他标准平面环绕扬声器的理想高度。可能是必要的，但是，由于房间使用，几何形状和建筑特征而提升它们。
在侧环绕扬声器升高时尽量减少高度感，并确保足够的与顶置扬声器分开，请遵循以下定位准则：
• 侧面环绕扬声器的仰角不应大于 20°。
• 侧面环绕高度不应大于 0.7 乘以布局高度。这提供了顶部环绕声扬声器和其他扬声器之间的垂直分离。
注意：不同高度的阵列扬声器应遵循屏幕扬声器的平滑线
通过阵列扬声器的声学中心到后环绕扬声器。
2.4.4 后环绕阵列
您可以添加后置环绕阵列，配置有两个或三个扬声器。
后环绕声阵列扬声器标记为左后环绕声 1 （Lrs1）、右后环绕声 1 （Rrs1）、左后环绕声
环绕声 2 （Lrs2） 和右后方环绕声 2 （Rrs2）。
双扬声器后环绕阵列角度
根据房间布局和所需的覆盖区域放置双扬声器后环绕阵列。在设计两侧各有两个扬声器（总共四个后环绕声）的后环绕声阵列时，这些准则适用：
• 在选择后环绕阵列扬声器的位置之前，请查看理想的位置和对 Ls/R 和 Lrs/Rrs 扬声器的建议。有关详细信息，请参阅房间设计尺寸、术语和基础知识以及扬声器布局设计。
• 当每个阵列仅使用两个扬声器时，请使用 Lrs/Rrs 和 Lrs2/Rrs2。
• 将 Lrs2 和 Rrs2 扬声器放置在从中心测量的 135 至 160° 角范围内议长。
• 放置后环绕扬声器时，请确保与最后面的环绕声扬声器（Ls/Rs 或 Ls2/Rs2）到 Lrs 和 Rrs 扬声器。
• 在阵列内，相邻扬声器之间的间隔角应至少为 15°，理想情况下，没有超过20°。
此图显示了正交布局的推荐后环绕声阵列扬声器位置。

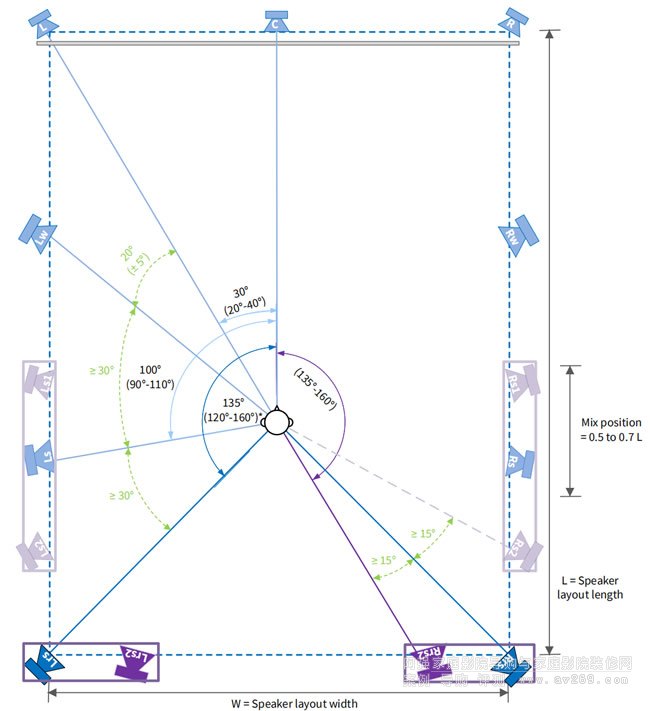

图 15：显示双扬声器后环绕阵列位置的正交布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
Lw/Rw = 左右宽环绕声
Lrs2/Rrs2 = 左右后环绕阵列 2
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
* = 120°-150° 首选，但 160° 是可以接受的，以实现后壁定位。
≥ n° = 最小分离角

三扬声器后环绕阵列角度
根据房间布局和所需的覆盖区域放置三扬声器后环绕阵列。
在设计两侧有三个扬声器（总共六个后环绕声）的后环绕声阵列时，这些准则适用：
• 在选择后环绕阵列扬声器的位置之前，请查看理想的位置和
对 Ls/R 和 Lrs/Rrs 扬声器的建议。有关详细信息，请参阅房间设计尺寸、术语和基础知识以及扬声器布局设计。
• 放置后环绕扬声器时，请确保与
最后面的环绕声扬声器（Ls/Rs 或 Ls2/Rs2）到 Lrs 和 Rrs 扬声器。
• 放置 Lrs 和 Rrs 扬声器后，将 Lrs1 和 Rrs1 扬声器放置在 135° 范围内
从中置扬声器测量到 145° 角，确保至少有 15° 的分离角度来自 Lrs 和 Rrs。
• 放置 Lrs 和 Rrs 扬声器后，将 Lrs2 和 Rrs2 扬声器放置在 150° 范围内从中置扬声器测量到 160° 角，确保至少有 15° 的分离角度来自 Lrs1 和 Rrs1。
此图显示了正交布局的推荐后环绕声阵列扬声器位置。

图 16：显示三扬声器后环绕声阵列位置的正交布局平面视图

Ls/Rs = 左右环绕声
Lrs/Rrs = 左右后环绕声
Lw/Rw = 左右宽环绕声
Lrs1/Rrs1 = 左右后环绕阵列 1
Lrs2/Rrs2 = 左右后环绕阵列 2
n° = 推荐角度
（n°-n°） = 角度限制
W = 扬声器布局宽度
L = 扬声器布局长度
* = 120°-150° 首选，但 160° 是可以接受的，以实现后壁定位。
≥ n° = 最小分离角

后环绕阵列扬声器提升指南
放置后环绕声阵列扬声器的高度取决于房间几何形状和房间用。
我们建议阵列扬声器放置在坐姿耳朵高度（即大约 1.2 米），匹配屏幕和其他标准平面环绕扬声器的理想高度。可能是必要的，但是，由于房间使用，几何形状和建筑特征而提升它们。在抬高后环绕扬声器时尽量减少高度感，并确保足够的与顶置扬声器分开，以下准则适用：
• 后环绕扬声器的仰角不应大于 25°。
• 后环绕高度不应大于 0.75 乘以布局高度。这提供了后环绕声扬声器和其他扬声器之间的垂直分离。
注意：所有后置环绕扬声器的高度应相同。
2.4.5 附加顶部环绕扬声器和顶部环绕声阵列
您可以将额外的顶部环绕扬声器用于需要更宽声音覆盖范围的较大房间特定的座位位置。如果需要，您还可以包括左右顶部环绕阵列。
您可以在标准前置和后顶添加多达三对额外的顶部环绕扬声器环绕声对。这些是顶部环绕扬声器及其标签：
• 标准顶部前环绕：左前前 （Ltf） 和右前前 （Rtf）
• 标准顶部后环绕：左上后部 （Ltr） 和右上后部 （Rtr）
• 附加顶部中间环绕声：左上中环 （Ltm） 和右上中环 （Rtm）
• 额外的顶部前高度环绕：左前高度 （Lfh） 和右前高度 （Rfh）
• 额外的顶部后部高度环绕：左后高度 （Lrh） 和右后高度 （Rrh）
三个主要设计方面决定了所有顶部环绕扬声器的位置：
• 顶部环绕扬声器的高度可达
• 在混音位置从水平到顶部环绕扬声器的横向角度
• 在混音位置从水平到顶部环绕扬声器的纵向角度
理想情况下，这些准则会产生一组以混音器为中心的顶置扬声器。此外，您可以如果阵列中的每个扬声器都是相同的品牌和型号，并且满足所需的声压级规范。
附加顶部环绕扬声器的位置由其他顶部环绕声的指南确定扬声器。有关详细信息，请参阅顶部环绕扬声器 。
相关信息
顶部环绕扬声器
顶部中间环绕扬声器纵向位置
在放置顶部中间环绕扬声器时，请考虑房间设计和现有扬声器布局。

使用顶部中间环绕扬声器时，以下准则适用：
• 在选择附加顶部中间环绕扬声器的位置之前，请查看理想的屏幕、侧环绕、后环绕以及前后顶部的位置和建议
环绕扬声器。

有关详细信息，请参阅房间设计尺寸、术语和基础知识和扬声器布局设计。
• 理想情况下，顶部高度环绕扬声器应与其他顶部环绕扬声器高度相同。

将 Ltm 和 Rtm 扬声器在 Ltf/Rtf 和 Ltr/Rtr 扬声器之间相等地放置纵向角度（如在侧面高程图上查看），使得纵向角度之间的顶部前环绕扬声器到中间环绕扬声器的角度与顶部后部的角度相同环绕声扬声器到中间环绕声扬声器。这可以写成等式形式：
TMF = TMR
在这个等式中，角度TMF是从Ltf/Rtf到Ltm/Rtm的角度，角度TMR是从Ltr/Rtr到的角度Ltm/Rtm（如图显示顶部中间环绕扬声器的侧面立面视图所示）。对于这些角度，建议公差为 ±5°。
此图显示了顶部中间环绕扬声器的侧面立面图。

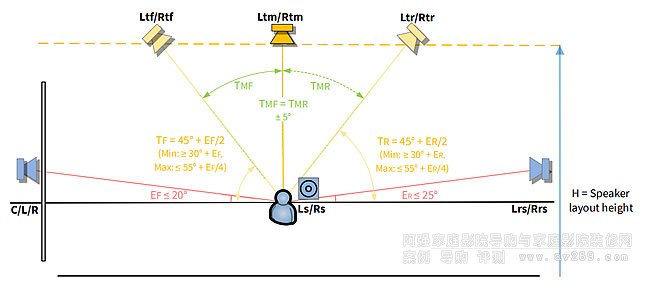

图 17：显示顶部中间环绕扬声器的侧面立面视图

TF/TR = 顶部环绕推荐角度
（最小值：最大值：） = 顶部环绕角限制
TMF = 从 Ltf 和 RTF 到 Ltm 和 Rtm 的角度
TMR = 从 Ltr 和 Rtr 到 Ltm 和 Rtm 的角度
EF = 从水平到 C、L 和 R 的角度
ER = 从水平到 Lrs 和 Rrs 的角度
H = 扬声器布局高度

顶部中间环绕扬声器横向位置
顶部中间环绕扬声器的位置应使右侧之间对称和房间的左半部分，在混音器的每一侧（因此与每个头顶环绕的横向角度为相同）。
在正面立面图上查看的最小顶部中间环绕位置角度为 45° + （E ÷ 2），其中 E 是侧面环绕扬声器从水平方向的位置角。这也是理想的角度。有关详细信息，请参阅顶部环绕扬声器横向位置。

顶部高度环绕扬声器纵向位置
使用顶部高度环绕扬声器并不常见;但是，在某些情况下，它们可能是适合房间设置。
在使用 Lfh/Rfh 和 Lrh/Rrh 的情况下，这些建议决定了这些其他顶部环绕扬声器：
• 在选择附加顶部环绕扬声器的位置之前，请查看理想的位置和屏幕、侧环绕、后环绕以及前后顶部环绕扬声器的建议。
有关详细信息，请参阅房间设计尺寸、术语和基础知识和扬声器布局设计。
• 理想情况下，顶部高度环绕扬声器与其他顶部环绕扬声器的高度相同。
•屏幕扬声器和前部高度之间应至少有15°的分离角度
纵向环绕扬声器，如显示顶部高度环绕扬声器的侧面立面视图中所示。
同样，您应该在后部高度环绕扬声器和后环绕声之间保持 15° 角纵向扬声器。
•您应该在前高度环绕扬声器和纵向相邻的顶部环绕扬声器，如显示顶部高度的侧面立面图中所示环绕扬声器 .同样，您应该在后部高度环绕之间至少有 15° 的角度扬声器和相邻的顶部纵向环绕扬声器。
• 要创建 X.1.8 布局，请使用 Lfh/Rfh 或 Lrh/Rrh 对。对于 X.1.10 布局，请同时使用 Lfh/Rfh和 Lrh/Rrh 对。
此图显示了顶部高度环绕扬声器的侧面立面图。

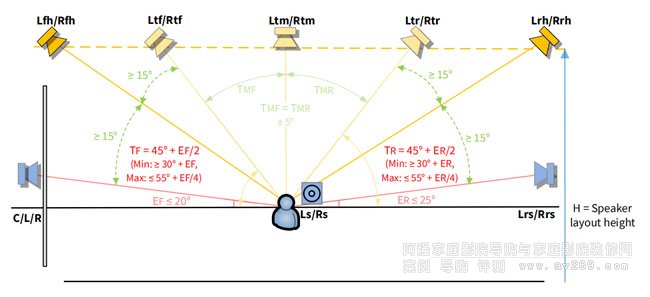

图 18：显示顶部高度环绕扬声器的侧面立面视图

TF/TR = 顶部环绕推荐角度
（最小值：最大值：） = 顶部环绕角限制
TMF = 从 Ltf 和 RTF 到 Ltm 和 Rtm 的角度
TMR = 从 Ltr 和 Rtr 到 Ltm 和 Rtm 的角度
EF = 从水平到 C、L 和 R 的角度
ER = 从水平到 Lrs 和 Rrs 的角度
H = 扬声器布局高度

顶部高度环绕扬声器横向位置
顶部高度环绕扬声器的位置应使右侧之间对称和房间的左半部分，在混音器的每一侧（因此与每个头顶环绕的横向角度为相同）。
在正面立面图上查看的最小顶部高度环绕位置角度为 45° + （E ÷ 2），其中 E 是侧面环绕扬声器从水平方向的位置角。这也是理想的角度。
有关详细信息，请参阅顶部环绕扬声器横向位置。

2.5 扬声器和放大规格
工作室合适的声压参考电平将取决于内容类型生产和精确的交付要求。建议杜比全景声的校准级别为 79 dBC
家庭娱乐工作室，但可接受的范围是 79 到 85 dBC。
功放和扬声器设备的理想设计要求再现了记录的内容在数字音频工作站 （DAW） 中，这样它就不会增加失真。每个屏幕扬声器应能够产生高于参考电平 20 dB 的功率，并且每个环绕扬声器应能够产生比参考电平高 17 dB 的电压。与中心相比，低音炮的对齐频率为 +10 dB扬声器，根据 SMPTE 202 规范，它还应该能够产生至少 20 dB高于参考电平，相当于总共高于对准电平 30 dB。
要检查扬声器和放大器的适用性，请使用杜比音厅设计工具 .xlsb Excel 文件来帮助评估混合位置的正确裕量。此文件可在我们的知识中下载基础和讨论社区。
2.5.1 低音管理
如果使用低频响应有限的扬声器，则应使用低音管理将低频声音重定向到低音炮。
重定向低频声音时，我们建议使用 LFE 低音炮，因为这在大多数情况下很常见家庭;但是，您也可以考虑使用专用的低音管理低音炮。系统具有并非所有扬声器都进行低音管理的专用低音管理低音炮需要外部低音管理处理器。我们建议交越点约为 80 Hz 或更低，以减少低音炮的本地化。
2.5.2 扬声器频率响应
频率响应指南取决于扬声器类型。
除低音炮外的所有扬声器的频率响应应符合宽范围国际标准化组织 （ISO） 2969/SMPTE 202 标准中定义的特征，
带或不带低音管理。响应应从低频下的 40 Hz 扩展，并且理想情况下高达 18 kHz，变化不超过 ±3 dB。
低音炮的频率响应应至少为 31.5 至 150 Hz。
所有扬声器都应具有相似的频率响应。因此，建议将它们全部制作由同一制造商正确对齐。成对扬声器（屏幕通道、侧面环绕、后置环绕声，顶部环绕声）也应为同一型号。
2.5.3 顶部环绕扬声器类型
我们对杜比全景声家庭娱乐工作室的建议是安装物理顶部环绕声扬声器。如果消费者上射模拟需要启用杜比的扬声器（向上点火），则应在顶部环绕扬声器之外安装这些扬声器，并且应安装适当的反射表面并正确定位。
2.5.4 色散模式
环绕声扬声器应具有从 100 Hz 到 10 kHz 至少 ±45° 的宽方向性模式。混合位置应在扬声器的分散范围内，如果不是这种情况，则应用扬声器倾斜。理想情况下，所有扬声器都应直接对准混音位置。
2.6 示例工作室框图
示例工作室框图包括基本系统组件。这些示例用于集成指南。

图 19：示例工作室框图

2.7 扬声器校准
扬声器校准包括设置监听参考电平和扬声器均衡器。
2.7.1 监测参考水平
监视器参考电平应设置为工作室的首选级别，但必须介于 79 和 85 之间dBC.应使用杜比粉红噪声将所有扬声器对齐到所需值，并进行测量慢速设置。
除 LFE 低音炮外，所有扬声器都应设置为相同的电平。低音炮应该有一个与中心相比，LFE 覆盖的频率范围的额外 10 dB 带内增益议长。
2.7.2 扬声器均衡器
应安装声学室处理以解决任何声学问题。矫正扬声器均衡器如果房间着色仍然存在，也应应用。应酌情应用目标曲线。
适用于容积超过 125 m3 的房间（约 4，400 立方英尺），我们建议应用修改后的X曲线标准。请参阅SMPTE 222：1994。
使用参考材料来测量对齐扬声器的音色和一致性，并在可能的情况下，比较其他重播环境中的混音翻译。
2.8 示例参考 7.1.4 布局图
示例图提供了角度和距离测量的上下文。
这些示例图显示了作为杜比全景声 （Dolby Atmos） 主屏幕提交的计划中所需的详细信息娱乐工作室图纸。这些字母指的是角度和距离测量值，应该是替换为实际值并包含在这些关系图中。

图 20：平面视图图示例

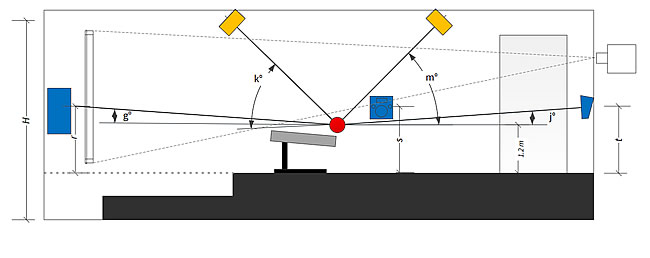

图 21：侧立面图示例

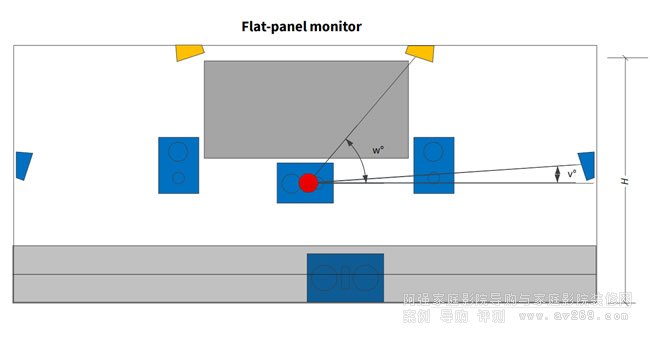

图 22：前屏幕立面图

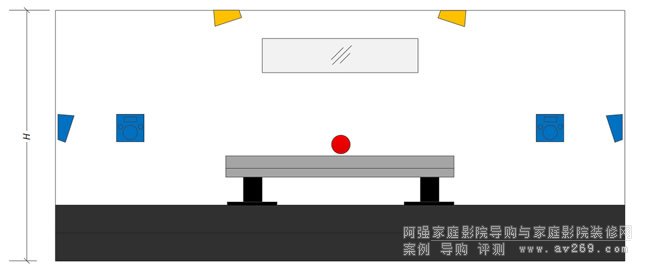

图 23：后立面图示例

2.8.1 估计扬声器输出指南
为了帮助您确定扬声器输出功能要求，杜比提供了推荐步骤。
关于此任务
本文档中针对混合位置给出的 SPL 性能指南是针对混合位置给出的，并且基于校准工作室的功能和需求。许多变量会影响播放级别，包括 B 链处理、放大器和扬声器功能以及房间本身。现有标准扬声器的规格和功放性能无法考虑独特的特性每个演播室（屏幕损耗、房间均衡器、用于电平校准的 SMPTE 标准和特征幅度响应，依此类推）。因此，不可能肯定地说出扬声器的性能在所有情况下达到标准水平的要求;人们只能估计.

程序
1. 确定扬声器的最大连续输出声压级（SPLmax）。
这在扬声器制造商的文献中经常被引用。如果未声明 SPLmax，请使用额定灵敏度（1 m 时为 1 W）和功率处理（国际电工委员会 （IEC） 噪声，与音频工程学会（AES）持续时间为两小时）的演讲者，如下所示：SPLmax = 灵敏度 + 10 × log10（功率处理）
2. 测量从扬声器到参考位置的距离（以米 （D2） 为单位），一点后退三分之二礼堂位于休息区中间。
3.使用此距离信息，计算从扬声器到扬声器的声压衰减
参考位置，如下所示：
距离衰减 = 20 × log10（D1/D2）
在此等式中，D1 是 1 米，D2 是与步长 2 的距离，距离衰减为负代表电平变化的数字（以分贝为单位）。
4.增加距离衰减和声压级。
2.8.2 声压级注意事项
从每个扬声器获得足够的声压级 （SPL） 可能是一个挑战。本主题介绍在混合位置实现指定声压级的关键因素。
• 距离：从扬声器到混音位置的距离。

• 扬声器功率处理。
• 扬声器灵敏度：这考虑了扬声器的方向性。方向性可以增加混音时的声压级位置，但仅适用于更高的频率。应指定低频换能器产生足够的输出，没有任何基于方向性的增益假设。
• 扬声器瞄准：引用的扬声器灵敏度和最大声压级基于同轴响应。自实现额定性能和均匀覆盖，必须将每个扬声器对准混音位置。
• 低音管理：在低频下生成足够的 SPL 具有挑战性，因此杜比全景声 （Dolby Atmos） 支持屏幕和环绕扬声器的低音管理。
• 房间负载：屏幕扬声器灵敏度可以通过安装在挡板墙（半空间）中来提高加载中）。低音炮灵敏度可以通过聚集多个低音炮和安装在墙壁和地板的交界处。环绕声扬声器应承担满空间负载，除非它们是齐平安装在墙壁或天花板表面。请注意，通常无法齐平安装周围环境由于需要通过聆听区域正确对准每个环绕扬声器。请参阅的制造商指南，用于指导产生的增益。
• 扬声器和房间校正：
• 扬声器和房间的频率响应需要用均衡器进行补偿才能应用。大补偿增益将导致相关放大器和扬声器的额外负载，从而限制整体声压级能力。
• 根据 SMPTE 202 应用 EQ 可将输出要求降低到 2 kHz 以上。这是一个对环绕扬声器的影响很小，但可以大大缓解对屏幕的要求扬声器，必须克服屏幕损失。
不应假设这些因素会导致混合位置的SPL增加：
• 距离每增加一倍损失小于 6 dB（假定的平方反比定律损失）。
• 房间增益：现代录音室的混响较低。

词汇表
声学中心
声波似乎来自扬声器驱动器的点。
AES
音频工程学会。一个促进音频和
传播新知识和研究。
挡板
安装扬声器驱动器以防止前后声波的表面或结构
避免相互干扰，从而导致取消。
方向性
扬声器驱动器向不同方向发出声音的程度。
杜比 RMU
杜比渲染和母带制作单元。
情 商
均衡。出于实际或美学原因调整音频响应。
频率响应
扬声器或耳机可以再现的频率范围。
国际电工委员会
国际电工委员会。
.ISO
国际标准化组织。
国际电联
国际电信联盟。
LFE
低频效果。一个频段限制的通道，专门用于深沉、低音调的声音。
马迪
多声道音频数字接口。承载多个接口的通信协议
数字音频通道，由音频工程学会定义。也称为 AES10。
斯普特
电影和电视工程师协会。
声压级
声压级。垂直于以下表面积上声力的对数度量
声音的方向。
向上发射
扬声器驱动器方向，其输出向上指向天花板。
