本指南介绍如何设计Dolby Atmos混音室,重点介绍确定最佳扬声器位置。它适用于混合音乐的录音室。
不适用于戏剧性的后期制作、游戏和/或播客内容。对于以下项目的准线混合影院内容的工作室,请联系CSGStudios@dolby.com。
本指南应与基于Microsoft Excel的杜比Atmos一起审查房间设计工具HE/Music(DARDT)。DARDT可以使几个设计自动化提供有关房间大小、扬声器位置和设备的反馈时的步骤功率输出。
在实际原因阻碍最佳扬声器位置和遵守设计标准、明智的妥协经常可以做出,但仍将导致在一个高品质的混音室里。
有关更多房间设计、DARDT或房间校准帮助,请访问杜比专业支持房间设计和校准论坛或联系您的所在地设备经销商。可以在此处找到杜比认证服务合作伙伴的列表。
设计Dolby Atmos混音室的七个步骤
Dolby Atmos混音室可以按七个简单的顺序步骤进行设计:
1)定义房间尺寸
2)定义混合位置
3)放置与耳朵水平的扬声器
4)放置头顶扬声器分定位低音扬声器(S)并考虑低音管理选项
6.选择扬声器型号
7)选择音频接口(S),考虑扬声器管理要求
1)定义房间尺寸
设计Dolby Atmos混音室的第一步是确定尺寸所有扬声器将被放置的空间。

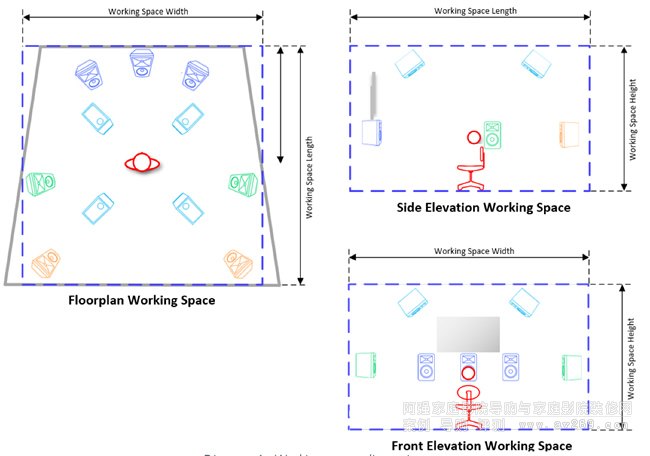

在Dolby Atmos混音室设计中,这被称为工作空间,有一个长度宽度和高度尺寸,以提供3D矩形。在普通的矩形房间里工作空间尺寸将与测量的房间尺寸相同从墙到墙,从地板到天花板。对于形状不规则的房间,如下图所示,工作区是房间的3D矩形近似区。
图1--工作空间尺寸。

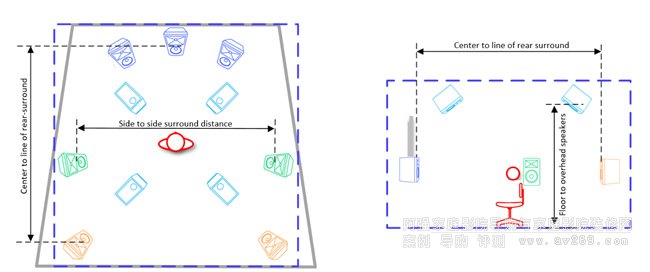

在考虑房间或空间时,关键是确保扬声器可以放置在距离搅拌器足够的距离,以确保稳定和空间平衡Soundfield。这可以通过达到或超过我们建议的扬声器之间的最小距离,如下表所示。
图2-扬声器之间的最小建议距离
侧绕式扬声器之间的最小距离(测量的扬声器挡板到扬声器挡板 | 3m |
中心与后方线之间的最小距离-环绕(测量的扬声器挡板到扬声器挡板) | 3.5m |
从地面到最低架空的最小距离扬声器(测量的地板到扬声器隔板) | 2.4m |
表1-建议的扬声器与扬声器之间的最小距离。
备注和设计提示:
请注意,因为最小距离是扬声器挡板到扬声器挡板(或地板到扬声器隔板),每个隔板中的工作空间可能需要更长方向要考虑到扬声器柜的深度和任何安装支架。例如,如果头顶扬声器的深度支架和机柜为0.3米,工作空间高度为2.7米将需要满足建议的最小距离2.4从地板到扬声器有几米长的挡板。
如果工作空间较小,则扬声器凹入天花板时会出现空隙和/或使用低调扬声器和托架应考虑优化可用空间。
如果房间不允许将头顶扬声器挡板放置在身高2.4米或以上,仍可获得良好品质的混合环境通过仔细的扬声器定位和瞄准来实现。
2)定义混合位置
混音位置是根据其确定所有扬声器位置的参考因此,这是准确建立的关键。简单地说,这是搅拌器的位置边工作边听。通常,这将介于控制台边缘到30厘米后,坐着的耳朵高度在1.2到1.3米之间。
准确判断物床平衡和前后配合比平衡建议混合位置在距离的30%到70%之间从中央扬声器的挡板到后部环绕扬声器的线条。

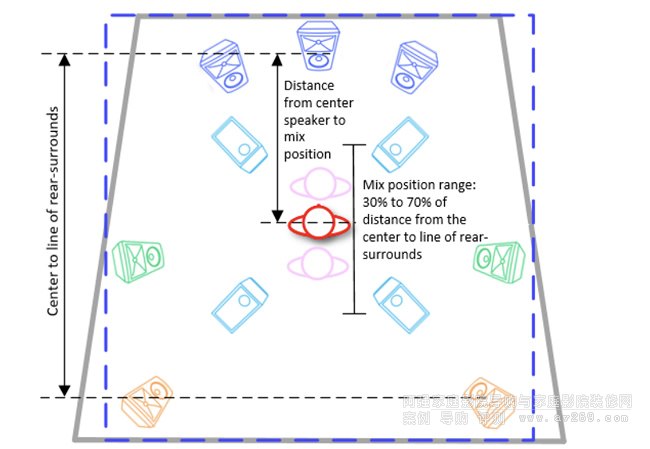

图3-混合位置和推荐范围。
备注和设计提示:
如果将基于立体声的混音室转换为Dolby Atmos,有可能现有的混合位置将太靠前(即,更靠近中心发言者比以上30%的建议要高)。如果是这样的话,一个小到20-30厘米的运动可以解决这个问题,并导致更多的平衡杜比大气声场。
不同的内容行业可能更喜欢不同的混合职位,例如后期制作通常会倾向于后排沉重的房间布局和客户座椅在前面,而到音乐工作室,往往是前面沉重的。
3)放置与耳朵匹配的扬声器
通过设置混音位置,可以建立耳平扬声器的位置在7.1.x布局中,包括左、中、右、左环绕、右环绕左侧后部环绕和右侧后部环绕。在9.1.x布局中,左侧宽度和增加了右宽扬声器。

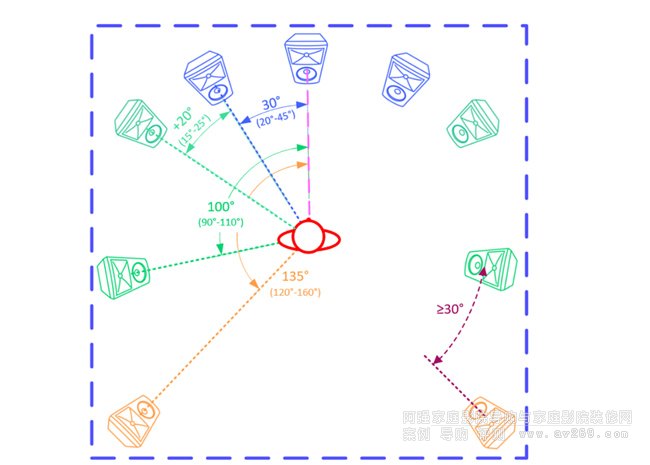

使用如下所示的平面图,首先标记混合位置。现在就位周围的耳平扬声器,保持在建议的角度范围内
扬声器位置,并尽可能接近推荐角度。备注:角度是相对于中心扬声器的角度,中心扬声器的角度为0°,直接面对听众。
扬声器对是对称放置的。例如,如果左侧环绕扬声器设置为100°时,右侧环绕扬声器应设置为-100°一旦确定了扬声器的位置,请确保它们被旋转并对准混合位置。这包括横向旋转和向下倾斜。视情况而定.
备注和设计提示:
扬声器可以靠墙放置,也可以绕着混音位置绕圈放置,如很方便。到扬声器的不同路径长度(即距离)可以是由音频延迟补偿(参见第7步)。
宽扬声器(LW和RW)可以被认为是可选的;但是,它们有利于正面和侧面之间的平移分辨率扬声器,推荐用于混音Dolby Atmos Music的工作室内容。
对于较小的环境,可能只使用一对环绕扬声器(左环绕和右环绕)。此配置为称为5.1.4。在这种情况下,单个环绕对应放置在大约110°。这可能是一个有吸引力的选择,当考虑升级现有的5.1间客房。
定位与耳朵齐平的扬声器后,确保混音位置为静止在中心挡板之间的距离的30%到70%之间扬声器和后置环绕扬声器的线路。
建议将声学中心(通常是中点)驾驶员之间)在耳朵高度(1.2到1.3)的耳朵水平扬声器米)。更高的位置是可能的,然而,避免比地面与头顶挡板之间70%的距离扬声器,因为这会给人一种混音音效高度的错觉。
4)放置头顶扬声器:
4个架空扬声器的理想位置将产生一个方形扬声器以混合位置为中心。从混音器到头顶扬声器的距离位置取决于混合室的高度。高天花板将导致混合位置周围相对较大的正方形和较低的天花板将导致相对较小的正方形。

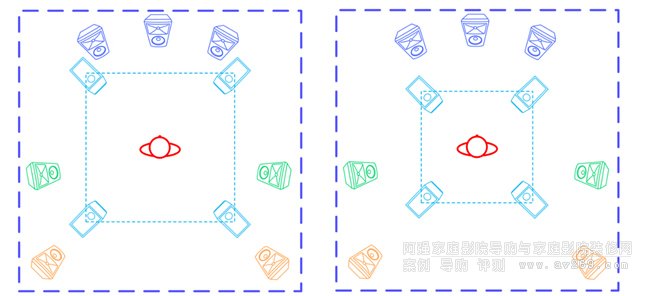

图5-混音室的俯视图,显示了头顶扬声器的相对位置(如灯所示蓝色)。左边是高天花板的房间,右边是低天花板的房间

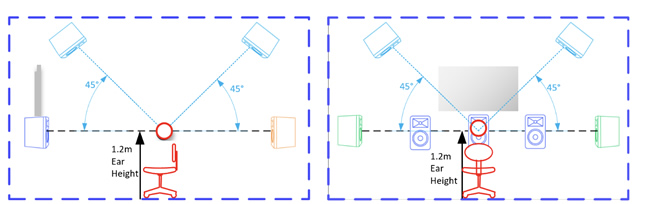

架空扬声器的位置应使与扬声器每个头顶扬声器的混音位置为45°。这在下面的两面都显示了。视图(左侧)和后视图(右侧)横断面图。
示意图6侧视图和后视图示出45°角与头顶的横梁相交扬声器
图6-显示与头顶挡板相交的45°角的后视图扬声器。
理想的45度垂直角度可以通过保证距离来实现从前置扬声器到后置扬声器是双倍从耳朵高度垂直向上到头顶扬声器的距离。
与头顶前方的距离扬声器到头顶后扬声器 | 2 x垂直距离从耳朵高度到 顶置最低扬声器的挡板 |
使用相同的概念来确定开销的左侧和右侧位置扬声器

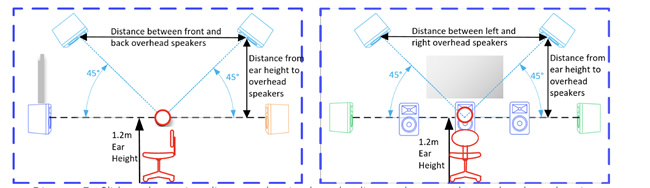

图7-显示头顶扬声器之间的距离的幻灯片和后视图计算出来的。

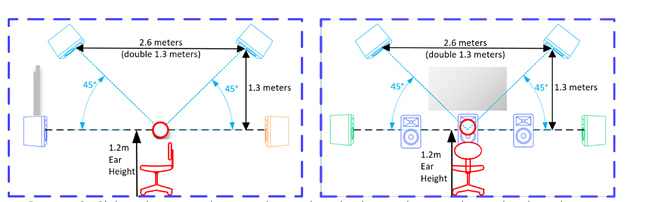

例子:在一个房间里,顶端最低的扬声器的挡板在2.5米处与坐耳高度为1.2米,与搅拌机的垂直距离头顶扬声器的位置为1.3米。
从前置扬声器到后置扬声器的理想距离因此是2.6m(2x1.3m)。同样的计算也可以用来计算距离从左侧高架扬声器到右侧高架扬声器的距离为2.6米。然后,2.6米乘2.6米的正方形围绕混音位置居中,扬声器安装支架的位置相应地便于扬声器的位置。
最后,旋转头顶扬声器并对准混音位置。
使用DARDT
DARDT工具将自动将扬声器放置在已输入工作空间尺寸。然后可以将扬声器位置调整为更改X、Y和Z坐标所需的。请注意,X、Y、Z坐标是指到扬声器挡板的位置。当输入扬声器位置时它们超出了建议的尺寸和放置公差DARDT
将使单元格的颜色变为黄色,并且将显示反馈悬停消息一旦确定了扬声器的位置,标签为“Design Prtout”的标签将
显示自动生成的房间平面图,以帮助最终定位扬声器。
备注和设计提示:
如果耳平扬声器的放置高度高于混音器的耳朵高度,则它们与头顶扬声器之间的间隔将会减小。在这在这种情况下,高架扬声器的正方形应该稍微做一些。较小,目标是保持大约45°的间隔耳平扬声器和头顶扬声器。头顶扬声器之间的角度可以增大或减小。安装在任何可能存在的灯具或风管周围。就是这样建议保持在以下范围内:
观看工作室的侧视图,垂直于前面和后置扬声器应在30°到55°之间。俯瞰演播室的后视图,左右的垂直角度侧置扬声器应在45-55度范围内。
考虑到以上两个设计注意事项,架空扬声器可以形成一个矩形而不是正方形。这不会影响杜比的准确性Atmos调音室的容差范围说明了这种情况。除了使用DARDT的功能来寻找可行的说话人Dolby Atmos Home Entertainment Studio第2.3.4.节的Placements
有关详细信息,请参阅技术指南。
有关带有6个架空扬声器的扬声器布局,请参阅杜比Atmos家庭娱乐工作室技术指南
5)推介LFE并考虑低音管理选项
本节讨论与低频音频相关的两个概念
复制:LFE频道和低音管理。
LFE通道(低频效果)是具有一个或多个相关低音扬声器(S),以确保足够的低音内容复制。就是这样每个Dolby Atmos混音室都需要作为扬声器布局的‘.1’(例如,7.1.4)低音管理的过程是低频能量从非全音域低音扬声器的扬声器(即它们没有低音响应降至40赫兹)。使用的低音炮可以是LFE声道低音扬声器或一个或多个专用低音扬声器(S)。建议对所有非全音域扬声器进行低音管理。通常情况下,它是用于头顶和耳朵水平的环绕扬声器,通常略微扬声器型号较小,但也可用于左、右和中扬声器扬声器。
对于在哪里放置低音炮(S)机柜,没有硬性规定。我们推荐它向声学家咨询,和/或测试低音扬声器(S)在房间。对于用于LFE声道的低音炮机柜,一个很好的起点是通常在前墙,中间和左边或中间和右边。什么时候使用多个低音炮机柜,可以采取两种方式:
1)机柜可以并排安装,以优化其声学性能总和和净空。
2)在体验到强烈模式行为的房间中(即,大型整个房间的测量输出的变化),机柜可以横跨前墙,以缓和房间模式的主导性。
当多个低音扬声器仅用于低音管理时,我们建议将他们放置在他们正在管理的演讲者(S)附近(例如,朝向如果他们正在管理后部环绕扬声器,则为房间)。
6)选择扬声器型号:
为了忠实地复制来自数字音频工作站(DAW)的音频,选择的扬声器必须有足够的功率输出和净空。在实践中这意味着要选择比所选监听音量高20分贝的扬声器。
使用DARDT,可以从每个扬声器型号的下拉列表中选择将提供扬声器位置、颜色编码和数字反馈适宜性。
7)选择音频接口(S),考虑扬声器管理要求:
除扬声器定位和适配性外,以下功能设计杜比Atmos混音室时通常需要:
渲染器音频接口:具有适当的输出数量。例如,7.1.4扬声器布局的12个主要输出和一个额外的耳机输出来监听双耳Dolby Atmos从渲染器混合。
监控:监控功能应用于方便地选择播放来源,选择监视器级别,以及调光静音和独奏功能。
房间均衡、扬声器延迟和低音管理:让艺术针对准确的技术监测参考做出决定,并创建可转换为其他环境、房间均衡器、扬声器延迟以及可能应该使用低音管理。
市场上有很多合适的硬件和软件设备。有些人会在一个框中涵盖以上所有功能,而其他功能则更专门。
